후면 케이블 연결 및 포트

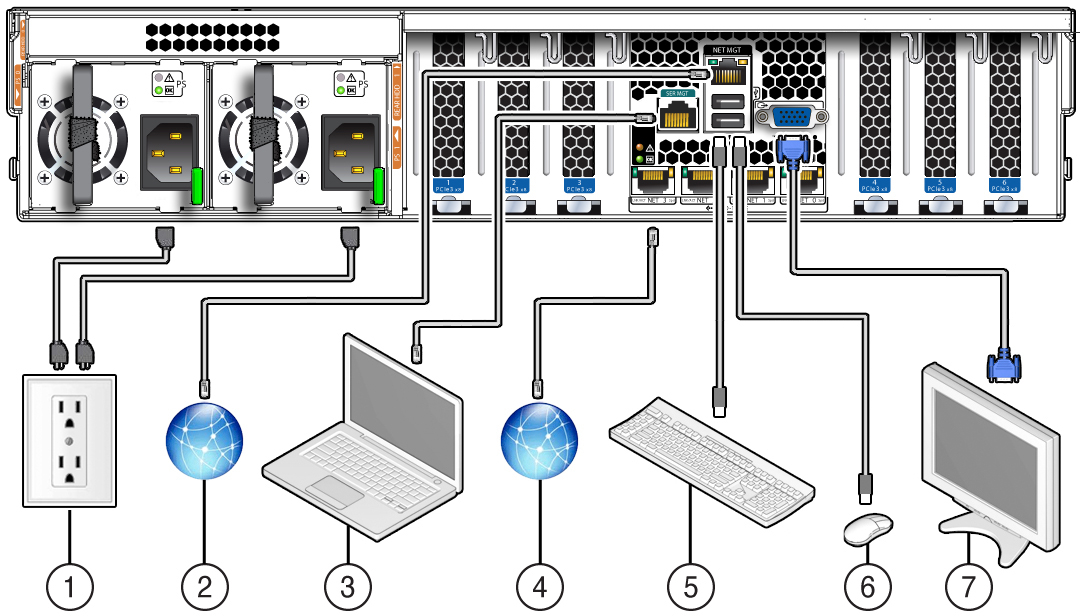

다음 그림은 Oracle Server X5-2L 뒷면에 있는 케이블 커넥터 및 포트의 위치와 일반적으로 연결하는 케이블 및 장치를 보여줍니다.
그림 27 후면 패널 케이블 연결 참조
|
|
|
1 |
전원 공급 장치 0 입력 전원
전원 공급 장치 1 입력 전원 |
서버에는 각 전원 공급 장치마다 하나씩, 2개의 전원 공급 장치 커넥터가 있습니다.
서버에 데이터 케이블 연결을 마치기 전까지는 전원 케이블을 전원 공급 장치에 연결하지 마십시오. AC 전원 케이블을 전원에 연결하면 곧 서버가 대기 전원 모드로 전환되고 Oracle ILOM 서비스 프로세서가 초기화됩니다. 이때 서버가 터미널, PC 또는 워크스테이션에 연결되어 있지 않으면 60초 후에 시스템 메시지가 사라질 수도 있습니다.
Note - Oracle ILOM은 설치된 전원 공급 장치가 AC 전원에 연결되지 않은 경우 중복성 손실을 일으킬 수 있으므로 결함 신호를 보냅니다. |
2 |
네트워크 관리 포트(NET MGT) |
서비스 프로세서 NET MGT 포트는 Oracle ILOM 서비스 프로세서에 대한 선택적 연결입니다. NET MGT 포트는 기본적으로 DHCP(Dynamic Host Configuration Protocol)를 사용하도록 구성됩니다. 서비스 프로세서 NET MGT 포트는 10/100/1000BASE-T 연결용 RJ-45 케이블을 사용합니다. |
3 |
직렬 관리 포트(SER MGT) |
서비스 프로세서 SER MGT 포트는 RJ-45 케이블을 사용하며 Oracle ILOM 서비스 프로세서에 대한 기본 연결입니다. 이 포트는 서버에 대한 로컬 연결을 지원하며 Oracle ILOM CLI(명령줄 인터페이스) 명령만 인식합니다. 일반적으로 이 포트에 터미널 또는 터미널 에뮬레이터를 연결합니다.
Note - 이 포트는 네트워크 연결을 지원하지 않습니다. |
4 |
이더넷 포트(NET 3, NET 2, NET 1, NET 0) |
4개의 10기가비트 이더넷 포트를 사용하여 시스템을 네트워크에 연결할 수 있습니다. 자세한 내용은 이더넷 포트를 참조하십시오.
Note - 단일 프로세서 시스템에서는 이더넷 포트 NET2 및 NET3이 작동하지 않습니다. |
5, 6 |
USB 포트(USB 0, USB 1) |
2개의 USB 포트가 핫 플러그 기능을 지원합니다. 서버가 실행 중인 동안에도 시스템 작동에 아무런 영향을 주지 않고 USB 케이블과 주변 장치를 연결하거나 연결을 해제할 수 있습니다. |
7 |
비디오 포트(VGA) |
15핀 비디오 케이블을 사용하여 VGA 비디오 장치를 서버에 연결합니다. 선택적으로, 운영 체제를 설치할 때 VGA 포트에 연결할 수 있습니다. |
|
