저장소 드라이브에 RAID 구성

언어:

Note - Oracle에서 사전 설치한 OS를 사용하지 않는 경우 OS를 설치하기 전에 드라이브에 부트 가능한 볼륨을 만들어야 합니다. 드라이브에 HBA로 만들어진 볼륨이 없으면 시스템에서 드라이브를 인식할 수 없습니다. 부트 드라이브로 사용하려는 드라이브에 볼륨이 두 개 이상 포함된 경우 OS를 설치하려는 볼륨을 부트 장치로 설정해야 합니다.

Oracle System Assistant를 실행합니다.
Oracle System Assistant 액세스를 참조하십시오.

Oracle System Assistant System Overview 화면이 나타납니다.
System Overview 화면에서 BIOS Mode가 운영 체제를 설치할 때 사용할 부트 모드(UEFI 또는 Legacy BIOS)로 설정되어 있는지 확인합니다.
Note - RAID 구성에 사용되는 BIOS 모드는 RAID 구성을 사용하려는 운영 체제의 BIOS 부트 모드와 일치해야 합니다. BIOS 모드를 UEFI와 Legacy BIOS 간에 전환하기 위한 지침은 http://www.oracle.com/goto/x86AdminDiag/docs에서 Oracle X5 시리즈 서버 관리 설명서를 참조하십시오.
Configure Hardware 버튼을 누르고 RAID Configuration 탭을 선택합니다.

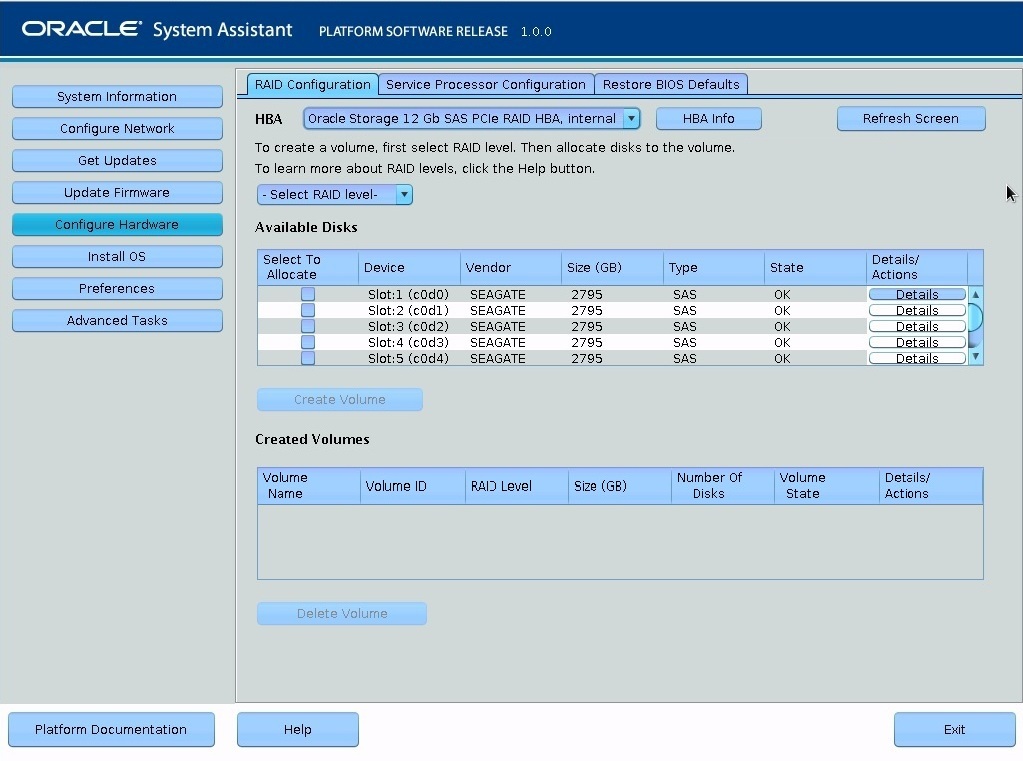

RAID Configuration 화면이 나타납니다.
HBA 목록 상자에서 Oracle Storage 12 Gb SAS PCIe RAID HBA, Internal을 선택합니다.
Select RAID Level 목록 상자에서 원하는 RAID 레벨을 선택합니다.
Oracle System Assistant에서는 RAID 0, RAID 1, RAID 5, RAID 10을 지원합니다.
Available Disks 테이블에서 RAID 볼륨에 추가할 저장소 드라이브를 선택하고 Create Volume 버튼을 누릅니다.

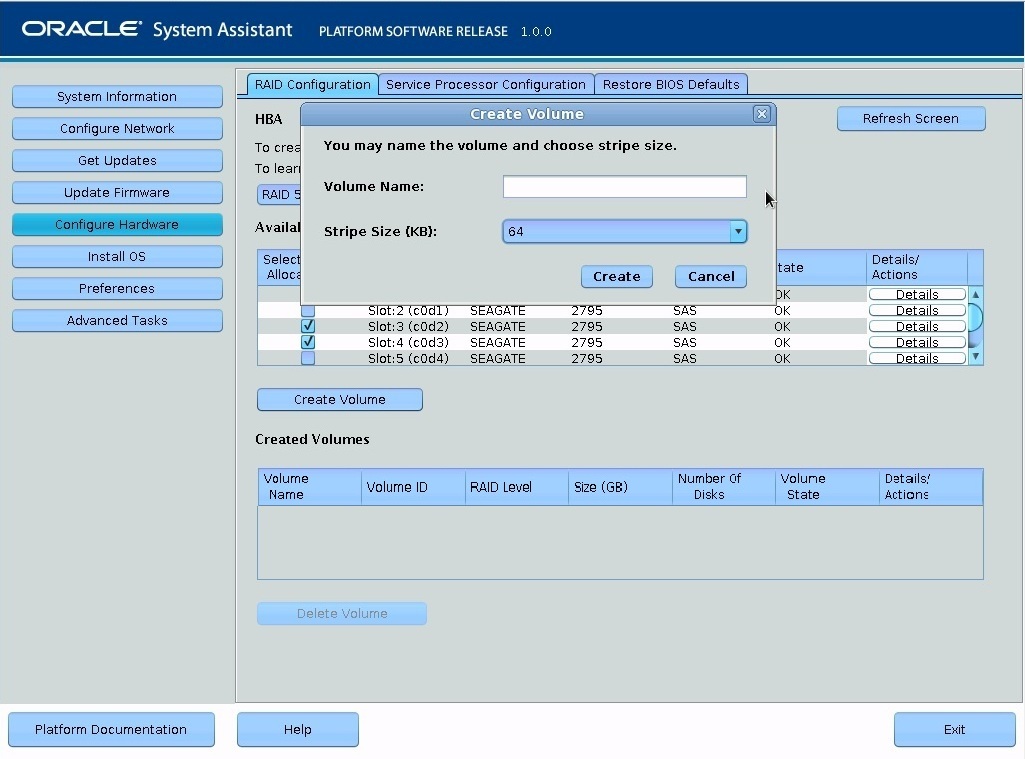

Create Volume 대화 상자가 나타납니다.
Create Volume 대화 상자에서 다음을 수행합니다.
1. (선택 사항) 볼륨 이름을 입력합니다.
  볼륨 이름 입력은 선택 사항입니다. 볼륨 이름을 지정하지 않으면 Oracle System Assistant에서 이름 없이 볼륨을 만듭니다.
2. 볼륨 스트라이프 크기를 선택합니다.
3. Create를 누릅니다.
  Creating RAID Volume 정보 상자가 나타납니다.

  볼륨이 만들어지면 Created Volumes 테이블에 표시됩니다.
부트 가능 볼륨으로 설정하려면 다음 단계를 수행합니다.
1. Created Volumes 테이블의 Details/Actions 열에서 부트 가능으로 설정할 볼륨의 Details 버튼을 누릅니다.

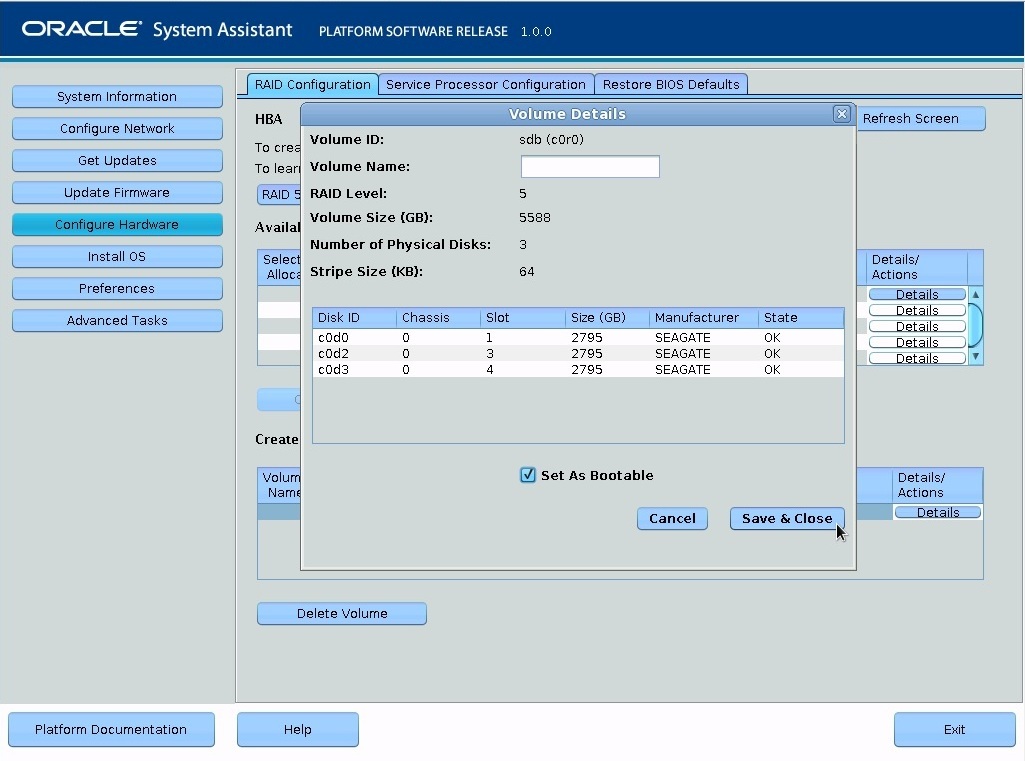

  Volume Details 대화 상자가 나타납니다.
2. (선택 사항) Volume Name 필드에서 볼륨 이름을 입력하거나 수정합니다.
  앞에서 볼륨 이름을 입력하지 않은 경우 Volume Details 대화 상자에서 변경할 수 있습니다. 앞에서 볼륨 이름을 입력한 경우 여기서 수정할 수는 있지만, 완전히 삭제할 수는 없습니다.

  Note - 볼륨 이름 지정은 선택 사항입니다. 볼륨 이름을 지정하지 않으면 Oracle System Assistant에서 이름 없이 볼륨을 만듭니다. 또한 볼륨 이름을 변경하려는 경우 Created Volumes 테이블의 Details 버튼을 누르면 언제든지 변경할 수 있습니다. 그러나 볼륨 이름을 지정한 후에는 삭제할 수 없습니다.
3. Set As Bootable 확인란을 선택합니다.
4. Save & Close를 누릅니다.

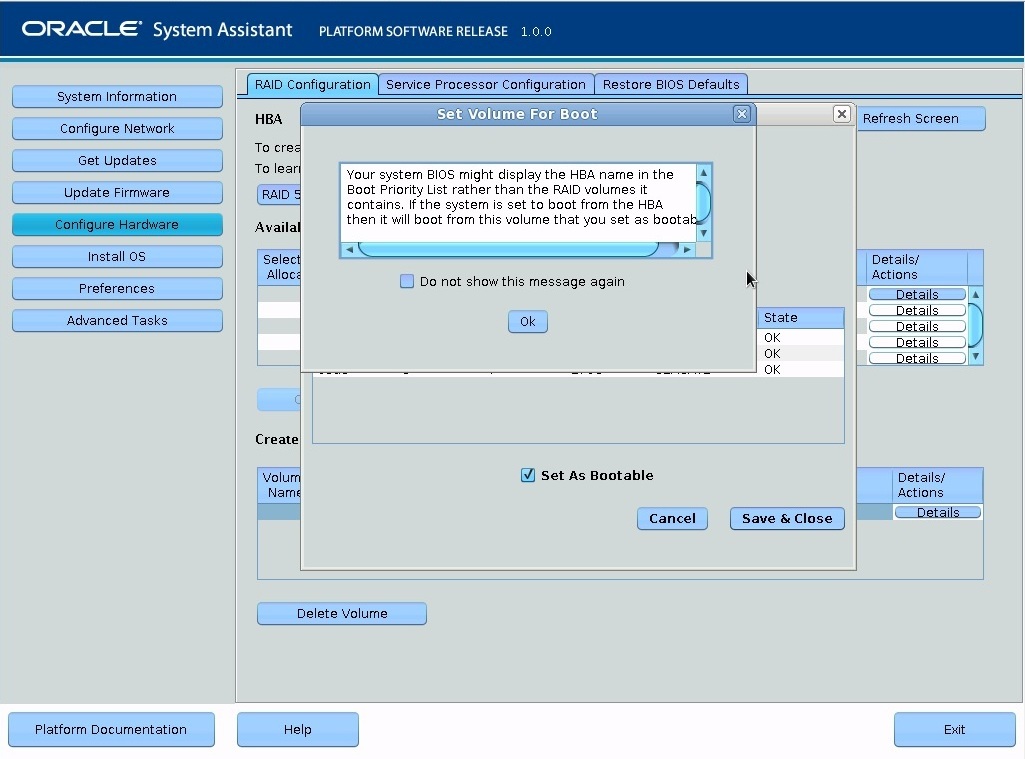

  Set Volume For Boot 확인 대화 상자가 나타납니다.
5. OK를 누릅니다.

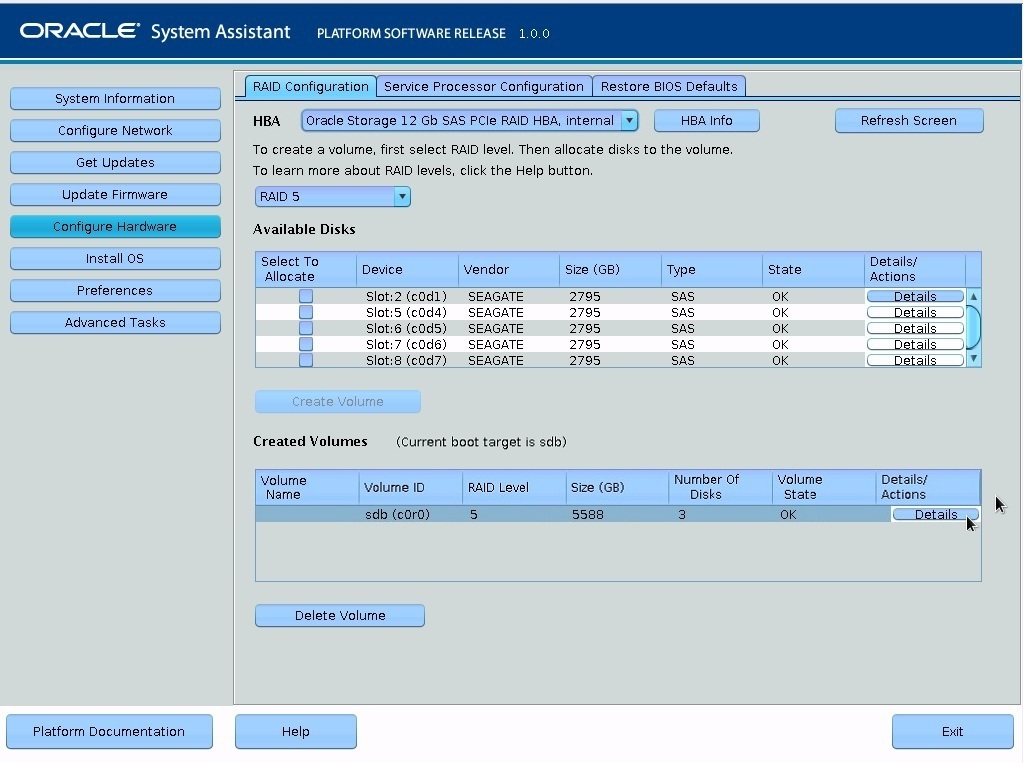

  RAID Configuration 화면에 RAID 볼륨이 현재 부트 장치로 나열됩니다.
볼륨을 전역 핫 스페어로 지정하려면 다음 단계를 수행하고, 그렇지 않으면 10단계로 이동합니다.
1. Created Volumes 테이블의 Details/Actions 열에서 전역 핫 스페어로 설정할 볼륨의 Details 버튼을 누릅니다.
  Disk Details 대화 상자가 나타납니다.
2. Set as Hot Spare 확인란을 선택합니다.
  Note - 최대 256개 핫 스페어를 만들 수 있습니다.
3. Save를 누릅니다.
  Disk Details 대화 상자가 닫힙니다.
볼륨을 삭제하려면 다음 단계를 수행합니다.
1. Created Volumes 테이블에서 삭제할 볼륨을 선택합니다.
2. Delete Volume 버튼을 누릅니다.
