케이블 홈통이 있는 운송 브래킷 설치

서버 아래에 하나 이상의 랙 단위만큼 공간을 두어 랙에 장착된 서버를 운송하려는 경우 서버 손상을 막으려면 케이블 홈통이 있는 운송 브래킷을 설치해야 합니다. 랙에 장착된 서버마다 이 요구 사항을 충족하는 브래킷이 필요합니다.

케이블 홈통이 있는 운송 브래킷은 별도 주문 가능한 옵션입니다. 케이블 홈통이 있는 운송 브래킷 주문에 대한 자세한 내용은 Oracle 영업 담당자에게 문의하십시오.

1. 케이블 홈통이 있는 운송 브래킷과 구성 요소의 포장을 풉니다.

   다음 구성 요소가 설치에 필요합니다.

   그림 26  케이블 홈통이 있는 운송 브래킷 설치에 필요한 구성 요소



   그림 범례

   1 케이블 홈통이 있는 운송 브래킷

   2 16mm M6 나사 4개

   3 케이지 너트 4개

   4 케이지 너트 삽입 도구

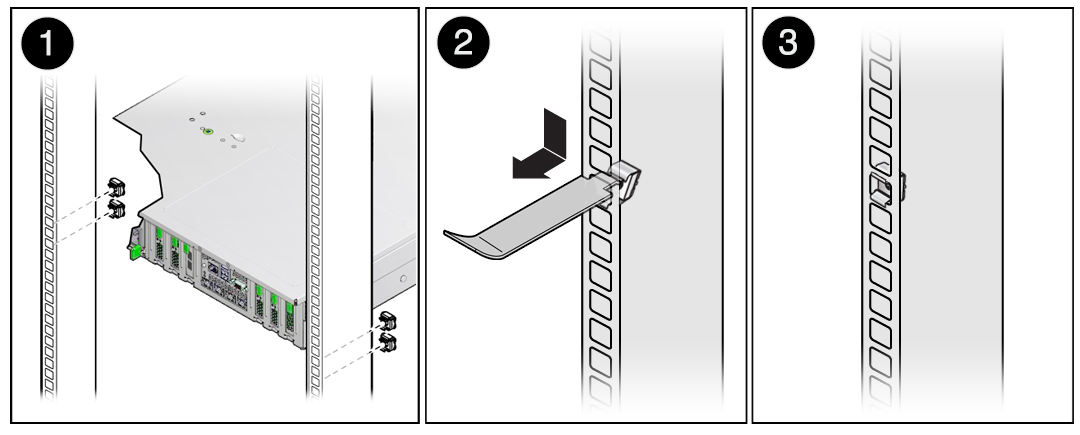

2. 사각형 구멍 RETMA 레일로 구성된 랙의 경우 다음과 같이 케이지 너트 4개를 설치합니다.

   ---

   Note -  나사산 RETMA 레일로 구성된 랙에는 이 단계가 필요하지 않습니다.

   ---

   1. 본 장비의 랙 맞춤 템플리트나 다른 장비 설명서를 참조하여 서버 후면 패널 아래의 첫번째/세번째 레일 구멍을 찾아서 섀시 왼쪽/오른쪽과 맞춥니다. [1]
   2. 케이지 너트를 찾아서 레일 구멍 중 하나에 케이지 너트의 아랫입술을 걸어놓습니다.
   3. 레일 구멍을 통해 케이지 너트 삽입 도구의 끝을 끼우고 케이지 너트의 윗입술을 걸어놓습니다. [2]
   4. 삽입 도구를 사용하여 윗입술이 제자리에 물릴 때까지 구멍을 통해 케이지 너트를 잡아당깁니다.
   5. 나머지 케이지 너트에 대해 단계 2a~단계 2d를 반복합니다.

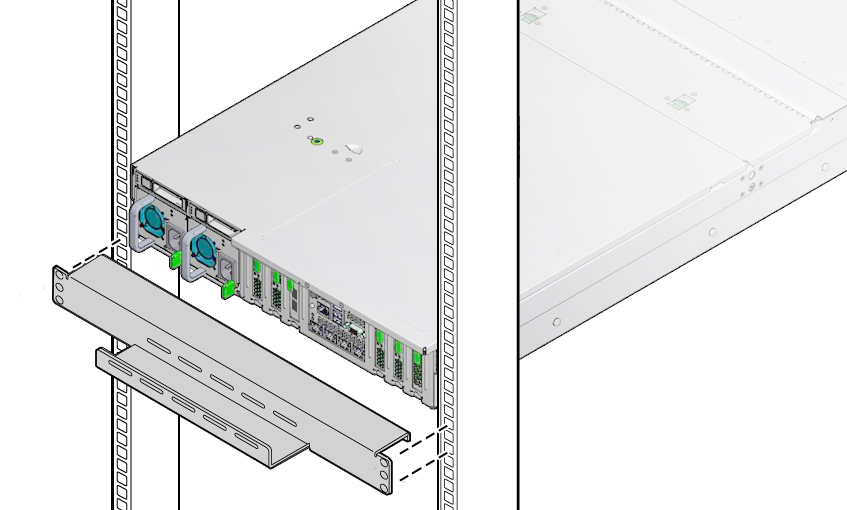

3. 브래킷의 위쪽 구멍을 서버 후면 패널 아래의 첫번째 레일 구멍에 맞춰서 케이블 홈통이 위쪽을 향하도록 서버 섀시의 후면 아래쪽 가장자리 밑으로 브래킷을 밀어넣습니다.

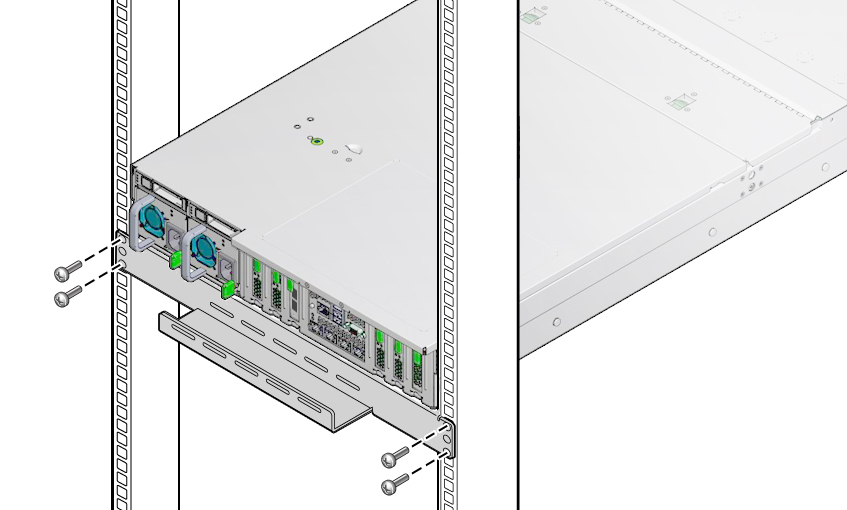

4. 2번 Phillips 스크류드라이버로 16mm M6 나사 4개를 조여서 브래킷을 랙에 고정시킵니다.

   브래킷이 서버 섀시 바닥에 단단히 고정되도록 합니다.



5. 필요한 경우, 서버 후면 패널에서 케이블 홈통으로 튀어나온 케이블을 눕혀놓습니다.
