InfiniBandケーブルにより、1つのラック内の複数のコンポーネントを接続するだけでなく、複数のラックを一緒に接続します。次の各表に記載されているケーブル長は、ケーブルがラックの下を通っている隣接しているラックを想定しています。ラックが離れているか、ケーブルがラックの上を通っている場合は、さらに長いケーブルが必要になる場合があります。ここに示すケーブル長は一般的なガイドラインです。実際に必要なケーブル長は常に確認してください。
この付録には、次のセクションがあります。
ユーザーはフル・Recovery Applianceラックを最大18個まで接続できます。ラックには、スペア・ケーブルや3つ目のSun Datacenter InfiniBand Switch 36(スパイン・スイッチとして機能します)は付属していません。ラックを拡張する場合は、ケーブルとSun Datacenter InfiniBand Switch 36を発注します。
この項には次のトピックが含まれます:

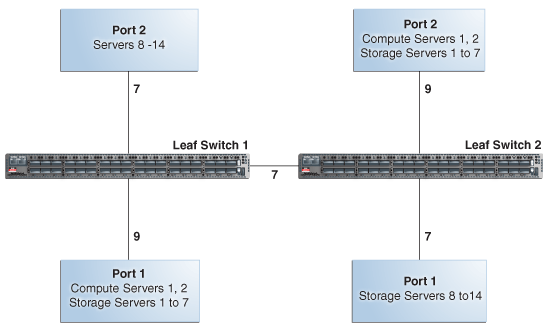

Sun Datacenter InfiniBand Switch 36スイッチは、InfiniBandケーブルの端にある標準のクワッド・スモール・フォームファクタ・プラガブル(QSFP)コネクタに接続します。
表E-1に、Sun Datacenter InfiniBand Switch 36スパイン・スイッチに付属するスペア・ケーブルを示します。
表E-1 スペアとして付属するInfiniBandケーブル
ケーブル | スペア | スイッチ間 | 合計 |
---|---|---|---|
InfiniBand 2メートル・ケーブル |
0 |
7 |
7 |
InfiniBand 3メートル・ケーブル |
6 |
2 |
8 |
InfiniBand 5メートル・ケーブル |
10 |
0 |
10 |
4つ以上のラックの接続には、10メートルのQSFP-QSFP QDR InfiniBand光ケーブルが追加で必要になります。個々の光ケーブルには2つのQSFP SRトランシーバが必要です。表E-2に、ラックの接続に必要なケーブルを示します。
表E-2 マルチラック・インストールのケーブル要件
ラック数 | 3メートル・ケーブル | 5メートル・ケーブル | 10メートル・ケーブル |
---|---|---|---|
2 |
16 |
16 |
0 |
3 |
18 |
30 |
0 |
4 |
16 |
40 |
8 |
5 |
20 |
42 |
18 |
6 |
24 |
46 |
26 |
7 |
28 |
44 |
40 |
8 |
16 |
52 |
60 |

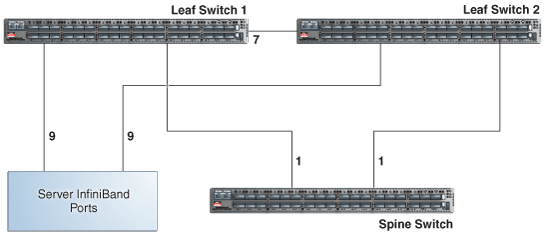

最大8つのラックを接続する場合、リーフ・スイッチ間の7つのスイッチの相互接続およびリーフ・スイッチとスパイン・スイッチ間の2つの接続を解除します。各リーフ・スイッチから、すべてのラックのスパイン・スイッチに8つの接続を分散します。マルチラック環境では、ラック内のリーフ・スイッチは直接接続されません。

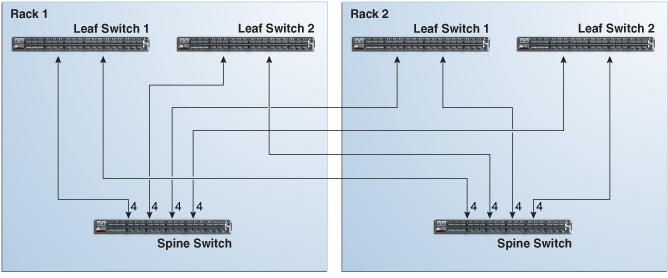

図E-3に示すように、ラック1の各リーフ・スイッチが次のスイッチに接続されます。
ラック1のスパイン・スイッチへの4つのラック内接続
ラック2のスパイン・スイッチへの4つの外部接続
ラック1のスパイン・スイッチが次のスイッチに接続されます。
ラック1の両方のリーフ・スイッチへの8つのラック内接続
ラック2の両方のリーフ・スイッチへの8つの外部接続

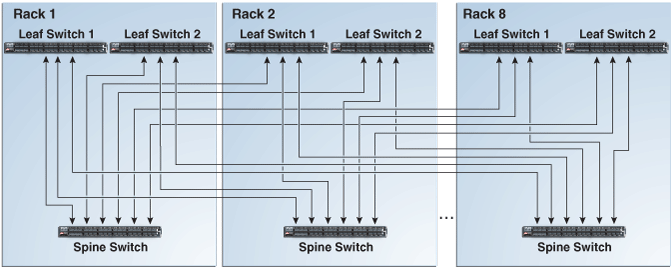

ラック数が2から8に増加すると、図E-4に示すようにパターンが継続します。すべてのラックが示されているわけではないため、すべてのケーブルも示されていません。
各リーフ・スイッチは、8つのスイッチの相互接続をすべてのスパイン・スイッチに分散しています。各スパイン・スイッチは、16のスイッチの相互接続をすべてのリーフ・スイッチに分散しています。リーフ・スイッチは他のリーフ・スイッチと直接接続されておらず、またスパイン・スイッチは他のスパイン・スイッチと直接接続されていません。

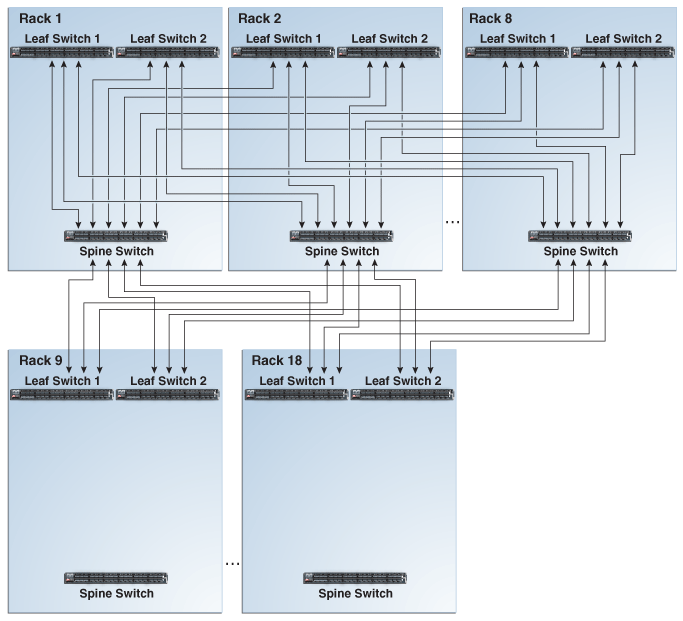

ラックを9から18まで接続する場合、リーフ・スイッチ間のスイッチの相互接続を解除し、InfiniBandファブリックからスパイン・スイッチを切断します。図E-5に示すように、すべてのリーフ・スイッチからの8つのリンクがラック1から8のスパイン・スイッチに接続されます。
ラック9から18のケーブルを追加しても、ラック1から8までの間の接続は変わりません。
注意:
ラック1から8までのケーブル長は指定されています。ラック9から18までのケーブル長はラックのレイアウトに応じて変わります。
次の略語が表で使用されます。
略語 | 説明 |
---|---|
Rn |
ラックn。nはラック数です。R1など。 |
IBn |
ラックのユニットの場所。nは数値です。IB3など。 |
Pn |
InfiniBandポートn。nはポート番号です。P8Aなど。 |
表E-3に、2つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
関連項目:
表E-3 2つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A R1-IB3-P9AからR1-U1-P5A R1-IB3-P9BからR1-U1-P6A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P10AからR2-U1-P7A R1-IB3-P10BからR2-U1-P8A R1-IB3-P11AからR2-U1-P9A R1-IB3-P11BからR2-U1-P10A |
5メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B R1-IB2-P9AからR1-U1-P5B R1-IB2-P9BからR1-U1-P6B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P10AからR2-U1-P7B R1-IB2-P10BからR2-U1-P8B R1-IB2-P11AからR2-U1-P9B R1-IB2-P11BからR2-U1-P10B |
5メートル |
表E-4に、2つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-4 2つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A R2-IB3-P9AからR2-U1-P5A R2-IB3-P9BからR2-U1-P6A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P10AからR1-U1-P7A R2-IB3-P10BからR1-U1-P8A R2-IB3-P11AからR1-U1-P9A R2-IB3-P11BからR1-U1-P10A |
5メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B R2-IB2-P9AからR2-U1-P5B R2-IB2-P9BからR2-U1-P6B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P10AからR1-U1-P7B R2-IB2-P10BからR1-U1-P8B R2-IB2-P11AからR1-U1-P9B R2-IB2-P11BからR1-U1-P10B |
5メートル |
表E-5に、3つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-5 3つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A R1-IB3-P9AからR1-U1-P5A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P9BからR2-U1-P6A R1-IB3-P10AからR2-U1-P7A R1-IB3-P10BからR2-U1-P8A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P11AからR3-U1-P9A R1-IB3-P11BからR3-U1-P10A |
5メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B R1-IB2-P9AからR1-U1-P5B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P9BからR2-U1-P6B R1-IB2-P10AからR2-U1-P7B R1-IB2-P10BからR2-U1-P8B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P11AからR3-U1-P9B R1-IB2-P11BからR3-U1-P10B |
5メートル |
表E-6に、3つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-6 3つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A R2-IB3-P9AからR2-U1-P5A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11AからR1-U1-P9A R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P9BからR3-U1-P6A R2-IB3-P10AからR3-U1-P7A R2-IB3-P10BからR3-U1-P8A |
5メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B R2-IB2-P9AからR2-U1-P5B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11AからR1-U1-P9B R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P9BからR3-U1-P6B R2-IB2-P10AからR3-U1-P7B R2-IB2-P10BからR3-U1-P8B |
5メートル |
表E-7に、3つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-7 3つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A R3-IB3-P8BからR3-U1-P4A R3-IB3-P9AからR3-U1-P5A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P9BからR1-U1-P6A R3-IB3-P10AからR1-U1-P7A R3-IB3-P10BからR1-U1-P8A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11AからR2-U1-P9A R3-IB3-P11BからR2-U1-P10A |
5メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B R3-IB2-P8BからR3-U1-P4B R3-IB2-P9AからR3-U1-P5B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P9BからR1-U1-P6B R3-IB2-P10AからR1-U1-P7B R3-IB2-P10BからR1-U1-P8B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11AからR2-U1-P9B R3-IB2-P11BからR2-U1-P10B |
5メートル |
表E-8に、4つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-8 4つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P9AからR2-U1-P5A R1-IB3-P9BからR2-U1-P6A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P10AからR3-U1-P7A R1-IB3-P10BからR3-U1-P8A |
5メートル |
R1 IB3からラック4 |
R1-IB3-P11AからR4-U1-P9A R1-IB3-P11BからR4-U1-P10A |
10メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P9AからR2-U1-P5B R1-IB2-P9BからR2-U1-P6B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P10AからR3-U1-P7B R1-IB2-P10BからR3-U1-P8B |
5メートル |
R1 IB2からラック4 |
R1-IB2-P11AからR4-U1-P9B R1-IB2-P11BからR4-U1-P10B |
10メートル |
表E-9に、4つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表D-9 4つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11AからR1-U1-P9A R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P9AからR3-U1-P5A R2-IB3-P9BからR3-U1-P6A |
5メートル |
R2 IB3からラック4 |
R2-IB3-P10AからR4-U1-P7A R2-IB3-P10BからR4-U1-P8A |
5メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11AからR1-U1-P9B R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P9AからR3-U1-P5B R2-IB2-P9BからR3-U1-P6B |
5メートル |
R2 IB2からラック4 |
R2-IB2-P10AからR4-U1-P7B R2-IB2-P10BからR4-U1-P8B |
5メートル |
表E-10に、4つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-10 4つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A R3-IB3-P8BからR3-U1-P4A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P10AからR1-U1-P7A R3-IB3-P10BからR1-U1-P8A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11AからR2-U1-P9A R3-IB3-P11BからR2-U1-P10A |
5メートル |
R3 IB3からラック4 |
R3-IB3-P9AからR4-U1-P5A R3-IB3-P9BからR4-U1-P6A |
5メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B R3-IB2-P8BからR3-U1-P4B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P10AからR1-U1-P7B R3-IB2-P10BからR1-U1-P8B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11AからR2-U1-P9B R3-IB2-P11BからR2-U1-P10B |
5メートル |
R3 IB2からラック4 |
R3-IB2-P9AからR4-U1-P5B R3-IB2-P9BからR4-U1-P6B |
5メートル |
表E-11に、4つのフル・ラックを配線する場合の4番目のスパイン・スイッチのケーブル接続(R4-U1)を示します。
表E-11 4つのラック・システムのラック4のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AからR4-U1-P3A R4-IB3-P8BからR4-U1-P4A |
3メートル |
R4 IB3からラック1 |
R4-IB3-P9AからR1-U1-P5A R4-IB3-P9BからR1-U1-P6A |
10メートル |
R4 IB3からラック2 |
R4-IB3-P10AからR2-U1-P7A R4-IB3-P10BからR2-U1-P8A |
5メートル |
R4 IB3からラック3 |
R4-IB3-P11AからR3-U1-P9A R4-IB3-P11BからR3-U1-P10A |
5メートル |
ラック4内のR4 IB2 |
R4-IB2-P8AからR4-U1-P3B R4-IB2-P8BからR4-U1-P4B |
3メートル |
R4 IB2からラック1 |
R4-IB2-P9AからR1-U1-P5B R4-IB2-P9BからR1-U1-P6B |
10メートル |
R4 IB2からラック2 |
R4-IB2-P10AからR2-U1-P7B R4-IB2-P10BからR2-U1-P8B |
5メートル |
R4 IB2からラック3 |
R4-IB2-P11AからR3-U1-P9B R4-IB2-P11BからR3-U1-P10B |
5メートル |
表E-12に、5つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-12 5つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P9AからR2-U1-P5A R1-IB3-P9BからR2-U1-P6A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P10AからR3-U1-P7A R1-IB3-P10BからR3-U1-P8A |
5メートル |
R1 IB3からラック4 |
R1-IB3-P11AからR4-U1-P9A |
10メートル |
R1 IB3からラック5 |
R1-IB3-P11BからR5-U1-P10A |
10メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P9AからR2-U1-P5B R1-IB2-P9BからR2-U1-P6B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P10AからR3-U1-P7B R1-IB2-P10BからR3-U1-P8B |
5メートル |
R1 IB2からラック4 |
R1-IB2-P11AからR4-U1-P9B |
10メートル |
R1 IB2からラック5 |
R1-IB2-P11BからR5-U1-P10B |
10メートル |
表E-13に、5つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-13 5つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P9AからR3-U1-P5A R2-IB3-P9BからR3-U1-P6A |
5メートル |
R2 IB3からラック4 |
R2-IB3-P10AからR4-U1-P7A R2-IB3-P10BからR4-U1-P8A |
5メートル |
R2 IB3からラック5 |
R2-IB3-P11AからR5-U1-P9A |
10メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P9AからR3-U1-P5B R2-IB2-P9BからR3-U1-P6B |
5メートル |
R2 IB2からラック4 |
R2-IB2-P10AからR4-U1-P7B R2-IB2-P10BからR4-U1-P8B |
5メートル |
R2 IB2からラック5 |
R2-IB2-P11AからR5-U1-P9B |
10メートル |
表E-14に、5つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-14 5つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A R3-IB3-P8BからR3-U1-P4A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P11AからR1-U1-P9A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11BからR2-U1-P10A |
5メートル |
R3 IB3からラック4 |
R3-IB3-P9AからR4-U1-P5A R3-IB3-P9BからR4-U1-P6A |
5メートル |
R3 IB3からラック5 |
R3-IB3-P10AからR5-U1-P7A R3-IB3-P10BからR5-U1-P8A |
5メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B R3-IB2-P8BからR3-U1-P4B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P11AからR1-U1-P9B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11BからR2-U1-P10B |
5メートル |
R3 IB2からラック4 |
R3-IB2-P9AからR4-U1-P5B R3-IB2-P9BからR4-U1-P6B |
5メートル |
R3 IB2からラック5 |
R3-IB2-P10AからR5-U1-P7B R3-IB2-P10BからR5-U1-P8B |
5メートル |
表E-15に、5つのフル・ラックを配線する場合の4番目のスパイン・スイッチのケーブル接続(R4-U1)を示します。
表E-15 5つのラック・システムのラック4のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AからR4-U1-P3A R4-IB3-P8BからR4-U1-P4A |
3メートル |
R4 IB3からラック1 |
R4-IB3-P10AからR1-U1-P7A R4-IB3-P10BからR1-U1-P8A |
10メートル |
R4 IB3からラック2 |
R4-IB3-P11AからR2-U1-P9A |
5メートル |
R4 IB3からラック3 |
R4-IB3-P11BからR3-U1-P10A |
5メートル |
R4 IB3からラック5 |
R4-IB3-P9AからR5-U1-P5A R4-IB3-P9BからR5-U1-P6A |
5メートル |
ラック4内のR4 IB2 |
R4-IB2-P8AからR4-U1-P3B R4-IB2-P8BからR4-U1-P4B |
3メートル |
R4 IB2からラック1 |
R4-IB2-P10AからR1-U1-P7B R4-IB2-P10BからR1-U1-P8B |
10メートル |
R4 IB2からラック2 |
R4-IB2-P11AからR2-U1-P9B |
5メートル |
R4 IB2からラック3 |
R4-IB2-P11BからR3-U1-P10B |
5メートル |
R4 IB2からラック5 |
R4-IB2-P9AからR5-U1-P5B R4-IB2-P9BからR5-U1-P6B |
5メートル |
表E-16に、5つのフル・ラックを配線する場合の5番目のスパイン・スイッチのケーブル接続(R5-U1)を示します。
表E-16 5つのラック・システムのラック5のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AからR5-U1-P3A R5-IB3-P8BからR5-U1-P4A |
3メートル |
R5 IB3からラック1 |
R5-IB3-P9AからR1-U1-P5A R5-IB3-P9BからR1-U1-P6A |
10メートル |
R5 IB3からラック2 |
R5-IB3-P10AからR2-U1-P7A R5-IB3-P10BからR2-U1-P8A |
10メートル |
R5 IB3からラック3 |
R5-IB3-P11AからR3-U1-P9A |
5メートル |
R5 IB3からラック4 |
R5-IB3-P11BからR4-U1-P10A |
5メートル |
ラック5内のR5 IB2 |
R5-IB2-P8AからR5-U1-P3B R5-IB2-P8BからR5-U1-P4B |
3メートル |
R5 IB2からラック1 |
R5-IB2-P9AからR1-U1-P5B R5-IB2-P9BからR1-U1-P6B |
10メートル |
R5 IB2からラック2 |
R5-IB2-P10AからR2-U1-P7B R5-IB3-P10BからR2-U1-P8B |
10メートル |
R5 IB2からラック3 |
R5-IB2-P11AからR3-U1-P9B |
5メートル |
R5 IB2からラック4 |
R5-IB2-P11BからR4-U1-P10B |
5メートル |
表E-17に、6つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-17 6つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P9AからR2-U1-P5A R1-IB3-P9BからR2-U1-P6A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P10AからR3-U1-P7A |
5メートル |
R1 IB3からラック4 |
R1-IB3-P10BからR4-U1-P8A |
10メートル |
R1 IB3からラック5 |
R1-IB3-P11AからR5-U1-P9A |
10メートル |
R1 IB3からラック6 |
R1-IB3-P11BからR6-U1-P10A |
10メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P9AからR2-U1-P5B R1-IB2-P9BからR2-U1-P6B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P10AからR3-U1-P7B |
5メートル |
R1 IB2からラック4 |
R1-IB2-P10BからR4-U1-P8B |
10メートル |
R1 IB2からラック5 |
R1-IB2-P11AからR5-U1-P9B |
10メートル |
R1 IB2からラック6 |
R1-IB2-P11BからR6-U1-P10B |
10メートル |
表E-18に、6つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-18 6つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P9AからR3-U1-P5A R2-IB3-P9BからR3-U1-P6A |
5メートル |
R2 IB3からラック4 |
R2-IB3-P10AからR4-U1-P7A |
5メートル |
R2 IB3からラック5 |
R2-IB3-P10BからR5-U1-P8A |
10メートル |
R2 IB3からラック6 |
R2-IB3-P11AからR6-U1-P9A |
10メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P9AからR3-U1-P5B R2-IB2-P9BからR3-U1-P6B |
5メートル |
R2 IB2からラック4 |
R2-IB2-P10AからR4-U1-P7B |
5メートル |
R2 IB2からラック5 |
R2-IB2-P10BからR5-U1-P8B |
10メートル |
R2 IB2からラック6 |
R2-IB2-P11AからR6-U1-P9B |
10メートル |
表E-19に、6つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-19 6つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A R3-IB3-P8BからR3-U1-P4A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P11AからR1-U1-P9A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11BからR2-U1-P10A |
5メートル |
R3 IB3からラック4 |
R3-IB3-P9AからR4-U1-P5A R3-IB3-P9BからR4-U1-P6A |
5メートル |
R3 IB3からラック5 |
R3-IB3-P10AからR5-U1-P7A |
5メートル |
R3 IB3からラック6 |
R3-IB3-P10BからR6-U1-P8A |
10メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B R3-IB2-P8BからR3-U1-P4B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P11AからR1-U1-P9B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11BからR2-U1-P10B |
5メートル |
R3 IB2からラック4 |
R3-IB2-P9AからR4-U1-P5B R3-IB2-P9BからR4-U1-P6B |
5メートル |
R3 IB2からラック5 |
R3-IB2-P10AからR5-U1-P7B |
5メートル |
R3 IB2からラック6 |
R3-IB2-P10BからR6-U1-P8B |
10メートル |
表E-20に、6つのフル・ラックを配線する場合の4番目のスパイン・スイッチのケーブル接続(R4-U1)を示します。
表E-20 6つのラック・システムのラック4のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AからR4-U1-P3A R4-IB3-P8BからR4-U1-P4A |
3メートル |
R4 IB3からラック1 |
R4-IB3-P10BからR1-U1-P8A |
10メートル |
R4 IB3からラック2 |
R4-IB3-P11AからR2-U1-P9A |
5メートル |
R4 IB3からラック3 |
R4-IB3-P11BからR3-U1-P10A |
5メートル |
R4 IB3からラック5 |
R4-IB3-P9AからR5-U1-P5A R4-IB3-P9BからR5-U1-P6A |
5メートル |
R4 IB3からラック6 |
R4-IB3-P10AからR6-U1-P7A |
5メートル |
ラック4内のR4 IB2 |
R4-IB2-P8AからR4-U1-P3B R4-IB2-P8BからR4-U1-P4B |
3メートル |
R4 IB2からラック1 |
R4-IB2-P10BからR1-U1-P8B |
10メートル |
R4 IB2からラック2 |
R4-IB2-P11AからR2-U1-P9B |
5メートル |
R4 IB2からラック3 |
R4-IB2-P11BからR3-U1-P10B |
5メートル |
R4 IB2からラック5 |
R4-IB2-P9AからR5-U1-P5B R4-IB2-P9BからR5-U1-P6B |
5メートル |
R4 IB2からラック6 |
R4-IB2-P10AからR6-U1-P7B |
5メートル |
表E-21に、6つのフル・ラックを配線する場合の5番目のスパイン・スイッチのケーブル接続(R5-U1)を示します。
表E-21 6つのラック・システムのラック5のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AからR5-U1-P3A R5-IB3-P8BからR5-U1-P4A |
3メートル |
R5 IB3からラック1 |
R5-IB3-P10AからR1-U1-P7A |
10メートル |
R5 IB3からラック2 |
R5-IB3-P10BからR2-U1-P8A |
10メートル |
R5 IB3からラック3 |
R5-IB3-P11AからR3-U1-P9A |
5メートル |
R5 IB3からラック4 |
R5-IB3-P11BからR4-U1-P10A |
5メートル |
R5 IB3からラック6 |
R5-IB3-P9AからR6-U1-P5A R5-IB3-P9BからR6-U1-P6A |
5メートル |
ラック5内のR5 IB2 |
R5-IB2-P8AからR5-U1-P3B R5-IB2-P8BからR5-U1-P4B |
3メートル |
R5 IB2からラック1 |
R5-IB2-P10AからR1-U1-P7B |
10メートル |
R5 IB2からラック2 |
R5-IB3-P10BからR2-U1-P8B |
10メートル |
R5 IB2からラック3 |
R5-IB2-P11AからR3-U1-P9B |
5メートル |
R5 IB2からラック4 |
R5-IB2-P11BからR4-U1-P10B |
5メートル |
R5 IB2からラック6 |
R5-IB2-P9AからR6-U1-P5B R5-IB2-P9BからR6-U1-P6B |
5メートル |
表E-22に、6つのフル・ラックを配線する場合の6番目のスパイン・スイッチのケーブル接続(R6-U1)を示します。
表E-22 6つのラック・システムのラック6のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AからR6-U1-P3A R6-IB3-P8BからR6-U1-P4A |
3メートル |
R6 IB3からラック1 |
R6-IB3-P9AからR1-U1-P5A R6-IB3-P9BからR1-U1-P6A |
10メートル |
R6 IB3からラック2 |
R6-IB3-P10AからR2-U1-P7A |
10メートル |
R6 IB3からラック3 |
R6-IB3-P10BからR3-U1-P8A |
10メートル |
R6 IB3からラック4 |
R6-IB3-P11AからR4-U1-P9A |
5メートル |
R6 IB3からラック5 |
R6-IB3-P11BからR5-U1-P10A |
5メートル |
ラック6内のR6 IB2 |
R6-IB2-P8AからR6-U1-P3B R6-IB2-P8BからR6-U1-P4B |
3メートル |
R6 IB2からラック1 |
R6-IB2-P9AからR1-U1-P5B R6-IB2-P9BからR1-U1-P6B |
10メートル |
R6 IB2からラック2 |
R6-IB3-P10AからR2-U1-P7B |
10メートル |
R6 IB2からラック3 |
R6-IB2-P10BからR3-U1-P8B |
10メートル |
R6 IB2からラック4 |
R6-IB2-P11AからR4-U1-P9B |
5メートル |
R6 IB2からラック5 |
R6-IB2-P11BからR5-U1-P10B |
5メートル |
表E-23に、7つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-23 7つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A R1-IB3-P8BからR1-U1-P4A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P9AからR2-U1-P5A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P9BからR3-U1-P6A |
5メートル |
R1 IB3からラック4 |
R1-IB3-P10AからR4-U1-P7A |
10メートル |
R1 IB3からラック5 |
R1-IB3-P10BからR5-U1-P8A |
10メートル |
R1 IB3からラック6 |
R1-IB3-P11AからR6-U1-P9A |
10メートル |
R1 IB3からラック7 |
R1-IB3-P11BからR7-U1-P10A |
10メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B R1-IB2-P8BからR1-U1-P4B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P9AからR2-U1-P5B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P9BからR3-U1-P6B |
5メートル |
R1 IB2からラック4 |
R1-IB2-P10AからR4-U1-P7B |
10メートル |
R1 IB2からラック5 |
R1-IB2-P10BからR5-U1-P8B |
10メートル |
R1 IB2からラック6 |
R1-IB2-P11AからR6-U1-P9B |
10メートル |
R1 IB2からラック7 |
R1-IB2-P11BからR7-U1-P10B |
10メートル |
表E-24に、7つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-24 7つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A R2-IB3-P8BからR2-U1-P4A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P9AからR3-U1-P5A |
5メートル |
R2 IB3からラック4 |
R2-IB3-P9BからR4-U1-P6A |
5メートル |
R2 IB3からラック5 |
R2-IB3-P10AからR5-U1-P7A |
10メートル |
R2 IB3からラック6 |
R2-IB3-P10BからR6-U1-P8A |
10メートル |
R2 IB3からラック7 |
R2-IB3-P11AからR7-U1-P9A |
10メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B R2-IB2-P8BからR2-U1-P4B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P9AからR3-U1-P5B |
5メートル |
R2 IB2からラック4 |
R2-IB2-P9BからR4-U1-P6B |
5メートル |
R2 IB2からラック5 |
R2-IB2-P10AからR5-U1-P7B |
10メートル |
R2 IB2からラック6 |
R2-IB2-P10BからR6-U1-P8B |
10メートル |
R2 IB2からラック7 |
R2-IB2-P11AからR7-U1-P9B |
10メートル |
表E-25に、7つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-25 7つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A R3-IB3-P8BからR3-U1-P4A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P11AからR1-U1-P9A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11BからR2-U1-P10A |
5メートル |
R3 IB3からラック4 |
R3-IB3-P9AからR4-U1-P5A |
5メートル |
R3 IB3からラック5 |
R3-IB3-P9BからR5-U1-P6A |
5メートル |
R3 IB3からラック6 |
R3-IB3-P10AからR6-U1-P7A |
10メートル |
R3 IB3からラック7 |
R3-IB3-P10BからR7-U1-P8A |
10メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B R3-IB2-P8BからR3-U1-P4B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P11AからR1-U1-P9B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11BからR2-U1-P10B |
5メートル |
R3 IB2からラック4 |
R3-IB2-P9AからR4-U1-P5B |
5メートル |
R3 IB2からラック5 |
R3-IB2-P9BからR5-U1-P6B |
5メートル |
R3 IB2からラック6 |
R3-IB2-P10AからR6-U1-P7B |
10メートル |
R3 IB2からラック7 |
R3-IB2-P10BからR7-U1-P8B |
10メートル |
表E-26に、7つのフル・ラックを配線する場合の4番目のスパイン・スイッチのケーブル接続(R4-U1)を示します。
表E-26 7つのラック・システムのラック4のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AからR4-U1-P3A R4-IB3-P8BからR4-U1-P4A |
3メートル |
R4 IB3からラック1 |
R4-IB3-P10BからR1-U1-P8A |
10メートル |
R4 IB3からラック2 |
R4-IB3-P11AからR2-U1-P9A |
5メートル |
R4 IB3からラック3 |
R4-IB3-P11BからR3-U1-P10A |
5メートル |
R4 IB3からラック5 |
R4-IB3-P9AからR5-U1-P5A |
5メートル |
R4 IB3からラック6 |
R4-IB3-P9BからR6-U1-P6A |
5メートル |
R4 IB3からラック7 |
R4-IB3-P10AからR7-U1-P7A |
10メートル |
ラック4内のR4 IB2 |
R4-IB2-P8AからR4-U1-P3B R4-IB2-P8BからR4-U1-P4B |
3メートル |
R4 IB2からラック1 |
R4-IB2-P10BからR1-U1-P8B |
10メートル |
R4 IB2からラック2 |
R4-IB2-P11AからR2-U1-P9B |
5メートル |
R4 IB2からラック3 |
R4-IB2-P11BからR3-U1-P10B |
5メートル |
R4 IB2からラック5 |
R4-IB2-P9AからR5-U1-P5B |
5メートル |
R4 IB2からラック6 |
R4-IB2-P9BからR6-U1-P6B |
5メートル |
R4 IB2からラック7 |
R4-IB2-P10AからR7-U1-P7B |
10メートル |
表E-27に、7つのフル・ラックを配線する場合の5番目のスパイン・スイッチのケーブル接続(R5-U1)を示します。
表E-27 7つのラック・システムのラック5のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AからR5-U1-P3A R5-IB3-P8BからR5-U1-P4A |
3メートル |
R5 IB3からラック1 |
R5-IB3-P10AからR1-U1-P7A |
10メートル |
R5 IB3からラック2 |
R5-IB3-P10BからR2-U1-P8A |
10メートル |
R5 IB3からラック3 |
R5-IB3-P11AからR3-U1-P9A |
5メートル |
R5 IB3からラック4 |
R5-IB3-P11BからR4-U1-P10A |
5メートル |
R5 IB3からラック6 |
R5-IB3-P9AからR6-U1-P5A |
5メートル |
R5 IB3からラック7 |
R5-IB3-P9BからR7-U1-P6A |
5メートル |
ラック5内のR5 IB2 |
R5-IB2-P8AからR5-U1-P3B R5-IB2-P8BからR5-U1-P4B |
3メートル |
R5 IB2からラック1 |
R5-IB2-P10AからR1-U1-P7B |
10メートル |
R5 IB2からラック2 |
R5-IB3-P10BからR2-U1-P8B |
10メートル |
R5 IB2からラック3 |
R5-IB2-P11AからR3-U1-P9B |
5メートル |
R5 IB2からラック4 |
R5-IB2-P11BからR4-U1-P10B |
5メートル |
R5 IB2からラック6 |
R5-IB2-P9AからR6-U1-P5B |
5メートル |
R5 IB2からラック7 |
R5-IB2-P9BからR7-U1-P6B |
5メートル |
表E-28に、7つのフル・ラックを配線する場合の6番目のスパイン・スイッチのケーブル接続(R6-U1)を示します。
表E-28 7つのラック・システムのラック6のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AからR6-U1-P3A R6-IB3-P8BからR6-U1-P4A |
3メートル |
R6 IB3からラック1 |
R6-IB3-P9BからR1-U1-P6A |
10メートル |
R6 IB3からラック2 |
R6-IB3-P10AからR2-U1-P7A |
10メートル |
R6 IB3からラック3 |
R6-IB3-P10BからR3-U1-P8A |
10メートル |
R6 IB3からラック4 |
R6-IB3-P11AからR4-U1-P9A |
5メートル |
R6 IB3からラック5 |
R6-IB3-P11BからR5-U1-P10A |
5メートル |
R6 IB3からラック7 |
R6-IB3-P9AからR7-U1-P5A |
5メートル |
ラック6内のR6 IB2 |
R6-IB2-P8AからR6-U1-P3B R6-IB2-P8BからR6-U1-P4B |
3メートル |
R6 IB2からラック1 |
R6-IB2-P9BからR1-U1-P6B |
10メートル |
R6 IB2からラック2 |
R6-IB3-P10AからR2-U1-P7B |
10メートル |
R6 IB2からラック3 |
R6-IB2-P10BからR3-U1-P8B |
10メートル |
R6 IB2からラック4 |
R6-IB2-P11AからR4-U1-P9B |
5メートル |
R6 IB2からラック5 |
R6-IB2-P11BからR5-U1-P10B |
5メートル |
R6 IB2からラック7 |
R6-IB3-P9AからR7-U1-P5B |
5メートル |
表E-29に、7つのフル・ラックを配線する場合の7番目のスパイン・スイッチのケーブル接続(R7-U1)を示します。
表E-29 7つのラック・システムのラック7のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック7内のR7 IB3 |
R7-IB3-P8AからR7-U1-P3A R7-IB3-P8BからR7-U1-P4A |
3メートル |
R7 IB3からラック1 |
R7-IB3-P9AからR1-U1-P5A |
10メートル |
R7 IB3からラック2 |
R7-IB3-P9BからR2-U1-P6A |
10メートル |
R7 IB3からラック3 |
R7-IB3-P10AからR3-U1-P7A |
10メートル |
R7 IB3からラック4 |
R7-IB3-P10BからR4-U1-P8A |
10メートル |
R7 IB3からラック5 |
R7-IB3-P11AからR5-U1-P9A |
5メートル |
R7 IB3からラック6 |
R7-IB3-P11BからR6-U1-P10A |
5メートル |
ラック7内のR7 IB2 |
R7-IB2-P8AからR7-U1-P3B R7-IB2-P8BからR7-U1-P4B |
3メートル |
R7 IB2からラック1 |
R7-IB2-P9AからR1-U1-P5B |
10メートル |
R7 IB2からラック2 |
R7-IB3-P9BからR2-U1-P6B |
10メートル |
R7 IB2からラック3 |
R7-IB2-P10AからR3-U1-P7B |
10メートル |
R7 IB2からラック4 |
R7-IB2-P10BからR4-U1-P8B |
10メートル |
R7 IB2からラック5 |
R7-IB2-P11AからR5-U1-P9B |
5メートル |
R7 IB2からラック6 |
R7-IB3-P11BからR6-U1-P10B |
5メートル |
表E-30に、8つのフル・ラックを配線する場合の最初のスパイン・スイッチのケーブル接続(R1-U1)を示します。
表E-30 8つのラック・システムのラック1のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AからR1-U1-P3A |
3メートル |
R1 IB3からラック2 |
R1-IB3-P8BからR2-U1-P4A |
5メートル |
R1 IB3からラック3 |
R1-IB3-P9AからR3-U1-P5A |
5メートル |
R1 IB3からラック4 |
R1-IB3-P9BからR4-U1-P6A |
10メートル |
R1 IB3からラック5 |
R1-IB3-P10AからR5-U1-P7A |
10メートル |
R1 IB3からラック6 |
R1-IB3-P10BからR6-U1-P8A |
10メートル |
R1 IB3からラック7 |
R1-IB3-P11AからR7-U1-P9A |
10メートル |
R1 IB3からラック8 |
R1-IB3-P11BからR8-U1-P10A |
10メートル |
ラック1内のR1 IB2 |
R1-IB2-P8AからR1-U1-P3B |
3メートル |
R1 IB2からラック2 |
R1-IB2-P8BからR2-U1-P4B |
5メートル |
R1 IB2からラック3 |
R1-IB2-P9AからR3-U1-P5B |
5メートル |
R1 IB2からラック4 |
R1-IB2-P9BからR4-U1-P6B |
10メートル |
R1 IB2からラック5 |
R1-IB2-P10AからR5-U1-P7B |
10メートル |
R1 IB2からラック6 |
R1-IB2-P10BからR6-U1-P8B |
10メートル |
R1 IB2からラック7 |
R1-IB2-P11AからR7-U1-P9B |
10メートル |
R1 IB2からラック8 |
R1-IB2-P11BからR8-U1-P10B |
10メートル |
表E-31に、8つのフル・ラックを配線する場合の2番目のスパイン・スイッチのケーブル接続(R2-U1)を示します。
表E-31 8つのラック・システムのラック2のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AからR2-U1-P3A |
3メートル |
R2 IB3からラック1 |
R2-IB3-P11BからR1-U1-P10A |
5メートル |
R2 IB3からラック3 |
R2-IB3-P8BからR3-U1-P4A |
5メートル |
R2 IB3からラック4 |
R2-IB3-P9AからR4-U1-P5A |
5メートル |
R2 IB3からラック5 |
R2-IB3-P9BからR5-U1-P6A |
10メートル |
R2 IB3からラック6 |
R2-IB3-P10AからR6-U1-P7A |
10メートル |
R2 IB3からラック7 |
R2-IB3-P10BからR7-U1-P8A |
10メートル |
R2 IB3からラック8 |
R2-IB3-P11AからR8-U1-P9A |
10メートル |
ラック2内のR2 IB2 |
R2-IB2-P8AからR2-U1-P3B |
3メートル |
R2 IB2からラック1 |
R2-IB2-P11BからR1-U1-P10B |
5メートル |
R2 IB2からラック3 |
R2-IB2-P8BからR3-U1-P4B |
5メートル |
R2 IB2からラック4 |
R2-IB2-P9AからR4-U1-P5B |
5メートル |
R2 IB2からラック5 |
R2-IB2-P9BからR5-U1-P6B |
10メートル |
R2 IB2からラック6 |
R2-IB2-P10AからR6-U1-P7B |
10メートル |
R2 IB2からラック7 |
R2-IB2-P10BからR7-U1-P8B |
10メートル |
R2 IB2からラック8 |
R2-IB2-P11AからR8-U1-P9B |
10メートル |
表E-32に、8つのフル・ラックを配線する場合の3番目のスパイン・スイッチのケーブル接続(R3-U1)を示します。
表E-32 8つのラック・システムのラック3のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AからR3-U1-P3A |
3メートル |
R3 IB3からラック1 |
R3-IB3-P11AからR1-U1-P9A |
5メートル |
R3 IB3からラック2 |
R3-IB3-P11BからR2-U1-P10A |
5メートル |
R3 IB3からラック4 |
R3-IB3-P8BからR4-U1-P4A |
5メートル |
R3 IB3からラック5 |
R3-IB3-P9AからR5-U1-P5A |
5メートル |
R3 IB3からラック6 |
R3-IB3-P9BからR6-U1-P6A |
10メートル |
R3 IB3からラック7 |
R3-IB3-P10AからR7-U1-P7A |
10メートル |
R3 IB3からラック8 |
R3-IB3-P10BからR8-U1-P8A |
10メートル |
ラック3内のR3 IB2 |
R3-IB2-P8AからR3-U1-P3B |
3メートル |
R3 IB2からラック1 |
R3-IB2-P11AからR1-U1-P9B |
5メートル |
R3 IB2からラック2 |
R3-IB2-P11BからR2-U1-P10B |
5メートル |
R3 IB2からラック4 |
R3-IB2-P8BからR4-U1-P4B |
5メートル |
R3 IB2からラック5 |
R3-IB2-P9AからR5-U1-P5B |
5メートル |
R3 IB2からラック6 |
R3-IB2-P9BからR6-U1-P6B |
10メートル |
R3 IB2からラック7 |
R3-IB2-P10AからR7-U1-P7B |
10メートル |
R3 IB2からラック8 |
R3-IB2-P10BからR8-U1-P8B |
10メートル |
表E-33に、8つのフル・ラックを配線する場合の4番目のスパイン・スイッチのケーブル接続(R4-U1)を示します。
表E-33 8つのラック・システムのラック4のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AからR4-U1-P3A |
3メートル |
R4 IB3からラック1 |
R4-IB3-P10BからR1-U1-P8A |
10メートル |
R4 IB3からラック2 |
R4-IB3-P11AからR2-U1-P9A |
5メートル |
R4 IB3からラック3 |
R4-IB3-P11BからR3-U1-P10A |
5メートル |
R4 IB3からラック5 |
R4-IB3-P8BからR5-U1-P4A |
5メートル |
R4 IB3からラック6 |
R4-IB3-P9AからR6-U1-P5A |
5メートル |
R4 IB3からラック7 |
R4-IB3-P9BからR7-U1-P6A |
10メートル |
R4 IB3からラック8 |
R4-IB3-P10AからR8-U1-P7A |
10メートル |
ラック4内のR4 IB2 |
R4-IB2-P8AからR4-U1-P3B |
3メートル |
R4 IB2からラック1 |
R4-IB2-P10BからR1-U1-P8B |
10メートル |
R4 IB2からラック2 |
R4-IB2-P11AからR2-U1-P9B |
5メートル |
R4 IB2からラック3 |
R4-IB2-P11BからR3-U1-P10B |
5メートル |
R4 IB2からラック5 |
R4-IB2-P8BからR5-U1-P4B |
5メートル |
R4 IB2からラック6 |
R4-IB2-P9AからR6-U1-P5B |
5メートル |
R4 IB2からラック7 |
R4-IB2-P9BからR7-U1-P6B |
10メートル |
R4 IB2からラック8 |
R4-IB2-P10AからR8-U1-P7B |
10メートル |
表E-34に、8つのフル・ラックを配線する場合の5番目のスパイン・スイッチのケーブル接続(R5-U1)を示します。
表E-34 8つのラック・システムのラック5のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AからR5-U1-P3A |
3メートル |
R5 IB3からラック1 |
R5-IB3-P10AからR1-U1-P7A |
10メートル |
R5 IB3からラック2 |
R5-IB3-P10BからR2-U1-P8A |
10メートル |
R5 IB3からラック3 |
R5-IB3-P11AからR3-U1-P9A |
5メートル |
R5 IB3からラック4 |
R5-IB3-P11BからR4-U1-P10A |
5メートル |
R5 IB3からラック6 |
R5-IB3-P8BからR6-U1-P4A |
5メートル |
R5 IB3からラック7 |
R5-IB3-P9AからR7-U1-P5A |
5メートル |
R5 IB3からラック8 |
R5-IB3-P9BからR8-U1-P6A |
10メートル |
ラック5内のR5 IB2 |
R5-IB2-P8AからR5-U1-P3B |
3メートル |
R5 IB2からラック1 |
R5-IB2-P10AからR1-U1-P7B |
10メートル |
R5 IB2からラック2 |
R5-IB3-P10BからR2-U1-P8B |
10メートル |
R5 IB2からラック3 |
R5-IB2-P11AからR3-U1-P9B |
5メートル |
R5 IB2からラック4 |
R5-IB2-P11BからR4-U1-P10B |
5メートル |
R5 IB2からラック6 |
R5-IB2-P8BからR6-U1-P4B |
5メートル |
R5 IB2からラック7 |
R5-IB2-P9AからR7-U1-P5B |
5メートル |
R5 IB2からラック8 |
R5-IB2-P9BからR8-U1-P6B |
10メートル |
表E-35に、8つのフル・ラックを配線する場合の6番目のスパイン・スイッチのケーブル接続(R6-U1)を示します。
表E-35 8つのラック・システムのラック6のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AからR6-U1-P3A |
3メートル |
R6 IB3からラック1 |
R6-IB3-P9BからR1-U1-P6A |
10メートル |
R6 IB3からラック2 |
R6-IB3-P10AからR2-U1-P7A |
10メートル |
R6 IB3からラック3 |
R6-IB3-P10BからR3-U1-P8A |
10メートル |
R6 IB3からラック4 |
R6-IB3-P11AからR4-U1-P9A |
5メートル |
R6 IB3からラック5 |
R6-IB3-P11BからR5-U1-P10A |
5メートル |
R6 IB3からラック7 |
R6-IB3-P8BからR7-U1-P4A |
5メートル |
R6 IB3からラック8 |
R6-IB3-P9AからR8-U1-P5A |
5メートル |
ラック6内のR6 IB2 |
R6-IB2-P8AからR6-U1-P3B |
3メートル |
R6 IB2からラック1 |
R6-IB2-P9BからR1-U1-P6B |
10メートル |
R6 IB2からラック2 |
R6-IB3-P10AからR2-U1-P7B |
10メートル |
R6 IB2からラック3 |
R6-IB2-P10BからR3-U1-P8B |
10メートル |
R6 IB2からラック4 |
R6-IB2-P11AからR4-U1-P9B |
5メートル |
R6 IB2からラック5 |
R6-IB2-P11BからR5-U1-P10B |
5メートル |
R6 IB2からラック7 |
R6-IB3-P8BからR7-U1-P4B |
5メートル |
R6 IB2からラック8 |
R6-IB2-P9AからR8-U1-P5B |
5メートル |
表E-36に、8つのフル・ラックを配線する場合の7番目のスパイン・スイッチのケーブル接続(R7-U1)を示します。
表E-36 8つのラック・システムのラック7のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック7内のR7 IB3 |
R7-IB3-P8AからR7-U1-P3A |
3メートル |
R7 IB3からラック1 |
R7-IB3-P9AからR1-U1-P5A |
10メートル |
R7 IB3からラック2 |
R7-IB3-P9BからR2-U1-P6A |
10メートル |
R7 IB3からラック3 |
R7-IB3-P10AからR3-U1-P7A |
10メートル |
R7 IB3からラック4 |
R7-IB3-P10BからR4-U1-P8A |
10メートル |
R7 IB3からラック5 |
R7-IB3-P11AからR5-U1-P9A |
5メートル |
R7 IB3からラック6 |
R7-IB3-P11BからR6-U1-P10A |
5メートル |
R7 IB3からラック8 |
R7-IB3-P8BからR8-U1-P4A |
5メートル |
ラック7内のR7 IB2 |
R7-IB2-P8AからR7-U1-P3B |
3メートル |
R7 IB2からラック1 |
R7-IB2-P9AからR1-U1-P5B |
10メートル |
R7 IB2からラック2 |
R7-IB3-P9BからR2-U1-P6B |
10メートル |
R7 IB2からラック3 |
R7-IB2-P10AからR3-U1-P7B |
10メートル |
R7 IB2からラック4 |
R7-IB2-P10BからR4-U1-P8B |
10メートル |
R7 IB2からラック5 |
R7-IB2-P11AからR5-U1-P9B |
5メートル |
R7 IB2からラック6 |
R7-IB3-P11BからR6-U1-P10B |
5メートル |
R7 IB2からラック8 |
R7-IB3-P8BからR8-U1-P4B |
5メートル |
表E-37に、8つのフル・ラックを配線する場合の8番目のスパイン・スイッチのケーブル接続(R8-U1)を示します。
表E-37 8つのラック・システムのラック8のリーフ・スイッチ接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック8内のR8 IB3 |
R8-IB3-P8AからR8-U1-P3A |
3メートル |
R8 IB3からラック1 |
R8-IB3-P8BからR1-U1-P4A |
10メートル |
R8 IB3からラック2 |
R8-IB3-P9AからR2-U1-P5A |
10メートル |
R8 IB3からラック3 |
R8-IB3-P9BからR3-U1-P6A |
10メートル |
R8 IB3からラック4 |
R8-IB3-P10AからR4-U1-P7A |
10メートル |
R8 IB3からラック5 |
R8-IB3-P10BからR5-U1-P8A |
10メートル |
R8 IB3からラック6 |
R8-IB3-P11AからR6-U1-P9A |
5メートル |
R8 IB3からラック7 |
R8-IB3-P11BからR7-U1-P10A |
5メートル |
ラック8内のR8 IB2 |
R8-IB2-P8AからR8-U1-P3B |
3メートル |
R8 IB2からラック1 |
R8-IB2-P8BからR1-U1-P4B |
10メートル |
R8 IB2からラック2 |
R8-IB3-P9AからR2-U1-P5B |
10メートル |
R8 IB2からラック3 |
R8-IB2-P9BからR3-U1-P6B |
10メートル |
R8 IB2からラック4 |
R8-IB2-P10AからR4-U1-P7B |
10メートル |
R8 IB2からラック5 |
R8-IB2-P10BからR5-U1-P8B |
10メートル |
R8 IB2からラック6 |
R8-IB3-P11AからR6-U1-P9B |
5メートル |
R8 IB2からラック7 |
R8-IB3-P11BからR7-U1-P10B |
5メートル |
表E-38に、9つのフル・ラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-38 ラック9のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R9 IB3からラック1 |
R9-IB3-P8BからR1-U1-P11A |
R9 IB3からラック2 |
R9-IB3-P9AからR2-U1-P11A |
R9 IB3からラック3 |
R9-IB3-P9BからR3-U1-P11A |
R9 IB3からラック4 |
R9-IB3-P10AからR4-U1-P11A |
R9 IB3からラック5 |
R9-IB3-P10BからR5-U1-P11A |
R9 IB3からラック6 |
R9-IB3-P11AからR6-U1-P11A |
R9 IB3からラック7 |
R9-IB3-P11BからR7-U1-P11A |
R9 IB3からラック8 |
R9-IB3-P9AからR8-U1-P11A |
R9 IB2からラック1 |
R9-IB2-P8BからR1-U1-P11B |
R9 IB2からラック2 |
R9-IB2-P9AからR2-U1-P11B |
R9 IB2からラック3 |
R9-IB2-P9BからR3-U1-P11B |
R9 IB2からラック4 |
R9-IB2-P10AからR4-U1-P11B |
R9 IB2からラック5 |
R9-IB2-P10BからR5-U1-P11B |
R9 IB2からラック6 |
R9-IB2-P11AからR6-U1-P11B |
R9 IB2からラック7 |
R9-IB2-P11BからR7-U1-P11B |
R9 IB2からラック8 |
R9-IB2-P8AからR8-U1-P11B |
表E-39に、10個のフル・ラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-39 ラック10のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R10 IB3からラック1 |
R10-IB3-P8BからR1-U1-P12A |
R10 IB3からラック2 |
R10-IB3-P9AからR2-U1-P12A |
R10 IB3からラック3 |
R10-IB3-P9BからR3-U1-P12A |
R10 IB3からラック4 |
R10-IB3-P10AからR4-U1-P12A |
R10 IB3からラック5 |
R10-IB3-P10BからR5-U1-P12A |
R10 IB3からラック6 |
R10-IB3-P12AからR6-U1-P12A |
R10 IB3からラック7 |
R10-IB3-P12BからR7-U1-P12A |
R10 IB3からラック8 |
R10-IB3-P8AからR8-U1-P12A |
R10 IB2からラック1 |
R10-IB2-P8BからR1-U1-P12B |
R10 IB2からラック2 |
R10-IB2-P9AからR2-U1-P12B |
R10 IB2からラック3 |
R10-IB2-P9BからR3-U1-P12B |
R10 IB2からラック4 |
R10-IB2-P10AからR4-U1-P12B |
R10 IB2からラック5 |
R10-IB2-P10BからR5-U1-P12B |
R10 IB2からラック6 |
R10-IB2-P12AからR6-U1-P12B |
R10 IB2からラック7 |
R10-IB2-P12BからR7-U1-P12B |
R10 IB2からラック8 |
R10-IB2-P8AからR8-U1-P12B |
表E-40に、11個のフル・ラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-40 ラック11のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R11 IB3からラック1 |
R11-IB3-P8BからR1-U1-P13A |
R11 IB3からラック2 |
R11-IB3-P9AからR2-U1-P13A |
R11 IB3からラック3 |
R11-IB3-P9BからR3-U1-P13A |
R11 IB3からラック4 |
R11-IB3-P10AからR4-U1-P13A |
R11 IB3からラック5 |
R11-IB3-P10BからR5-U1-P13A |
R11 IB3からラック6 |
R11-IB3-P13AからR6-U1-P13A |
R11 IB3からラック7 |
R11-IB3-P13BからR7-U1-P13A |
R11 IB3からラック8 |
R11-IB3-P8AからR8-U1-P13A |
R11 IB2からラック1 |
R11-IB2-P8BからR1-U1-P13B |
R11 IB2からラック2 |
R11-IB2-P9AからR2-U1-P13B |
R11 IB2からラック3 |
R11-IB2-P9BからR3-U1-P13B |
R11 IB2からラック4 |
R11-IB2-P10AからR4-U1-P13B |
R11 IB2からラック5 |
R11-IB2-P10BからR5-U1-P13B |
R11 IB2からラック6 |
R11-IB2-P13AからR6-U1-P13B |
R11 IB2からラック7 |
R11-IB2-P13BからR7-U1-P13B |
R11 IB2からラック8 |
R11-IB2-P8AからR8-U1-P13B |
表E-41に、12個のフル・ラックを配線する場合のスイッチのケーブル接続を示します。1から8までのラック間の配線は変わりません。
表E-41 ラック12のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R12 IB3からラック1 |
R12-IB3-P8BからR1-U1-P14A |
R12 IB3からラック2 |
R12-IB3-P9AからR2-U1-P14A |
R12 IB3からラック3 |
R12-IB3-P9BからR3-U1-P14A |
R12 IB3からラック4 |
R12-IB3-P10AからR4-U1-P14A |
R12 IB3からラック5 |
R12-IB3-P10BからR5-U1-P14A |
R12 IB3からラック6 |
R12-IB3-P14AからR6-U1-P14A |
R12 IB3からラック7 |
R12-IB3-P14BからR7-U1-P14A |
R12 IB3からラック8 |
R12-IB3-P8AからR8-U1-P14A |
R12 IB2からラック1 |
R12-IB2-P8BからR1-U1-P14B |
R12 IB2からラック2 |
R12-IB2-P9AからR2-U1-P14B |
R12 IB2からラック3 |
R12-IB2-P9BからR3-U1-P14B |
R12 IB2からラック4 |
R12-IB2-P10AからR4-U1-P14B |
R12 IB2からラック5 |
R12-IB2-P10BからR5-U1-P14B |
R12 IB2からラック6 |
R12-IB2-P14AからR6-U1-P14B |
R12 IB2からラック7 |
R12-IB2-P14BからR7-U1-P14B |
R12 IB2からラック8 |
R12-IB2-P8AからR8-U1-P14B |
表E-42に、13個のフル・ラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-42 ラック13のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R13 IB3からラック1 |
R13-IB3-P8BからR1-U1-P15A |
R13 IB3からラック2 |
R13-IB3-P9AからR2-U1-P15A |
R13 IB3からラック3 |
R13-IB3-P9BからR3-U1-P15A |
R13 IB3からラック4 |
R13-IB3-P10AからR4-U1-P15A |
R13 IB3からラック5 |
R13-IB3-P10BからR5-U1-P15A |
R13 IB3からラック6 |
R13-IB3-P15AからR6-U1-P15A |
R13 IB3からラック7 |
R13-IB3-P15BからR7-U1-P15A |
R13 IB3からラック8 |
R13-IB3-P8AからR8-U1-P15A |
R13 IB2からラック1 |
R13-IB2-P8BからR1-U1-P15B |
R13 IB2からラック2 |
R13-IB2-P9AからR2-U1-P15B |
R13 IB2からラック3 |
R13-IB2-P9BからR3-U1-P15B |
R13 IB2からラック4 |
R13-IB2-P10AからR4-U1-P15B |
R13 IB2からラック5 |
R13-IB2-P10BからR5-U1-P15B |
R13 IB2からラック6 |
R13-IB2-P15AからR6-U1-P15B |
R13 IB2からラック7 |
R13-IB2-P15BからR7-U1-P15B |
R13 IB2からラック8 |
R13-IB2-P8AからR8-U1-P15B |
表E-43に、14個のラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-43 ラック14のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R14 IB3からラック1 |
R14-IB3-P8BからR1-U1-P16A |
R14 IB3からラック2 |
R14-IB3-P9AからR2-U1-P16A |
R14 IB3からラック3 |
R14-IB3-P9BからR3-U1-P16A |
R14 IB3からラック4 |
R14-IB3-P10AからR4-U1-P16A |
R14 IB3からラック5 |
R14-IB3-P10BからR5-U1-P16A |
R14 IB3からラック6 |
R14-IB3-P16AからR6-U1-P16A |
R14 IB3からラック7 |
R14-IB3-P16BからR7-U1-P16A |
R14 IB3からラック8 |
R14-IB3-P8AからR8-U1-P16A |
R14 IB2からラック1 |
R14-IB2-P8BからR1-U1-P16B |
R14 IB2からラック2 |
R14-IB2-P9AからR2-U1-P16B |
R14 IB2からラック3 |
R14-IB2-P9BからR3-U1-P16B |
R14 IB2からラック4 |
R14-IB2-P10AからR4-U1-P16B |
R14 IB2からラック5 |
R14-IB2-P10BからR5-U1-P16B |
R14 IB2からラック6 |
R14-IB2-P16AからR6-U1-P16B |
R14 IB2からラック7 |
R14-IB2-P16BからR7-U1-P16B |
R14 IB2からラック8 |
R14-IB2-P8AからR8-U1-P16B |
表E-44に、15個のラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-44 ラック15のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R15 IB3からラック1 |
R15-IB3-P8BからR1-U1-P17A |
R15 IB3からラック2 |
R15-IB3-P9AからR2-U1-P17A |
R15 IB3からラック3 |
R15-IB3-P9BからR3-U1-P17A |
R15 IB3からラック4 |
R15-IB3-P10AからR4-U1-P17A |
R15 IB3からラック5 |
R15-IB3-P10BからR5-U1-P17A |
R15 IB3からラック6 |
R15-IB3-P17AからR6-U1-P17A |
R15 IB3からラック7 |
R15-IB3-P17BからR7-U1-P17A |
R15 IB3からラック8 |
R15-IB3-P8AからR8-U1-P17A |
R15 IB2からラック1 |
R15-IB2-P8BからR1-U1-P17B |
R15 IB2からラック2 |
R15-IB2-P9AからR2-U1-P17B |
R15 IB2からラック3 |
R15-IB2-P9BからR3-U1-P17B |
R15 IB2からラック4 |
R15-IB2-P10AからR4-U1-P17B |
R15 IB2からラック5 |
R15-IB2-P10BからR5-U1-P17B |
R15 IB2からラック6 |
R15-IB2-P17AからR6-U1-P17B |
R15 IB2からラック7 |
R15-IB2-P17BからR7-U1-P17B |
R15 IB2からラック8 |
R15-IB2-P8AからR8-U1-P17B |
表E-45に、16個のフル・ラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-45 ラック16のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R16 IB3からラック1 |
R16-IB3-P8BからR1-U1-P0A |
R16 IB3からラック2 |
R16-IB3-P9AからR2-U1-P0A |
R16 IB3からラック3 |
R16-IB3-P9BからR3-U1-P0A |
R16 IB3からラック4 |
R16-IB3-P10AからR4-U1-P0A |
R16 IB3からラック5 |
R16-IB3-P10BからR5-U1-P0A |
R16 IB3からラック6 |
R16-IB3-P0AからR6-U1-P0A |
R16 IB3からラック7 |
R16-IB3-P0BからR7-U1-P0A |
R16 IB3からラック8 |
R16-IB3-P8AからR8-U1-P0A |
R16 IB2からラック1 |
R16-IB2-P8BからR1-U1-P0B |
R16 IB2からラック2 |
R16-IB2-P9AからR2-U1-P0B |
R16 IB2からラック3 |
R16-IB2-P9BからR3-U1-P0B |
R16 IB2からラック4 |
R16-IB2-P10AからR4-U1-P0B |
R16 IB2からラック5 |
R16-IB2-P10BからR5-U1-P0B |
R16 IB2からラック6 |
R16-IB2-P0AからR6-U1-P0B |
R16 IB2からラック7 |
R16-IB2-P0BからR7-U1-P0B |
R16 IB2からラック8 |
R16-IB2-P8AからR8-U1-P0B |
表E-46に、17個のラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-46 ラック17のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R17 IB3からラック1 |
R17-IB3-P8BからR1-U1-P1A |
R17 IB3からラック2 |
R17-IB3-P9AからR2-U1-P1A |
R17 IB3からラック3 |
R17-IB3-P9BからR3-U1-P1A |
R17 IB3からラック4 |
R17-IB3-P10AからR4-U1-P1A |
R17 IB3からラック5 |
R17-IB3-P10BからR5-U1-P1A |
R17 IB3からラック6 |
R17-IB3-P1AからR6-U1-P1A |
R17 IB3からラック7 |
R17-IB3-P1BからR7-U1-P1A |
R17 IB3からラック8 |
R17-IB3-P8AからR8-U1-P1A |
R17 IB2からラック1 |
R17-IB2-P8BからR1-U1-P1B |
R17 IB2からラック2 |
R17-IB2-P9AからR2-U1-P1B |
R17 IB2からラック3 |
R17-IB2-P9BからR3-U1-P1B |
R17 IB2からラック4 |
R17-IB2-P10AからR4-U1-P1B |
R17 IB2からラック5 |
R17-IB2-P10BからR5-U1-P1B |
R17 IB2からラック6 |
R17-IB2-P1AからR6-U1-P1B |
R17 IB2からラック7 |
R17-IB2-P1BからR7-U1-P1B |
R17 IB2からラック8 |
R17-IB2-P8AからR8-U1-P1B |
表E-47に、18個のラックを配線する場合のスイッチのケーブル接続を示します。ラック1から8までの間の配線は変わりません。
表E-47 ラック18のリーフ・スイッチ接続
リーフ・スイッチ | 接続 |
---|---|
R18 IB3からラック1 |
R18-IB3-P8BからR1-U1-P2A |
R18 IB3からラック2 |
R18-IB3-P9AからR2-U1-P2A |
R18 IB3からラック3 |
R18-IB3-P9BからR3-U1-P2A |
R18 IB3からラック4 |
R18-IB3-P10AからR4-U1-P2A |
R18 IB3からラック5 |
R18-IB3-P10BからR5-U1-P2A |
R18 IB3からラック6 |
R18-IB3-P2AからR6-U1-P2A |
R18 IB3からラック7 |
R18-IB3-P2BからR7-U1-P2A |
R18 IB3からラック8 |
R18-IB3-P8AからR8-U1-P2A |
R18 IB2からラック1 |
R18-IB2-P8BからR1-U1-P2B |
R18 IB2からラック2 |
R18-IB2-P9AからR2-U1-P2B |
R18 IB2からラック3 |
R18-IB2-P9BからR3-U1-P2B |
R18 IB2からラック4 |
R18-IB2-P10AからR4-U1-P2B |
R18 IB2からラック5 |
R18-IB2-P10BからR5-U1-P2B |
R18 IB2からラック6 |
R18-IB2-P2AからR6-U1-P2B |
R18 IB2からラック7 |
R18-IB2-P2BからR7-U1-P2B |
R18 IB2からラック8 |
R18-IB2-P8AからR8-U1-P2B |
