Instalación de una nueva tarjeta Oracle F160 Flash Card (servidor apagado)
Para instalar una nueva tarjeta Oracle Flash Accelerator F160 PCIe Card en un servidor admitido:
Notas - Consulte el manual de servicio del servidor para obtener instrucciones de instalación de la tarjeta PCIe.
-
Prepare Oracle F160 Flash Card para la instalación.
Consulte Preparing the Oracle F160 Flash Card for Installation.
- Realice una copia de seguridad de los datos, según se requiera, antes de cambiar la configuración del servidor.
-
Identifique una ranura PCIe disponible y admitida en el servidor.
Consulte el manual de servicio del servidor para conocer las ubicaciones de las ranuras PCIe en el servidor.
Consulte Supported Hardware and Software in Oracle Flash Accelerator F160 PCIe Card and Oracle 1.6 TB NVMe SSD Product Notes en:
-
Prepare el servidor para ponerlo en servicio.
Precaución - Voltaje peligroso. Desconecte el servidor de la alimentación principal y de todas las redes antes de instalar la tarjeta para evitar descargas eléctricas.
Notas - El chasis de su servidor podría requerir una extensión de portadora PCIe para cada Oracle Flash Accelerator F160 PCIe Card instalada a fin de facilitar la circulación del aire. Es posible que el chasis de su servidor contenga una portadora de tarjeta u otra configuración. Consulte el manual de servicio del servidor para obtener instrucciones de instalación de la tarjeta PCIe.-
Asegúrese de haber tomado medidas antiestáticas.
Consulte ESD Safety Measures.
- Detenga el funcionamiento activo del servidor.
-
Apague el servidor.
Apague el sistema.
- Desconecte todos los cables de alimentación de las fuentes de alimentación del servidor.
- Extraiga la cubierta del chasis.
-
Asegúrese de haber tomado medidas antiestáticas.
-
Registre el número de serie de Oracle F160 Flash Card y el número de ranura PCIe donde instalará la tarjeta.
La información de la ranura de este servidor se podrá utilizar más adelante para identificar las tarjetas Oracle F160 Flash Card de la consola.
Consulte el manual de servicio del servidor.
-
Inserte Oracle F160 Flash Card en la ranura PCIe admitida.
- Extraiga el panel de soporte del espacio vacío del chasis del servidor que se alinea con la ranura PCIe vacía. Guarde el tornillo del soporte, si corresponde.
- Presione hacia abajo suave pero firmemente para colocar correctamente la tarjeta en la ranura.

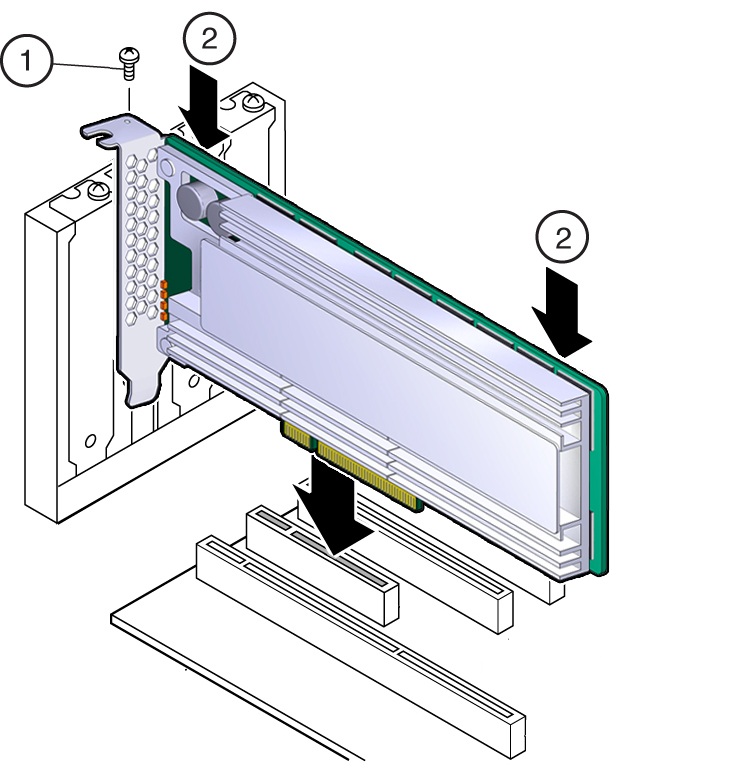

En la figura siguiente, se muestra cómo insertar Oracle F160 Flash Card en una ranura PCI Express:
Notas - Es posible que el chasis de su servidor contenga una portadora de tarjeta u otra configuración. Consulte el manual de servicio del servidor para obtener instrucciones de instalación de la tarjeta PCIe. -
Fije el soporte de la tarjeta al chasis del servidor.
Acople el mecanismo de retención del servidor para fijar la tarjeta al chasis del servidor.
O bien, instale el tornillo del soporte, según se requiera, para fijar la tarjeta al chasis del servidor.
-
Vuelva a poner el servidor en servicio.
Consulte el manual de servicio del servidor.
- Vuelva a colocar la cubierta, si corresponde.
- Vuelva a conectar el cable de alimentación y todos los cables de red.
-
Encienda el sistema.
La inserción de hardware de la tarjeta está completa.
-
Configure el servidor para la nueva tarjeta Oracle F160 Flash Card.
Consulte la guía de administración de los servidores o la documentación del sistema operativo.
- Si corresponde, ejecute los comandos requeridos de su sistema para instalar el controlador del dispositivo de la nueva Oracle F160 Flash Card.
- Si corresponde, ejecute los comandos necesarios para que el sistema reconozca la tarjeta Oracle F160 Flash Card nueva.
-
Compruebe que la instalación de Oracle F160 Flash Card se haya completado de manera correcta mediante el sistema operativo del servidor.
Una vez finalizada la instalación, la tarjeta Oracle Flash Accelerator F160 PCIe Card estará visible en el sistema operativo de su servidor.
- Configure el sistema para optimizar el uso de la tecnología Flash.
