使用 BIOS 配置实用程序创建可引导的逻辑驱动器

本节介绍如何使用 BIOS 配置实用程序在 x86 系统上创建逻辑驱动器。然后可以将此逻辑驱动器定义为可引导，并将操作系统安装到该逻辑驱动器中。如果已将系统 BIOS 设置为 Legacy 引导模式，则按照本节中的过程操作。如果已将系统 BIOS 设置为 UEFI 引导模式，则不要执行本节中的过程，而是转到使用 "LSI MegaRAID Configuration Utility" 菜单创建可引导的逻辑驱动器。

在执行本节中的步骤之前，请确认 HBA 上的固件级别，必要时执行任何固件更新。有关更新固件的信息，请参见Chapter 4, HBA 软件安装。

按照所列顺序执行以下过程，在 x86 系统上创建逻辑驱动器：

验证驱动器是否可用于逻辑驱动器创建

此过程可帮助您确定要用于配置逻辑驱动器的驱动器。

从 Oracle Integrated Lights Out Manager (ILOM) 软件或视频图形阵列 (Video Graphics Array, VGA) 视频端口访问系统控制台。
启动系统引导。
在引导过程中，BIOS 初始化标题列出了有关发现的 SAS 适配器和设备的信息，这些适配器和设备连接至系统中发现的 HBA。
在引导过程中键入 CTRL+R 以启动 BIOS 配置实用程序。
在访问实用程序的主页时，查看在实用程序中列出的驱动器以确定哪些驱动器可用于逻辑驱动器创建。
请注意在以下示例中，有两个未配置的驱动器，即驱动器 02 和 03，可用于创建虚拟驱动器。

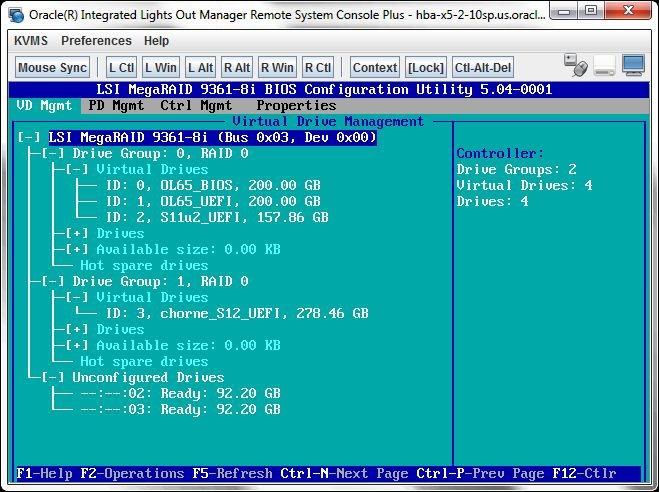

图 3-15 查看可用于创建虚拟驱动器的驱动器

创建虚拟驱动器

验证了哪些驱动器可用于逻辑驱动器配置（如验证驱动器是否可用于逻辑驱动器创建中所述）之后，即可使用这些驱动器来创建逻辑驱动器。在以下过程中，驱动器 2 和 3（02、03）将用于创建 RAID 1 卷。

在 BIOS 配置实用程序中，使用方向键导航至 HBA，按 F2 键以查看 "Operations" 菜单。
使用方向键导航至 "Create Virtual Drive" 菜单选项，然后按 Enter 键。

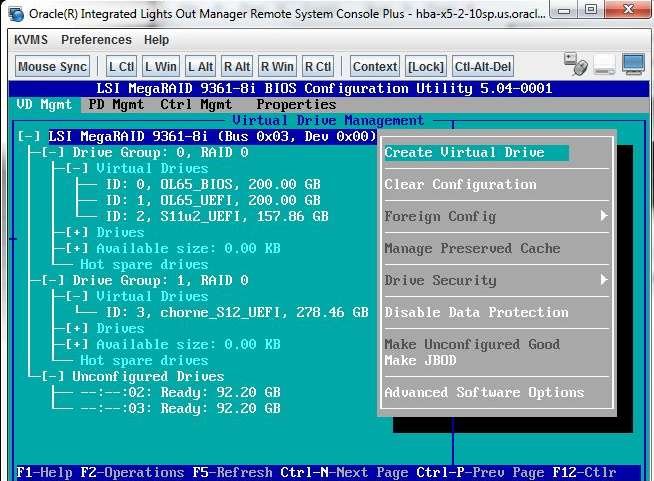

图 3-16 "Create Virtual Drive" 菜单选项
从显示的页面中，在 "RAID Level" 字段上按 Enter 键，再从显示的弹出窗口中，基于您的要求使用方向键选择所需的 RAID 级别，然后按 Enter 键退出弹出窗口。

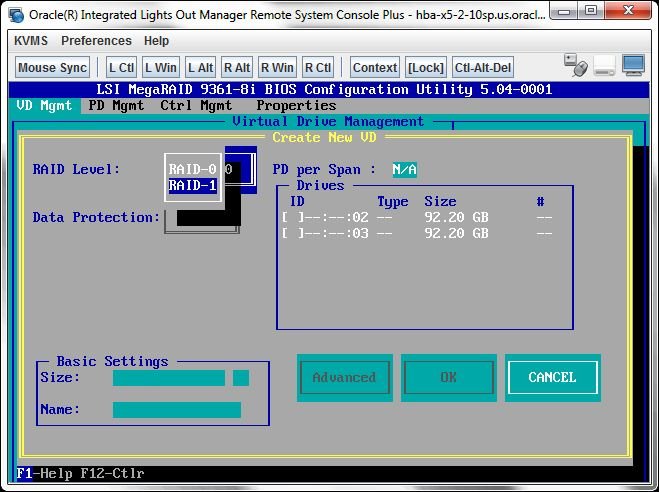

图 3-17 选择新逻辑驱动器的 RAID 级别
使用方向键导航至 "Drives" 框。
在 "Drives" 框中仅显示可配置在逻辑驱动器中的驱动器。
对于逻辑驱动器中所需的每个驱动器，导航至该驱动器，然后在其 "ID" 字段中按 Enter 键以在该字段中生成 X。
这将选择要包括在逻辑驱动器配置中的驱动器。

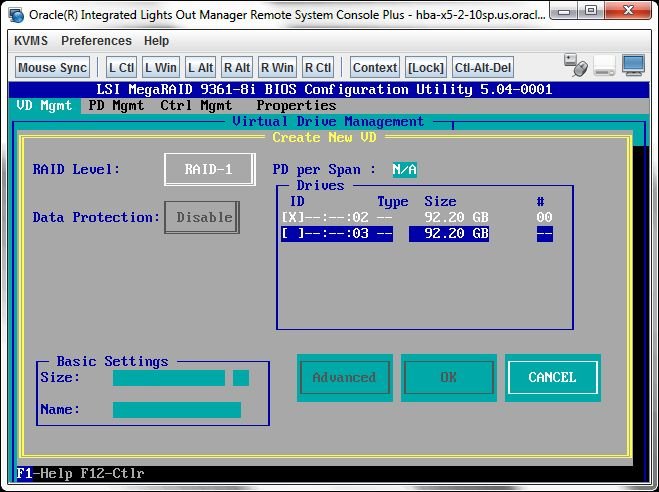

图 3-18 选择要包括在逻辑驱动器配置中的驱动器
选择要包括在逻辑驱动器中的所有驱动器后，使用方向键导航至 "OK" 按钮，然后按 Enter 键。

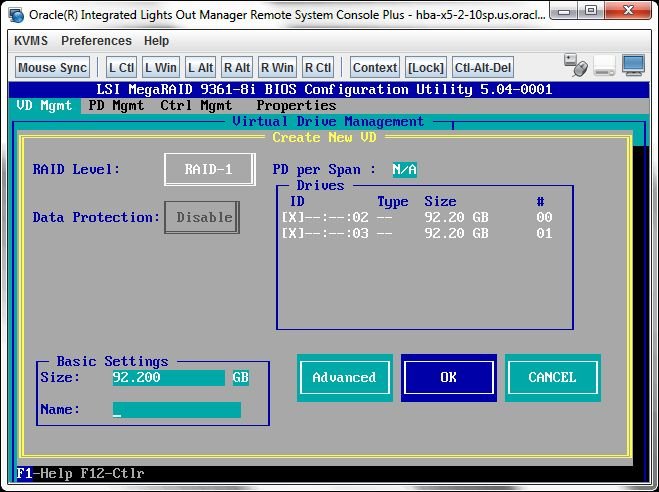

图 3-19 确认逻辑驱动器的创建
在显示的下一页上，使用方向键移至 "OK" 按钮，然后按 Enter 键。

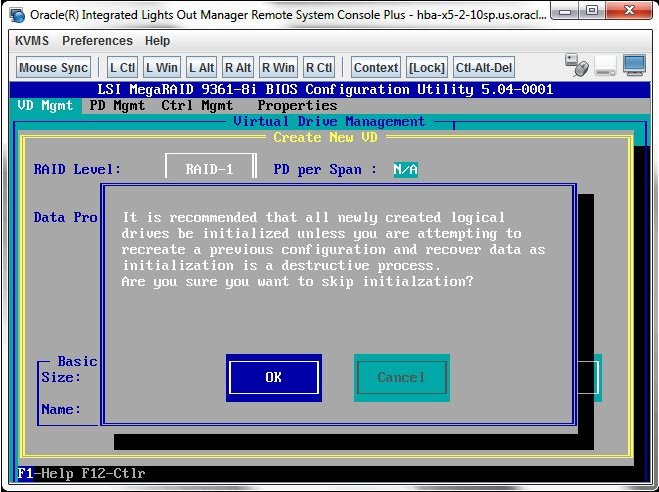

图 3-20 完成逻辑驱动器的创建

逻辑驱动器现已创建。
要验证逻辑驱动器的创建，请在 BIOS 配置实用程序的主页上查看驱动器组，并注意现在该页面上显示的新驱动器组。
在该示例中，创建了驱动器组 2、RAID 1。

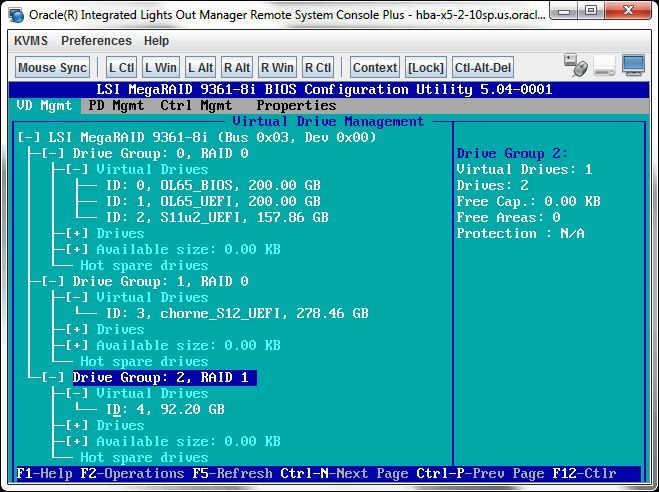

图 3-21 验证新逻辑驱动器

将新创建的逻辑驱动器定义为引导设备

如果要在新创建的逻辑驱动器上安装操作系统 (operating system, OS) 并从该驱动器引导，则执行本节中的步骤以将新逻辑驱动器定义为您系统的引导设备。

从 BIOS 配置实用程序中，键入 CTRL+N 以导航至 "Ctrl Mgmt" 选项卡。
从 "Ctrl Mgmt" 页中，使用方向键导航至 "Boot device" 字段，然后按 Enter 键。
将显示引导设备弹出窗口。

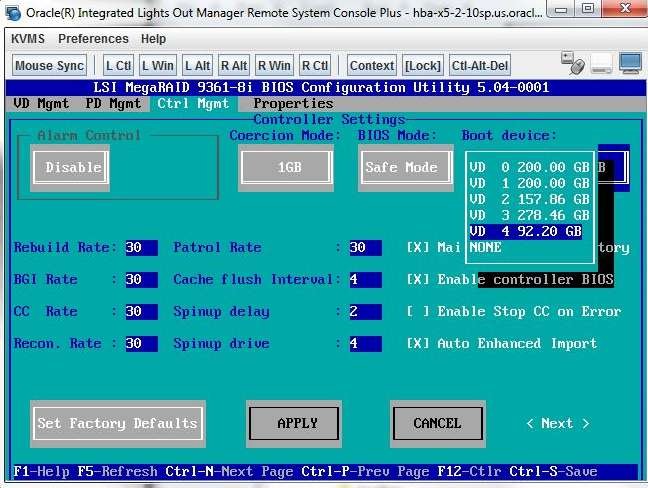

图 3-22 选择系统的引导设备
使用方向键导航至新创建的逻辑驱动器，然后按 Enter 键。
使用方向键导航至 "Apply" 按钮，然后按 Enter 键。

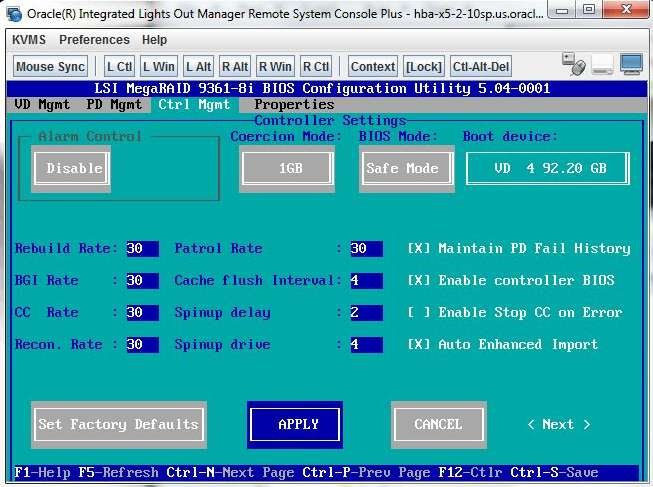

图 3-23 确认选定的引导设备
键入 CTRL+S 以保存配置。
可引导逻辑驱动器的创建已完成。要验证逻辑驱动器的标签，请参见验证逻辑驱动器的标签是否有效。
