使用 "LSI MegaRAID Configuration Utility" 菜单创建可引导的逻辑驱动器

本节介绍如何使用 BIOS 设置实用程序中的 "LSI MegaRAID Configuration Utility" 菜单在 x86 系统上创建逻辑驱动器。然后可以将此逻辑驱动器定义为可引导，并将操作系统安装到该逻辑驱动器中。如果已将系统 BIOS 设置为 UEFI 引导模式，则按照本节中的过程操作。如果已将系统 BIOS 设置为 Legacy 引导模式，则不要执行本节中的过程，而是转到使用 BIOS 配置实用程序创建可引导的逻辑驱动器。

在执行本节中的步骤之前，请确认 HBA 上的固件级别，必要时执行任何固件更新。有关更新固件的信息，请参见Chapter 4, HBA 软件安装。

按照所列顺序执行以下过程，在 x86 系统上创建逻辑驱动器：

• 确认驱动器及其插槽

• 创建逻辑驱动器

• 确认逻辑驱动器创建

确认驱动器及其插槽

此过程可帮助您确定要用于配置逻辑驱动器的驱动器。

1. 从 Oracle Integrated Lights Out Manager (ILOM) 软件或视频图形阵列 (Video Graphics Array, VGA) 视频端口访问系统控制台。
2. 启动系统引导。

   在引导过程中，BIOS 初始化标题列出了有关发现的 SAS 适配器和设备的信息，这些适配器和设备连接至系统中发现的 HBA。

3. 在引导过程中出现提示时，按 F2 键启动 BIOS 设置实用程序，然后使用向右方向键导航至 "Advanced" 菜单。
4. 使用方向键导航至 "LSI MegaRAID Configuration Utility" 菜单选项，然后按 Enter 键。

   图 3-1  "MegaRAID Configuration Utility" 菜单选项

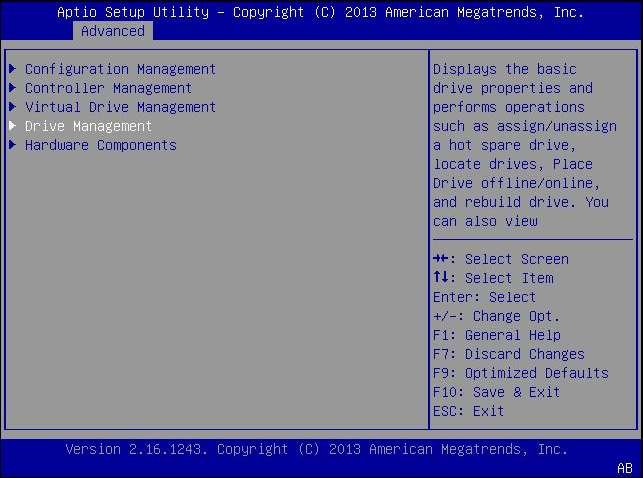

5. 从显示的菜单选项中，使用方向键导航至 "Drive Management" 菜单选项，然后按 Enter 键。

   图 3-2  "Drive Management" 菜单选项

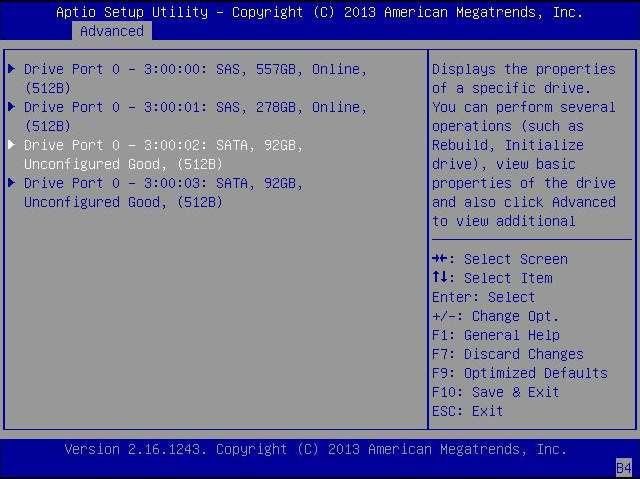

6. 从显示的页面中，查看连接的驱动器，记下它们各自的插槽以备将来参考。

   在以下示例中，插槽 0、1、2 和 3 中共有四个驱动器。插槽 2 和 3 当前未使用（通过 Unconfigured Good 文本可以看出）。可以将 Unconfigured Good 驱动器用作逻辑驱动器配置的一部分。

   图 3-3  连接到 HBA 的驱动器




创建逻辑驱动器

验证了哪些驱动器可用于逻辑驱动器配置（如确认驱动器及其插槽 中所述）之后，即可使用这些驱动器来创建逻辑驱动器。在以下过程中，驱动器 2 和 3（3:00:02、3:00:03）将用于创建 RAID 1 卷。

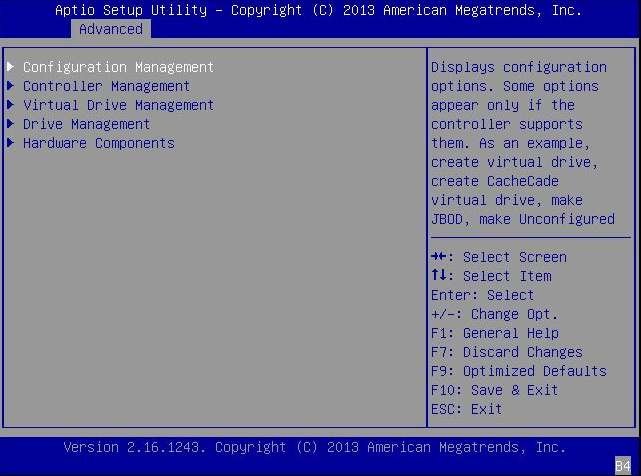

1. 从显示已连接驱动器的 "Drive Management" 屏幕中（Figure 3–3）中，按 Esc 键返回到上一菜单，使用方向键导航至 "Configuration Management" 菜单选项，然后按 Enter 键。

   图 3-4  "Configuration Management" 菜单选项

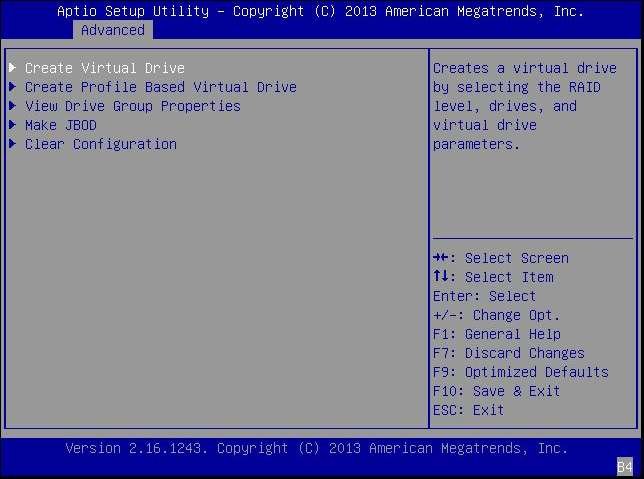

2. 从显示的页面中，使用方向键导航至 "Create Virtual Drive" 菜单选项，然后按 Enter 键。

   图 3-5  "Create Vrtual Drive" 菜单选项

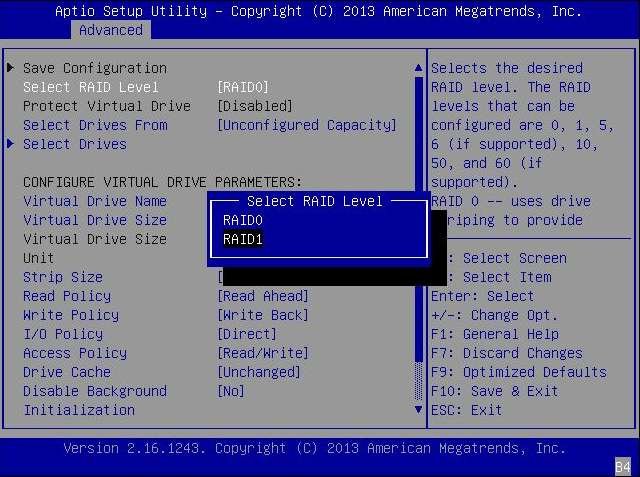

3. 从显示的页面中，导航至 "Select RAID Level" 字段，按 Enter 键显示 "Select RAID Level" 弹出窗口，基于您的要求选择所需的 RAID 级别，然后按 Enter 键。

   在以下示例中，已选中 RAID 1 级别。

   图 3-6  选择虚拟驱动器的 RAID 级别

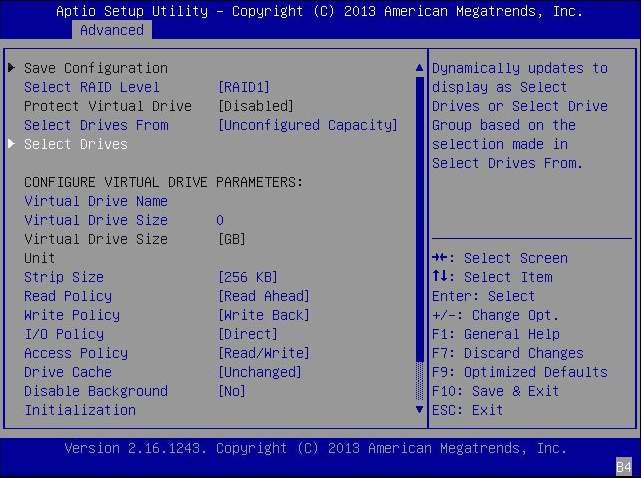

4. 使用方向键导航至 "Select Drives" 字段并按 Enter 键。

   图 3-7  选择 "Select Drives" 字段



5. 对于 RAID 卷配置中需要的每个驱动器，请执行以下操作：
   1. 使用方向键导航至该驱动器。
   2. 使用方向键导航至与驱动器关联的 "Enabled" 或 "Disabled" 字段，然后按 Enter 键。
   3. 从显示的弹出窗口中，使用方向键导航至 "Enabled" 字段，然后按 Enter 键。

      驱动器现已列为 "Enabled"。在以下示例中，启用了驱动器 2 和 3。

      图 3-8  针对 RAID 卷 1 配置启用驱动器



6. 在启用了逻辑驱动器要包含的所有驱动器后，使用方向键导航至同一页上的 "Apply Changes" 字段，然后按 Enter 键。

   现已创建了包含所启用的驱动器的逻辑驱动器，并且将显示 "Confirmation" 页。

7. 在 "Confirmation" 页上按 Enter 键以返回到 "Create Virtual Drive" 页。

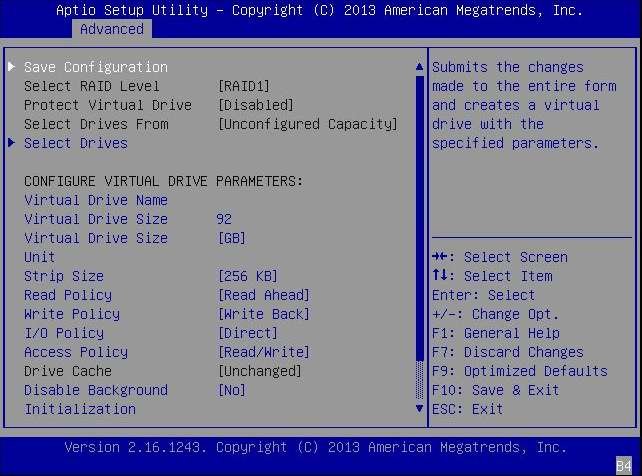

   图 3-9  "Create Virtual Drive" 页



8. 完成确认逻辑驱动器创建 中的步骤。

确认逻辑驱动器创建

开始之前

在执行此过程之前，确认各个驱动器及其插槽（请参见确认驱动器及其插槽 ）并创建一个逻辑驱动器（请参见创建逻辑驱动器）。

1. 在 "Create Virtual Drive" 页上，根据需要进行任何更改（如定义驱动器名称），然后在 "Save the Configuration" 字段上按 Enter 键以保存新配置。

   将显示 "Save Configuration confirmation" 页。

   图 3-10  确认配置

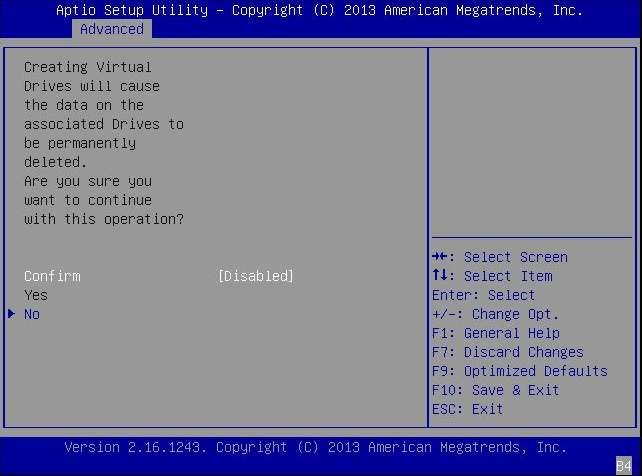

2. 通过执行以下操作确认驱动器创建：
   1. 使用方向键导航至 "Confirm" 字段并按 Enter 键。

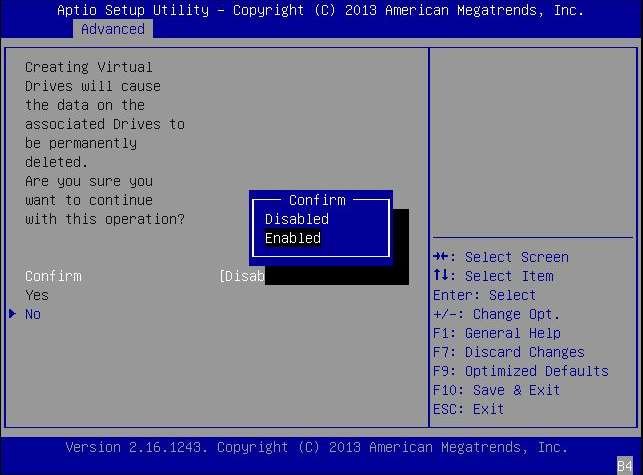

   2. 从弹出窗口中，将 "Confirm" 字段的值更改为 "Enabled" 并按 Enter 键。

      图 3-11  启用 "Confirm" 字段

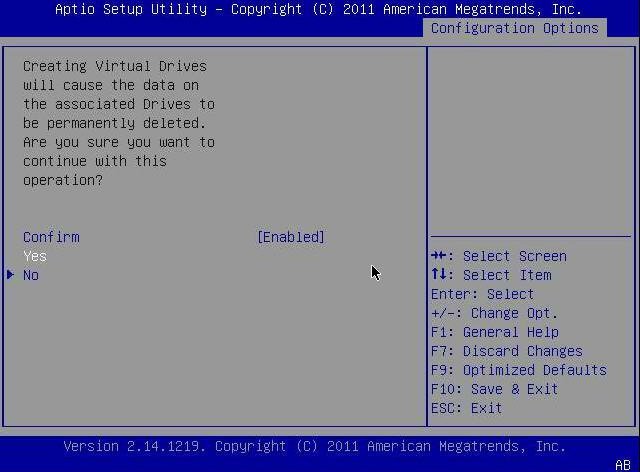

   3. 使用方向键导航至 "Yes" 字段并按 Enter 键。

      图 3-12  确认逻辑驱动器的创建



3. 在显示的页面上，按 Enter 键以完成虚拟驱动器的创建。

   将显示一条消息，指出虚拟驱动器的创建成功且所有无法配置的空闲空间都已使用。

4. 要验证逻辑驱动器（虚拟驱动器）是否已创建，请按 Esc 键返回到 "Configuration Utility" 菜单，使用方向键导航至 "View Drive Group Properties" 菜单选项（Figure 3–13），然后按 Enter 键。

   图 3-13  查看新虚拟驱动器的属性



5. 在显示的页面上查看逻辑驱动器信息。

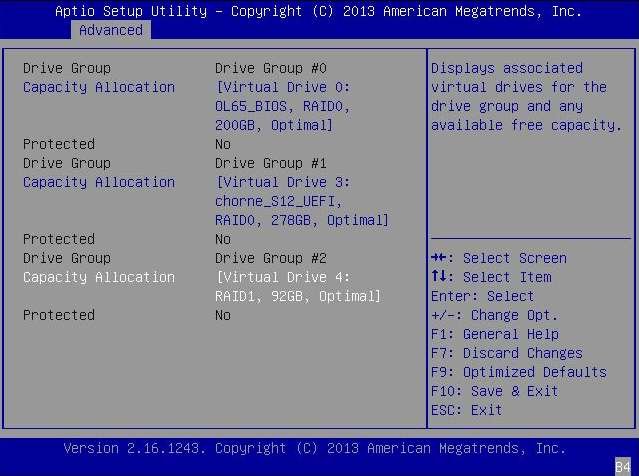

   在以下示例中，已创建驱动器组 2、虚拟驱动器 4。

   图 3-14  查看逻辑驱动器信息



6. 退出 BIOS 设置实用程序，重新引导并进入 Oracle System Assistant 实用程序（如果在系统上可用），以在该逻辑驱动器上安装 OS 或对引导驱动器进行操作。

   有关验证新创建的逻辑驱动器的标签的信息，请参见验证逻辑驱动器的标签是否有效。

   有关 Oracle System Assistant 的信息，请参阅您系统的管理指南。

   有关安装 Oracle OS 的信息，请参见安装 Oracle Solaris OS。
