BIOS 구성 유틸리티를 사용하여 부트 가능한 논리 드라이브 만들기

이 절에서는 BIOS 구성 유틸리티를 사용하여 x86 시스템에 논리 드라이브를 만드는 방법에 대해 설명합니다. 논리 드라이브를 부트 가능한 드라이브로 정의한 후 해당 논리 드라이브에 운영 체제를 설치할 수 있습니다. 시스템 BIOS를 Legacy 부트 모드로 설정한 경우 이 절에 설명된 절차를 수행하십시오. 시스템 BIOS를 UEFI 부트 모드로 설정한 경우 이 절에 설명된 절차를 수행하지 마십시오. 대신 LSI MegaRAID Configuration Utility 메뉴를 사용하여 부트 가능한 논리 드라이브 만들기로 이동하십시오.

이 절의 단계를 수행하기 전에 HBA에서 펌웨어 레벨을 확인하고 필요에 따라 펌웨어 업데이트를 수행하십시오. 펌웨어 업데이트에 대한 자세한 내용은 Chapter 4, HBA 소프트웨어 설치 항목을 참조하십시오.

나열된 순서에 따라 다음 절차를 수행하여 x86 시스템에 논리 드라이브를 만듭니다.

• 논리 드라이브 만들기에 사용 가능한 드라이브를 확인하려면

• 가상 드라이브를 만들려면

• 새로 만든 논리 드라이브를 부트 장치로 정의하려면

논리 드라이브 만들기에 사용 가능한 드라이브를 확인하려면

이 절차는 논리 드라이브 구성에 사용할 드라이브를 식별하는 데 도움이 됩니다.

1. ILOM(Integrated Lights Out Manager) 소프트웨어 또는 VGA(Video Graphics Array) 비디오 포트에서 시스템 콘솔에 액세스합니다.
2. 시스템 부트를 시작합니다.

   부트 프로세스 중 시스템에서 검색된 HBA에 연결된 검색된 SAS 어댑터 및 장치에 대한 정보가 BIOS 초기화 배너에 나열됩니다.

3. 부트 프로세스 중 CTRL+R을 입력하여 BIOS 구성 유틸리티를 실행합니다.
4. 유틸리티의 기본 페이지가 표시되면 유틸리티에 나열되는 드라이브를 검토하여 논리 드라이브 만들기에 사용 가능한 드라이브를 확인합니다.

   다음 예에서 가상 드라이브를 만드는 데 사용할 수 있는 구성되지 않은 두 개의 드라이브는 드라이브 02와 03입니다.

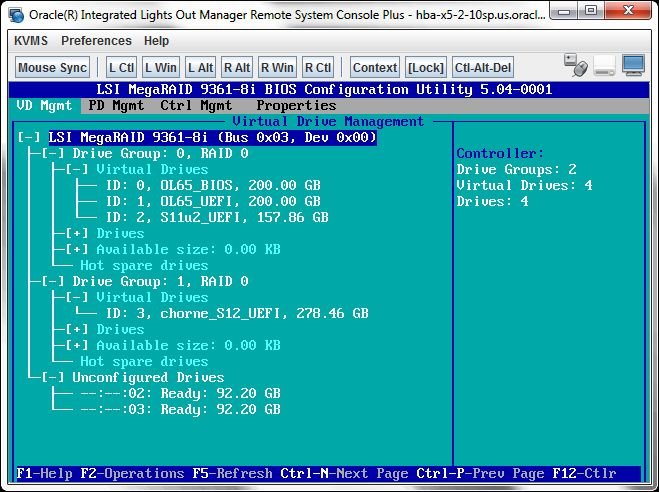

   그림 3-15  가상 드라이브 만들기에 사용 가능한 드라이브 보기




가상 드라이브를 만들려면

논리 드라이브 만들기에 사용 가능한 드라이브를 확인하려면의 설명에 따라 논리 드라이브 구성에 사용할 수 있는 드라이브를 확인한 후 해당 드라이브를 사용해서 논리 드라이브를 만들 수 있습니다. 다음 절차에서는 드라이브 2와 3(02, 03)이 RAID 1 볼륨을 만드는 데 사용됩니다.

1. BIOS 구성 유틸리티에서 화살표 키를 사용하여 HBA로 이동한 후 F2 키를 눌러 Operations 메뉴를 표시합니다.
2. 화살표 키를 사용하여 Create Virtual Drive 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다.

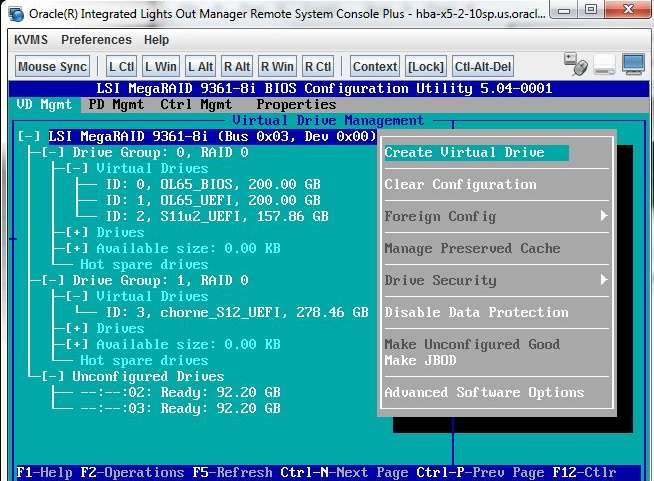

   그림 3-16  Create Virtual Drive 메뉴 옵션



3. 표시되는 페이지의 RAID Level 필드에서 Enter 키를 누르고 표시되는 팝업 창에서 화살표 키를 사용하여 요구 사항에 따라 원하는 RAID 레벨을 선택한 후 Enter 키를 눌러 팝업 창을 종료합니다.

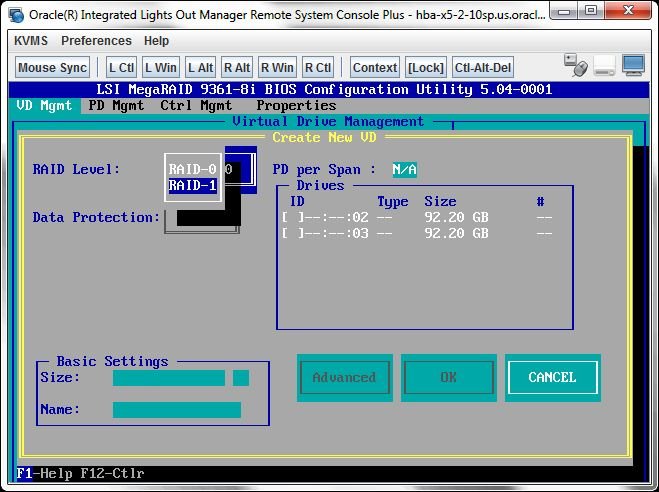

   그림 3-17  새 논리 드라이브의 RAID 레벨 선택



4. 화살표 키를 사용하여 Drives 상자로 이동합니다.

   로컬 드라이브에서 구성할 수 있는 드라이브만 Drives 상자에 표시됩니다.

5. 논리 드라이브에서 원하는 각 드라이브에 대해 해당 드라이브로 이동한 후 ID 필드에서 Enter 키를 눌러 필드에 X를 생성합니다.

   그러면 논리 드라이브 구성에 포함될 드라이브가 선택됩니다.

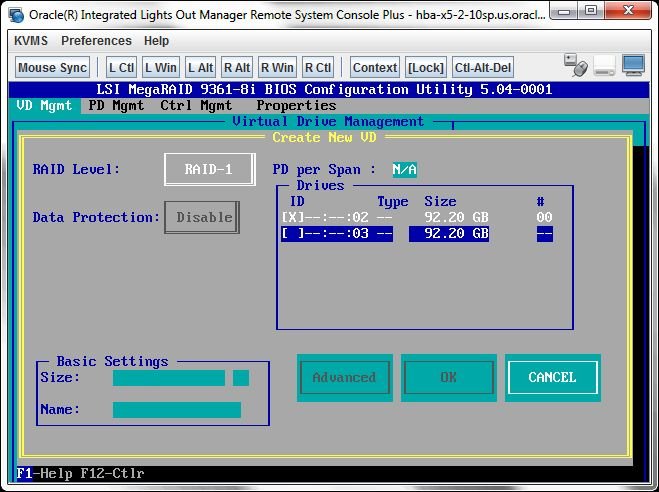

   그림 3-18  논리 드라이브 구성에 포함될 드라이브 선택



6. 논리 드라이브에 포함될 드라이브를 모두 선택한 후 화살표 키를 사용하여 OK 버튼으로 이동한 후 Enter 키를 누릅니다.

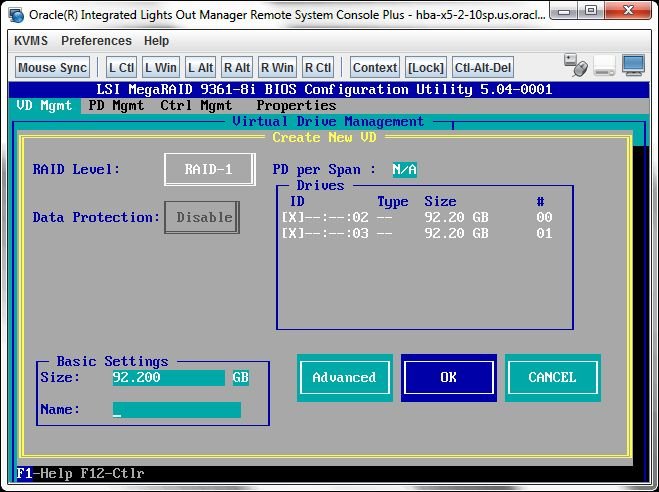

   그림 3-19  논리 드라이브 만들기 확인



7. 표시되는 다음 페이지에서 화살표 키를 사용하여 OK 버튼으로 이동한 후 Enter 키를 누릅니다.

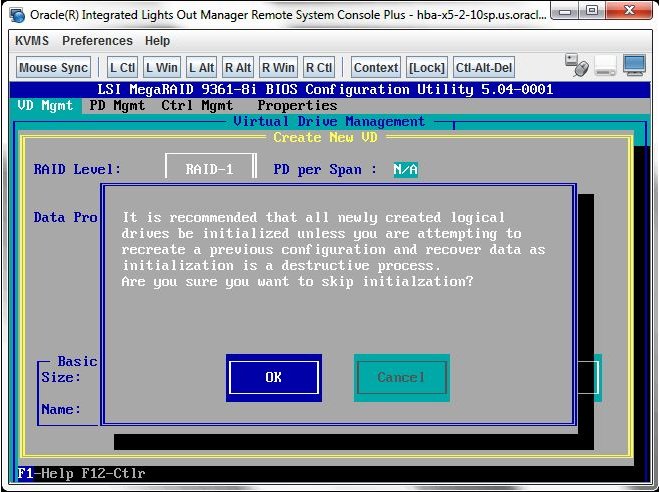

   그림 3-20  논리 드라이브 만들기 완료




   논리 드라이브가 만들어졌습니다.

8. 논리 드라이브가 만들어졌는지 확인하려면 BIOS 구성 유틸리티의 기본 페이지에서 드라이브 그룹을 검토한 후 페이지에 현재 표시된 새 드라이브 그룹을 기록해 둡니다.

   이 예에서는 Drive Group 2, RAID 1이 만들어졌습니다.

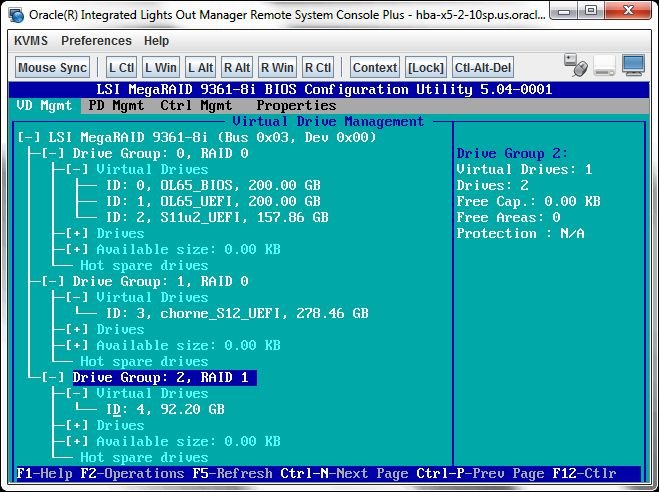

   그림 3-21  새 논리 드라이브 확인




새로 만든 논리 드라이브를 부트 장치로 정의하려면

새로 만든 논리 드라이브에 OS(운영 체제)를 설치하고 이 드라이브에서 부트하려면 이 절에 설명된 단계를 수행하여 새 논리 드라이브를 시스템의 부트 장치로 정의하십시오.

1. BIOS 구성 유틸리티에서 CTRL+N을 입력하여 Ctrl Mgmt 탭으로 이동합니다.
2. Ctrl Mgmt 페이지에서 화살표 키를 사용하여 Boot device 필드로 이동한 후 Enter 키를 누릅니다.

   boot device 팝업 창이 표시됩니다.

   그림 3-22  시스템의 부트 장치 선택



3. 화살표 키를 사용하여 새로 만든 논리 드라이브로 이동한 후 Enter 키를 누릅니다.
4. 화살표 키를 사용하여 Apply 버튼으로 이동한 후 Enter 키를 누릅니다.

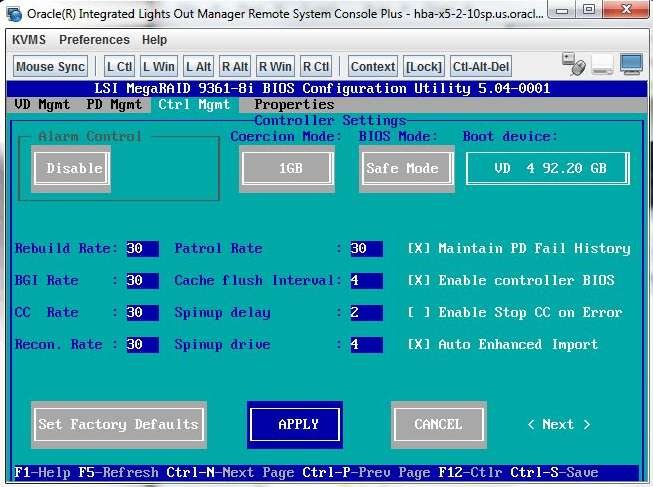

   그림 3-23  선택한 부트 장치 확인



5. CTRL+S를 입력하여 구성을 저장합니다.

   부트 가능한 논리 드라이브 만들기가 완료되었습니다. 논리 드라이브 레이블의 유효성을 검증하려면 논리 드라이브의 레이블이 유효한지 확인하려면을 참조하십시오.
