LSI MegaRAID Configuration Utility 메뉴를 사용하여 부트 가능한 논리 드라이브 만들기

이 절에서는 BIOS Setup Utility의 LSI MegaRAID Configuration Utility 메뉴를 사용하여 x86 시스템에 논리 드라이브를 만드는 방법에 대해 설명합니다. 논리 드라이브를 부트 가능한 드라이브로 정의한 후 해당 논리 드라이브에 운영 체제를 설치할 수 있습니다. 시스템 BIOS를 UEFI 부트 모드로 설정한 경우 이 절에 설명된 절차를 수행하십시오. 시스템 BIOS를 Legacy 부트 모드로 설정한 경우 이 절에 설명된 절차를 수행하지 마십시오. 대신 BIOS 구성 유틸리티를 사용하여 부트 가능한 논리 드라이브 만들기로 이동하십시오.

이 절의 단계를 수행하기 전에 HBA에서 펌웨어 레벨을 확인하고 필요에 따라 펌웨어 업데이트를 수행하십시오. 펌웨어 업데이트에 대한 자세한 내용은Chapter 4, HBA 소프트웨어 설치를 참조하십시오.

나열된 순서에 따라 다음 절차를 수행하여 x86 시스템에 논리 드라이브를 만듭니다.

드라이브 및 해당 슬롯을 확인하려면

이 절차는 논리 드라이브 구성에 사용할 드라이브를 식별하는 데 도움이 됩니다.

ILOM(Integrated Lights Out Manager) 소프트웨어 또는 VGA(Video Graphics Array) 비디오 포트에서 시스템 콘솔에 액세스합니다.

시스템 부트를 시작합니다.
부트 프로세스 중 시스템에서 검색된 HBA에 연결된 검색된 SAS 어댑터 및 장치에 대한 정보가 BIOS 초기화 배너에 나열됩니다.

부트 프로세스 중 프롬프트가 표시되면 F2 키를 눌러 BIOS Setup Utility를 실행한 후 오른쪽 화살표 키를 사용하여 Advanced 메뉴로 이동합니다.

화살표 키를 사용하여 LSI MegaRAID Configuration Utility 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다.
그림 3-1 MegaRAID Configuration Utility 메뉴 옵션

표시되는 메뉴 옵션에서 화살표 키를 사용하여 Drive Management 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다.

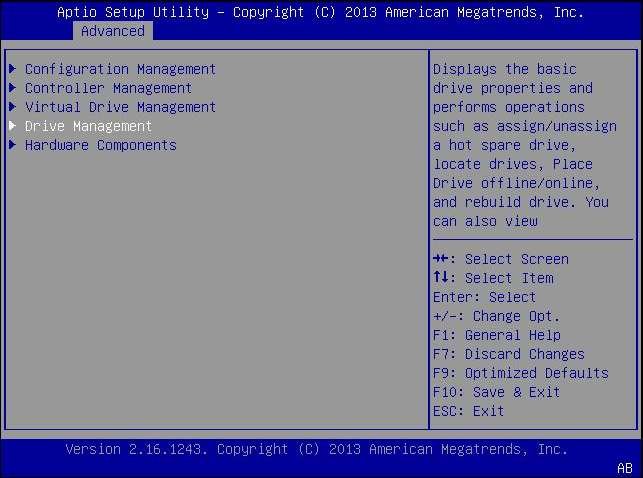

그림 3-2 Drive Management 메뉴 옵션
표시되는 페이지에서 연결된 드라이브를 검토한 후 나중에 참조할 수 있도록 각 슬롯을 기록해 둡니다.
다음 예에서는 Slots 0, 1, 2, 3에 4개의 드라이브가 있습니다. 슬롯 2와 3은 현재 사용되지 않고 있습니다(Unconfigured Good 텍스트로 표시됨). Unconfigured Good 드라이브는 논리 드라이브 구성의 일부로 사용할 수 있습니다.

그림 3-3 HBA에 연결된 드라이브

논리 드라이브를 만들려면

드라이브 및 해당 슬롯을 확인하려면 의 설명에 따라 논리 드라이브 구성에 사용할 수 있는 드라이브를 확인한 후 해당 드라이브를 사용해서 논리 드라이브를 만들 수 있습니다. 다음 절차에서는 드라이브 2와 3(3:00:02, 3:00:03)이 RAID 1 볼륨을 만드는 데 사용됩니다.

연결된 드라이브가 표시되어 있는 Drive Management 화면(Figure 3–3)에서 Esc 키를 눌러 이전 메뉴로 돌아온 후 화살표 키를 사용하여 Configuration Management 메뉴 옵션으로 이동하고 Enter 키를 누릅니다.
그림 3-4 Configuration Management 메뉴 옵션
표시되는 페이지에서 화살표 키를 사용하여 Create Virtual Drive 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다.
그림 3-5 Create Virtual Drive 메뉴 옵션

표시되는 페이지에서 Select RAID Level 필드로 이동하고 Enter 키를 눌러 Select RAID Level 팝업 창을 표시한 다음 요구 사항에 따라 원하는 RAID 레벨을 선택한 후 Enter 키를 누릅니다.
다음 예에서는 RAID 1 레벨이 선택되어 있습니다.

그림 3-6 가상 드라이브의 RAID 레벨 선택
화살표 키를 사용하여 Select Drives 필드로 이동한 후 Enter 키를 누릅니다.

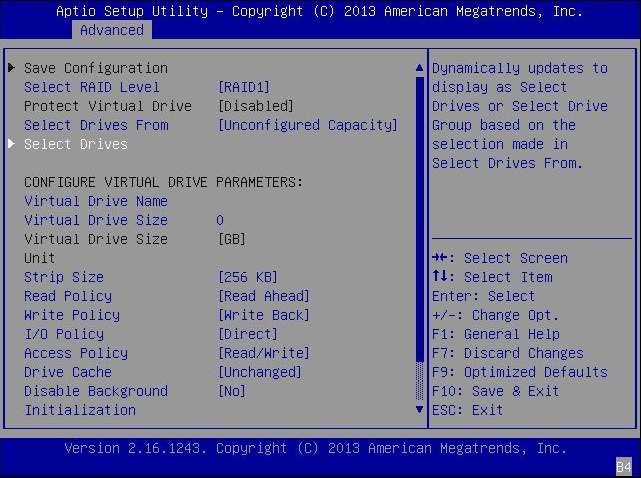

그림 3-7 Select Drives 필드 선택

RAID 볼륨 구성에 포함하려는 각 드라이브에 대해 다음을 수행합니다.
1. 화살표 키를 사용하여 드라이브로 이동합니다.
2. 화살표 키를 사용하여 해당 드라이브와 연관된 Enabled 또는 Disabled 필드로 이동한 후 Enter 키를 누릅니다.
3. 표시되는 팝업 창에서 화살표 키를 사용하여 Enabled 필드로 이동한 후 Enter 키를 누릅니다.
  드라이브가 이제 Enabled로 나열됩니다. 다음 예에서는 드라이브 2와 3이 사용으로 설정되어 있습니다.

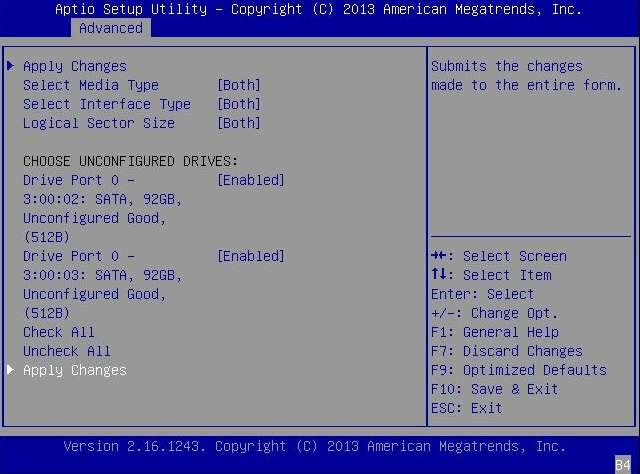

  그림 3-8 RAID 볼륨 1 구성에 대한 드라이브를 사용으로 설정

논리 드라이브에 포함될 드라이브를 모두 사용으로 설정한 후 화살표 키를 사용하여 동일한 페이지의 Apply Changes 필드로 이동하고 Enter 키를 누릅니다.
사용으로 설정한 드라이브를 이용해서 논리 드라이브가 만들어지고 Confirmation 페이지가 표시됩니다.
Confirmation 페이지에서 Enter 키를 눌러 Create Virtual Drive 페이지로 돌아옵니다.

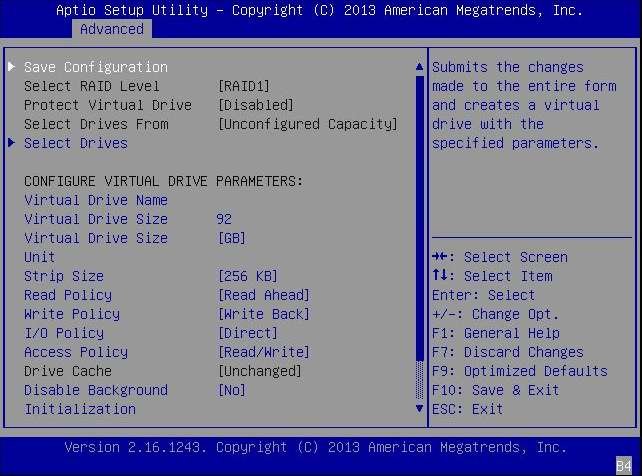

그림 3-9 Create Virtual Drive 페이지

논리 드라이브 만들기를 확인하려면의 단계를 완료합니다.

논리 드라이브 만들기를 확인하려면

시작하기 전에

이 절차를 수행하기 전에 드라이브 및 해당 슬롯을 확인(드라이브 및 해당 슬롯을 확인하려면 참조)한 후 논리 드라이브를 만듭니다(논리 드라이브를 만들려면 참조).

Create Virtual Drive 페이지에서 선택적으로 원하는 사항을 변경(예: 드라이브 이름 정의)한 후 Save the Configuration 필드에서 Enter 키를 눌러 새 구성을 저장합니다.
Save Configuration 확인 페이지가 표시됩니다.

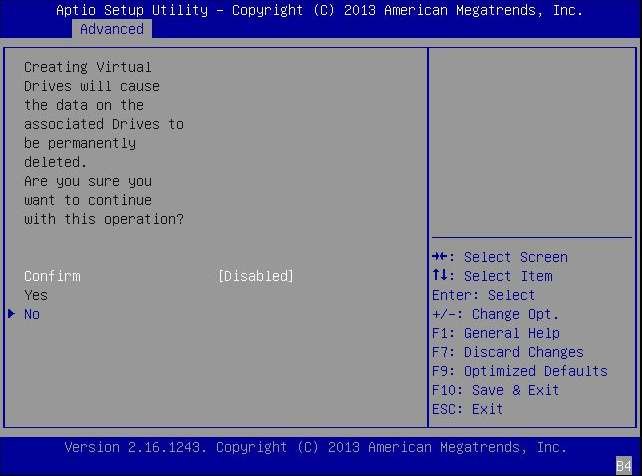

그림 3-10 구성 확인

다음을 수행하여 드라이브 만들기를 확인합니다.
1. 화살표 키를 사용하여 Confirm 필드로 이동한 후 Enter 키를 누릅니다.
2. 팝업 창에서 Confirm 필드 값을 Enabled로 변경하고 Enter 키를 누릅니다.

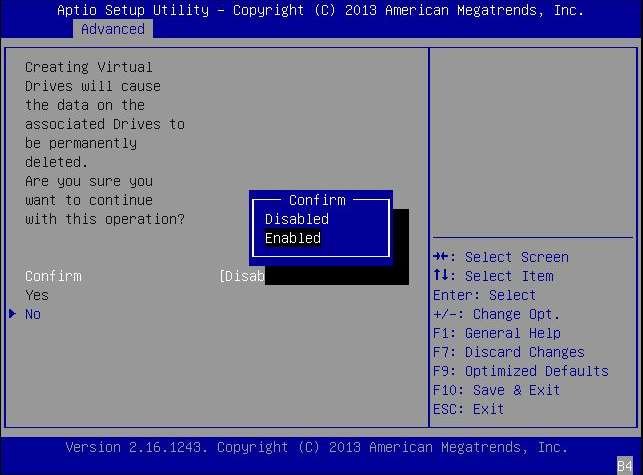

  그림 3-11 Confirm 필드를 사용으로 설정
3. 화살표 키를 사용하여 Yes 필드로 이동한 후 Enter 키를 누릅니다.
  그림 3-12 논리 드라이브 만들기 확인
표시되는 페이지에서 Enter 키를 눌러 가상 드라이브 만들기를 완료합니다.
가상 드라이브가 성공적으로 만들어졌으며 사용 가능한 구성되지 않은 공간이 모두 사용되었다는 메시지가 표시됩니다.

논리 드라이브(가상 드라이브)가 만들어졌는지 확인하려면 Esc 키를 눌러 Configuration Utility 메뉴로 돌아가서 화살표 키를 사용하여 View Drive Group Properties 메뉴 옵션(Figure 3–13)으로 이동한 후 Enter 키를 누릅니다.

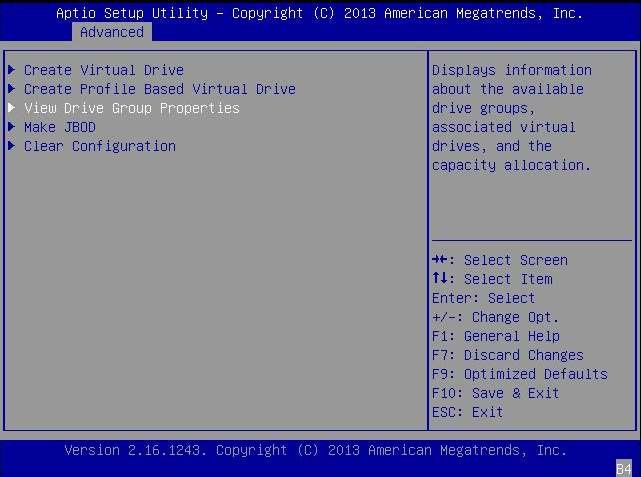

그림 3-13 New Virtual Drive 등록 정보 보기
표시되는 페이지에서 논리 드라이브 정보를 검토합니다.
다음 예에서는 Drive Group 2, Virtual Drive 4가 만들어졌습니다.

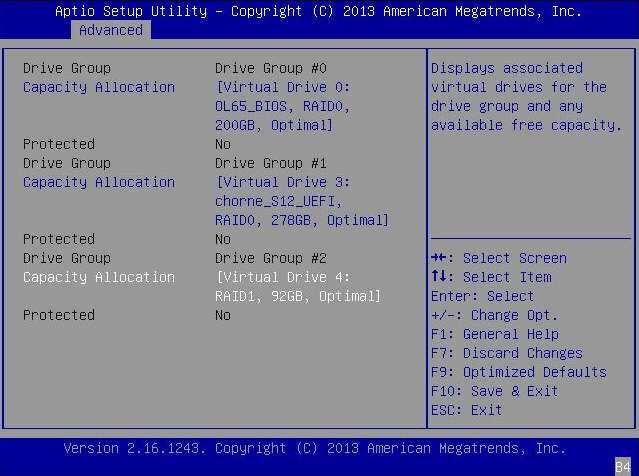

그림 3-14 논리 드라이브 정보 보기

BIOS Setup Utility를 종료하고 Oracle System Assistant 유틸리티(시스템에서 사용 가능한 경우)로 재부트하여 해당 논리 드라이브에 OS를 설치하거나 부트 드라이브를 조정합니다.
새로 만든 논리 드라이브 레이블 확인에 대한 자세한 내용은 논리 드라이브의 레이블이 유효한지 확인하려면을 참조하십시오.

Oracle System Assistant에 대한 자세한 내용은 해당 시스템용 관리 설명서를 참조하십시오.

Oracle OS에 대한 자세한 내용은 Oracle Solaris OS 설치를 참조하십시오.
