Utilisation de l'utilitaire de configuration du BIOS pour créer une unité logique amorçable

Cette section décrit comment utiliser l'utilitaire de configuration du BIOS pour créer une unité logique sur un système x86. Vous pouvez ensuite définir l'unité logique comme amorçable et installer le système d'exploitation sur cette unité. Suivez les procédures décrites dans cette section si vous avez configuré le BIOS de votre système en mode d'initialisation Legacy. Si vous avez configuré le BIOS de votre système en mode d'initialisation BIOS, vous ne devez pas suivre les procédures décrites dans cette section. Au lieu de cela, passez à la section Utilisation du menu LSI MegaRAID Configuration Utility pour créer une unité logique amorçable.

Avant d'effectuer les étapes de cette section, vérifiez la version du microprogramme du HBA et effectuez toute mise à jour nécessaire. Pour plus d'informations sur la mise à jour du microprogramme, reportez-vous au Chapter 4, Installation du logiciel du HBA.

Appliquez les procédures suivantes dans l'ordre indiqué afin de créer une unité logique sur un système x86 :

• Vérification des unités disponibles pour la création d'unité logique

• Création d'une unité virtuelle

• Définition de la nouvelle unité logique en tant que périphérique d'initialisation

Vérification des unités disponibles pour la création d'unité logique

Cette procédure vous aide à identifier les unités à utiliser dans une configuration d'unité logique.

1. Accédez à la console du système via le logiciel Integrated Lights Out Manager (ILOM) ou le port vidéo Video Graphics Array (VGA).
2. Lancez une initialisation du système.

   Lors du processus d'initialisation, la bannière d'initialisation BIOS affiche des informations sur les adaptateurs et périphériques SAS détectés qui sont connectés aux HBA détectés dans le système.

3. Appuyez sur CTRL+R pendant le processus d'initialisation pour lancer l'utilitaire de configuration du BIOS.
4. Une fois sur la page principale de l'utilitaire, passez en revue les unités répertoriées pour déterminer celles qui sont disponibles pour la création d'unité logique.

   Notez que, dans l'exemple suivant, il y a deux unités non configurées (Unconfigured Drives), les unités 02 et 03, qui peuvent être utilisées pour créer une unité virtuelle.

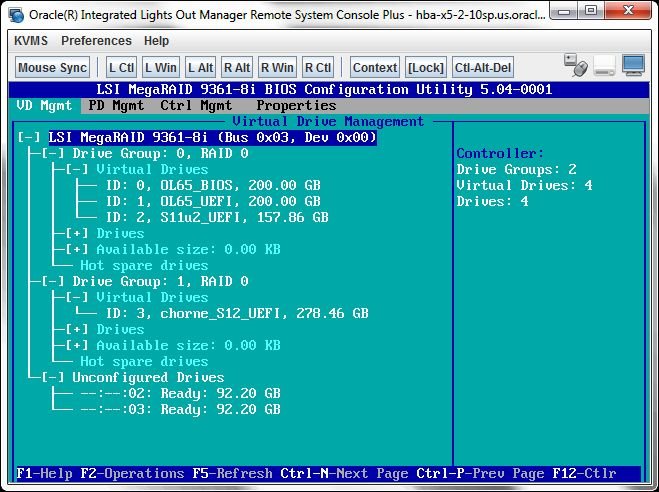

   Figure 3-15  Affichage des unités disponibles pour la création d'unité virtuelle




Création d'une unité virtuelle

Après avoir identifié les unités disponibles pour la configuration d'unité logique d'après la procédure décrite à la section Vérification des unités disponibles pour la création d'unité logique, vous pouvez utiliser ces unités pour créer une unité logique. Dans la procédure suivante, les unités 2 et 3 (02, 03) sont utilisées pour créer un volume RAID 1.

1. Dans l'utilitaire de configuration du BIOS, accédez à l'unité à l'aide des touches de direction, puis appuyez sur F2 pour afficher le menu Operations.
2. Accédez à l'option de menu Create Virtual Drive à l'aide des touches de direction et appuyez sur Entrée.

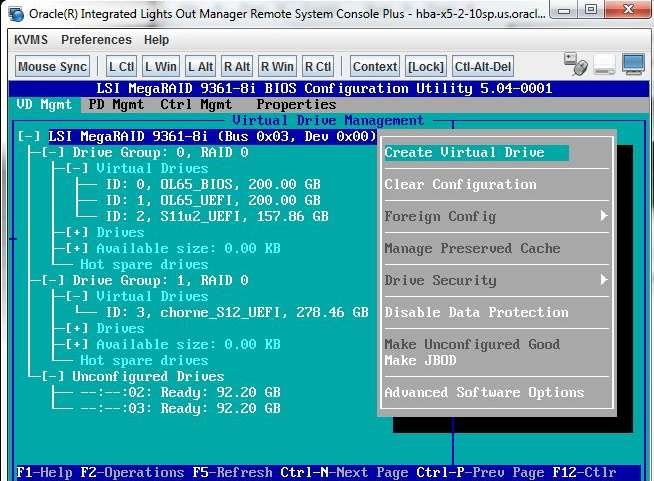

   Figure 3-16  Option de menu Create Virtual Drive



3. Dans la page qui s'affiche, accédez au champ RAID Level, appuyez sur Entrée et, dans la fenêtre contextuelle qui s'affiche, choisissez le niveau RAID souhaité en fonction de vos besoins à l'aide des touches de direction, puis appuyez sur Entrée pour fermer la fenêtre contextuelle.

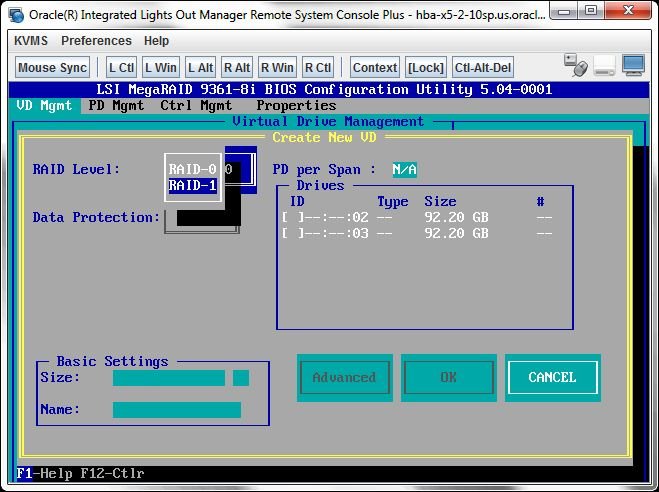

   Figure 3-17  Sélection du niveau RAID de la nouvelle unité logique



4. Accédez à la zone Drives à l'aide des touches de direction.

   Seules les unités disponibles pour être configurées en tant qu'unité logique sont affichées dans la zone Drives.

5. Pour chaque unité que vous voulez inclure dans l'unité logique, accédez à l'unité et appuyez sur Entrée dans son champ ID pour qu'un X s'affiche dans ce champ.

   Cela sélectionne l'unité pour inclusion dans la configuration d'unité logique.

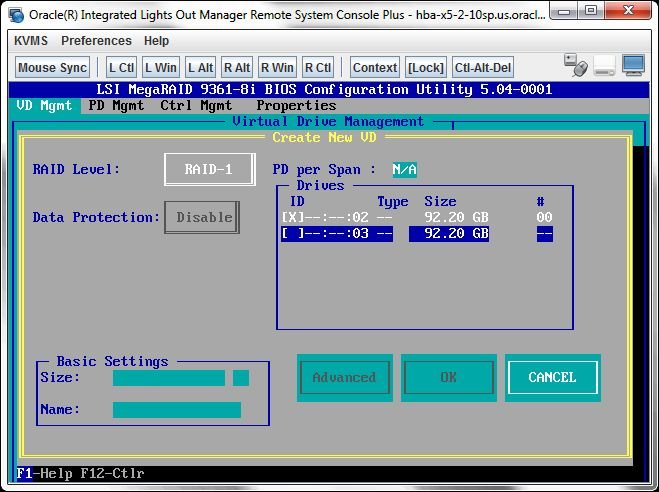

   Figure 3-18  Sélection des unités devant être incluses dans la configuration d'unité logique



6. Après avoir sélectionné toutes les unités devant être incluses dans l'unité logique, accédez au bouton OK à l'aide des touches de direction et appuyez sur Entrée.

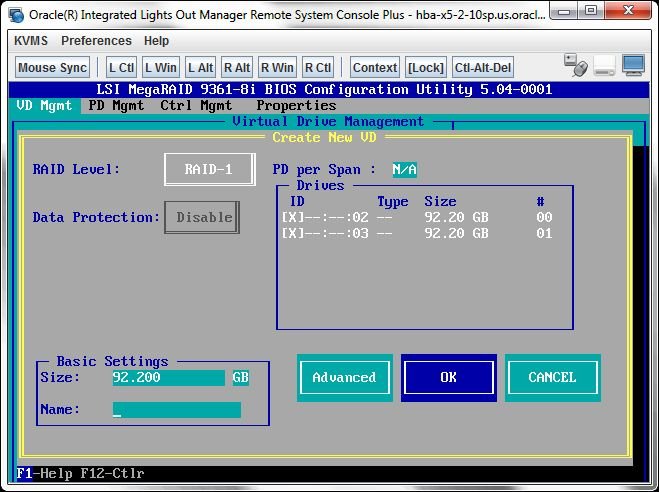

   Figure 3-19  Confirmation de la création de l'unité logique



7. Dans la fenêtre qui s'affiche ensuite, utilisez les touches de direction pour accéder au bouton OK, puis appuyez sur Entrée.

   Figure 3-20  Finalisation de la création de l'unité logique




   L'unité logique est maintenant créée.

8. Pour vérifier la création de l'unité logique, passez en revue les groupes d'unités figurant sur la page principale de l'utilitaire de configuration du BIOS et notez le nouveau groupe d'unités qui est à présent affiché.

   Dans cet exemple, l'élément Drive Group 2, RAID 1 a été créé.

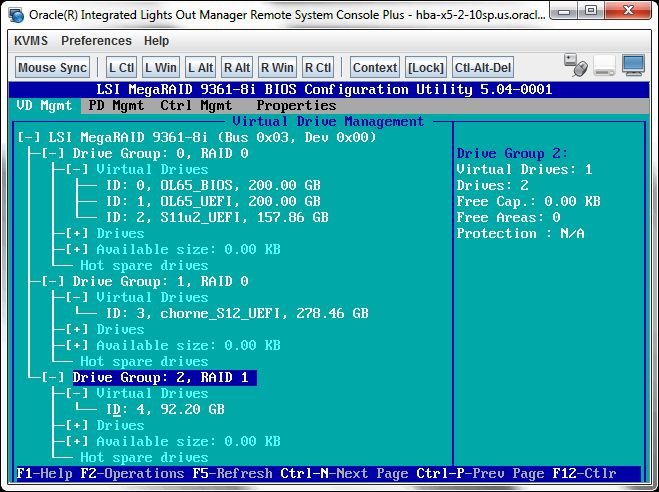

   Figure 3-21  Vérification de la nouvelle unité logique




Définition de la nouvelle unité logique en tant que périphérique d'initialisation

Si vous voulez installer un système d'exploitation (SE) sur la nouvelle unité logique et effectuer l'initialisation à partir de celle-ci, suivez la procédure décrite dans cette section pour définir cette unité en tant que périphérique d'initialisation du système.

1. Dans l'utilitaire de configuration du BIOS, appuyez sur CTRL+N pour accéder à l'onglet Ctrl Mgmt.
2. Dans la page Ctrl Mgmt, accédez au champ Boot device à l'aide des touches de direction et appuyez sur Entrée.

   La fenêtre contextuelle Boot device s'affiche.

   Figure 3-22  Sélection du périphérique d'initialisation du système



3. Accédez à la nouvelle unité logique à l'aide des touches de direction et appuyez sur Entrée.
4. Accédez au bouton Apply à l'aide des touches de direction et appuyez sur Entrée.

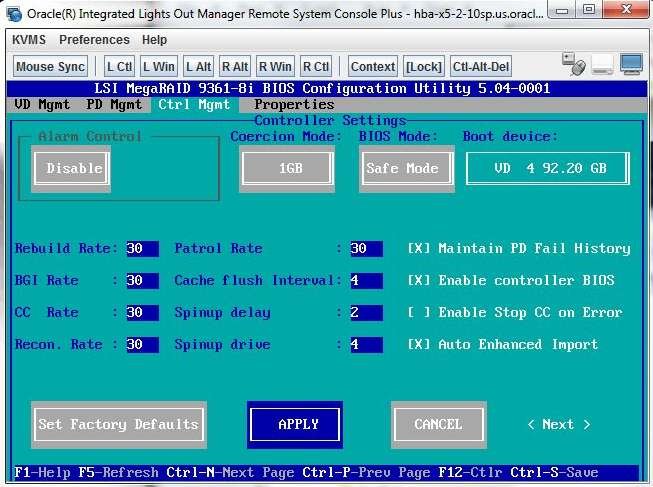

   Figure 3-23  Confirmation du périphérique d'initialisation sélectionné



5. Appuyez sur CTRL+S pour enregistrer la configuration.

   La création d'une unité logique amorçable est terminée. Pour vérifier l'étiquette de l'unité logique, reportez-vous à la section Vérification de la validité de l'étiquette d'une unité logique.
