Utilisation du menu LSI MegaRAID Configuration Utility pour créer une unité logique amorçable

Cette section décrit comment utiliser le menu LSI MegaRAID Configuration Utility pour créer une unité logique sur un système x86. Vous pouvez ensuite définir l'unité logique comme amorçable et installer le système d'exploitation sur cette unité. Suivez les procédures décrites dans cette section si vous avez configuré le BIOS de votre système en mode d'initialisation UEFI. Si vous avez configuré le BIOS de votre système en mode d'initialisation Legacy, vous ne devez pas suivre les procédures décrites dans cette section. Au lieu de cela, passez à la section Utilisation de l'utilitaire de configuration du BIOS pour créer une unité logique amorçable.

Avant d'effectuer les étapes de cette section, vérifiez la version du microprogramme du HBA et effectuez toute mise à jour nécessaire. Pour plus d'informations sur la mise à jour du microprogramme, reportez-vous au Chapter 4, Installation du logiciel du HBA.

Appliquez les procédures suivantes dans l'ordre indiqué afin de créer une unité logique sur un système x86 :

• Vérification des unités et de leurs emplacements

• Création d'une unité logique

• Confirmation de la création de l'unité logique

Vérification des unités et de leurs emplacements

Cette procédure vous aide à identifier les unités à utiliser dans une configuration d'unité logique.

1. Accédez à la console du système via le logiciel Integrated Lights Out Manager (ILOM) ou le port vidéo Video Graphics Array (VGA).
2. Lancez une initialisation du système.

   Lors du processus d'initialisation, la bannière d'initialisation BIOS affiche des informations sur les adaptateurs et périphériques SAS détectés qui sont connectés aux HBA détectés dans le système.

3. Lorsque le processus de démarrage vous y invite, appuyez sur F2 pour lancer l'utilitaire de configuration du BIOS, puis utilisez la touche de direction droite pour accéder au menu Advanced.
4. Utilisez les touches de direction pour accéder à l'option de menu LSI MegaRAID Configuration Utility et appuyez sur Entrée.

   Figure 3-1  Option de menu MegaRAID Configuration Utility



5. Parmi les options de menu proposées, accédez à l'option de menu Drive Management à l'aide des touches de direction et appuyez sur Entrée.

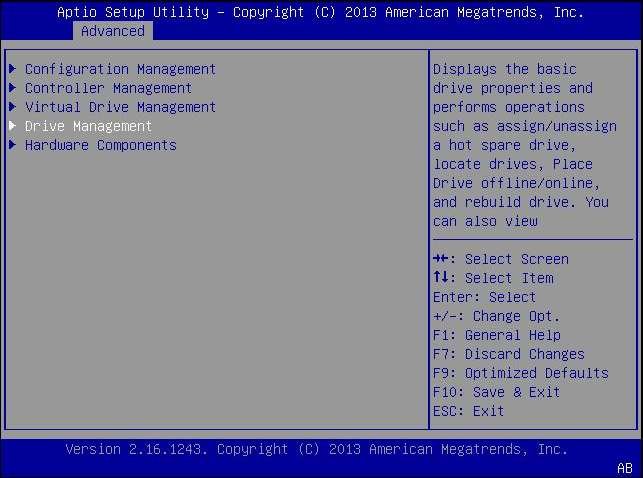

   Figure 3-2  Option de menu Drive Management



6. Dans la page affichée, passez en revue la liste des unités rattachées et notez leurs emplacements respectifs pour référence.

   Dans l'exemple suivant, 4 unités sont situées respectivement dans les emplacements 0, 1, 2 et 3. Les emplacements 2 et 3 sont actuellement inutilisés (ce qui est indiqué par la mention Unconfigured Good). Vous pouvez utiliser les unités portant la mention Unconfigured Good dans le cadre de votre configuration d'unité logique.

   Figure 3-3  Unités rattachées au HBA




Création d'une unité logique

Après avoir identifié les unités disponibles pour la configuration d'unité logique d'après la procédure décrite à la section Vérification des unités et de leurs emplacements , vous pouvez utiliser ces unités pour créer une unité logique. Dans la procédure suivante, les unités 2 et 3 (3:00:02, 3:00:03) sont utilisées pour créer un volume RAID 1.

1. Depuis l'écran Drive Management, lequel affiche les unités rattachées, (Figure 3–3), appuyez sur la touche Echap pour revenir au menu précédent, accédez à l'option de menu Configuration Management à l'aide des touches de direction et appuyez sur Entrée.

   Figure 3-4  Option de menu Configuration Management



2. Dans la page affichée, accédez à l'option de menu Create Virtual Drive à l'aide des touches de direction et appuyez sur Entrée.

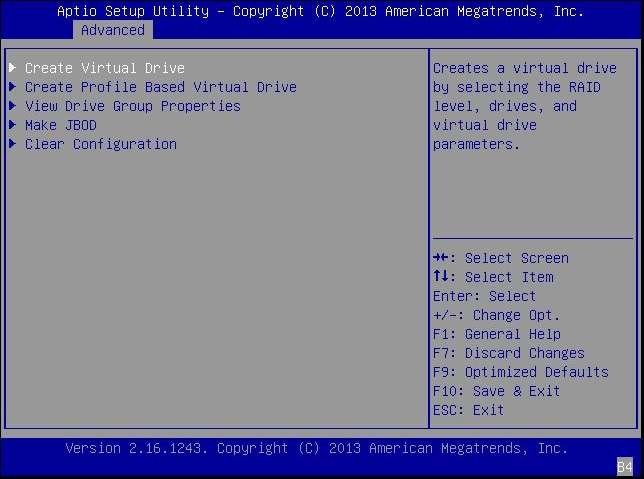

   Figure 3-5  Option de menu Create Virtual Drive



3. Dans la page affichée, accédez au champ Select RAID Level, appuyez sur Entrée pour afficher la fenêtre contextuelle Select RAID Level, choisissez le niveau RAID souhaité en fonction de vos besoins, puis appuyez sur Entrée.

   Dans l'exemple suivant, le niveau RAID 1 est sélectionné.

   Figure 3-6  Sélection du niveau RAID de l'unité virtuelle



4. Accédez au champ Select Drives à l'aide des touches de direction, puis appuyez sur Entrée.

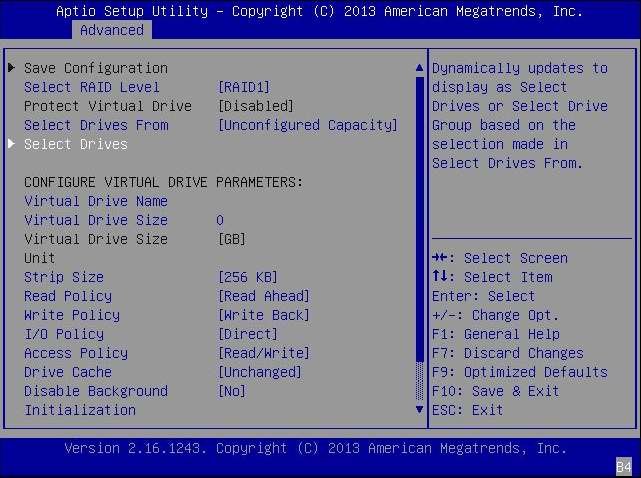

   Figure 3-7  Sélection du champ Select Drives



5. Pour chaque unité à ajouter à la configuration de volume RAID, effectuez les opérations suivantes :
   1. Accédez à l'unité à l'aide des touches de direction.
   2. A l'aide des touches de direction, accédez au champ Enabled ou Disabled associé à l'unité, puis appuyez sur Entrée.
   3. Dans la fenêtre contextuelle qui s'affiche, accédez au champ Enabled à l'aide des touches de direction et appuyez sur Entrée.

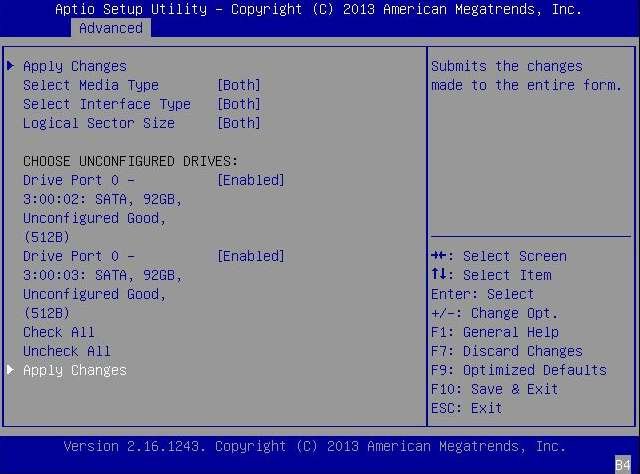

      L'unité est désormais marquée Enabled. Dans l'exemple suivant, les unités de disque 2 et 3 sont activées.

      Figure 3-8  Activation des unités pour une configuration de volume RAID 1



6. Après avoir activé toutes les unités que vous souhaitez ajouter à l'unité logique, sur la même page, accédez au champ Apply Changes à l'aide des touches de direction et appuyez sur Entrée.

   L'unité logique est maintenant créée avec les unités de disque que vous avez activées. La page Confirmation s'affiche.

7. Appuyez sur Entrée dans la page de confirmation pour revenir à la page Create Virtual Drive.

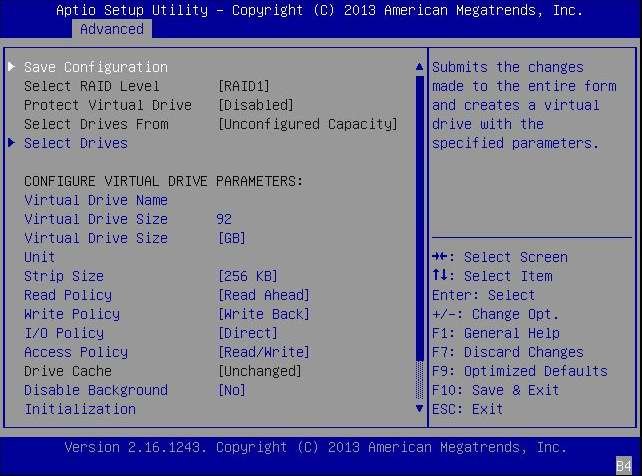

   Figure 3-9  Page Create Virtual Drive



8. Appliquez la procédure décrite à la section Confirmation de la création de l'unité logique.

Confirmation de la création de l'unité logique

Avant de commencer

Avant d'effectuer cette procédure, vérifiez les unités et leurs emplacements (voir la section Vérification des unités et de leurs emplacements ) et créez une unité logique (voir la section Création d'une unité logique).

1. Sur la page Create Virtual Drive, effectuez les éventuelles modifications souhaitées (par exemple en définissant un nom pour l'unité), puis appuyez sur Entrée dans le champ Save the Configuration pour enregistrer la nouvelle configuration.

   La page de confirmation de l'enregistrement de la configuration s'affiche.

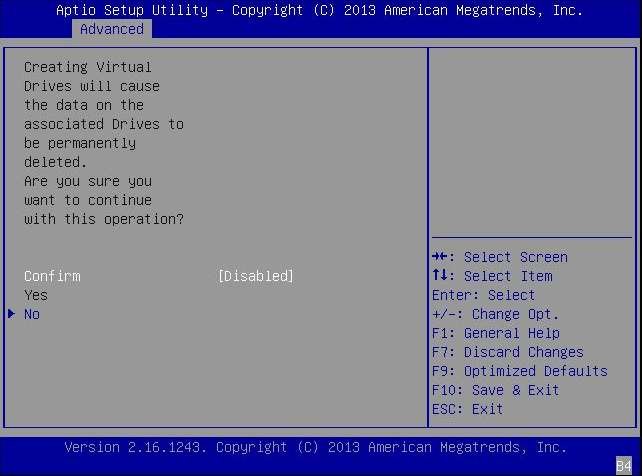

   Figure 3-10  Confirmation de l'enregistrement de la configuration



2. Confirmez la création de l'unité en effectuant l'opération suivante :
   1. Accédez au champ Confirm à l'aide des touches de direction et appuyez sur Entrée.
   2. Dans la fenêtre contextuelle, définissez la valeur du champ Confirm sur Enabled et appuyez sur Entrée.

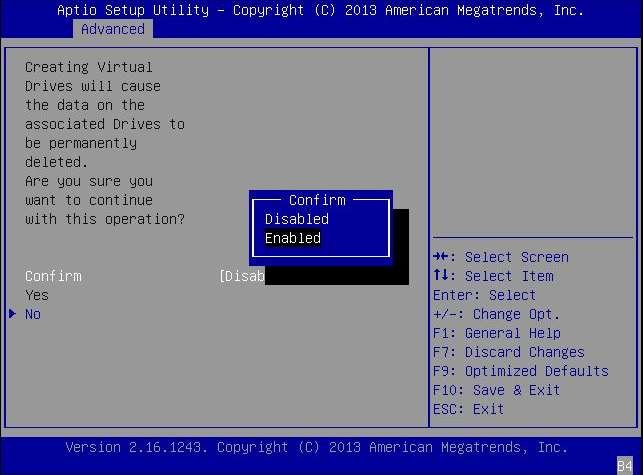

      Figure 3-11  Activation du champ Confirm



   3. Accédez au champ Yes à l'aide de la touche de direction, puis appuyez sur Entrée.

      Figure 3-12  Confirmation de la création de l'unité logique



3. Dans la page qui s'affiche, appuyez sur Entrée pour terminer la création de l'unité virtuelle.

   Un message s'affiche, indiquant que la création de l'unité virtuelle a réussi et que tout l'espace non configurable libre a été utilisé.

4. Pour vérifier que l'unité logique (unité virtuelle) a bien été créée, appuyez sur Echap pour revenir au menu Configuration Utility, accédez à l'option de menu View Drive Group Properties (Figure 3–13) à l'aide des touches de direction et appuyez sur Entrée.

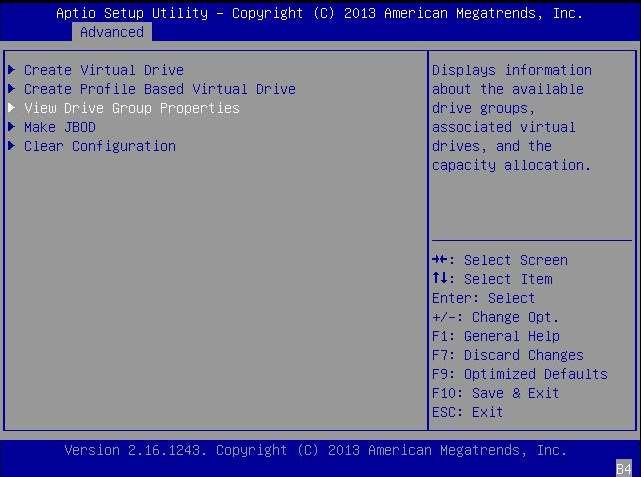

   Figure 3-13  Affichage des propriétés de la nouvelle unité virtuelle



5. Passez en revue les informations de l'unité logique dans la page affichée.

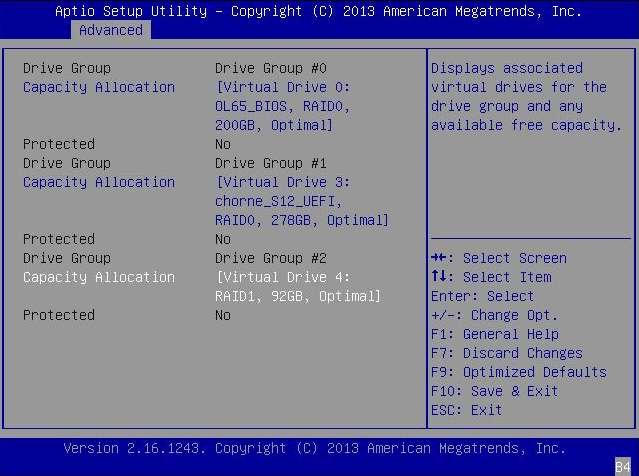

   Dans l'exemple suivant, l'unité virtuelle Virtual Drive 4 a été créée dans le groupe d'unités Drive Group 2.

   Figure 3-14  Affichage des informations relatives aux unités logiques



6. Quittez l'utilitaire de configuration du BIOS et réinitialisez le système dans l'utilitaire Oracle System Assistant (si celui-ci est disponible sur votre système) pour installer un SE sur cette unité logique ou pour manipuler l'unité d'initialisation.

   Pour plus d'informations sur la vérification de l'étiquette de l'unité logique qui vient d'être créée, reportez-vous à la section Vérification de la validité de l'étiquette d'une unité logique.

   Pour plus d'informations sur Oracle System Assistant, reportez-vous au guide d'administration de votre système.

   Pour plus d'informations sur l'installation du SE Oracle, reportez-vous à la section Installation du SE Oracle Solaris.
