Uso de la utilidad de configuración del BIOS para crear una unidad lógica de inicio

En esta sección, se describe cómo usar la utilidad de configuración del BIOS para crear una unidad lógica en un sistema x86. Después puede definir la unidad lógica como unidad de inicio e instalar un sistema operativo en dicha unidad lógica. Siga los procedimientos de esta sección si el BIOS del sistema está configurado en el modo de inicio Legacy. Si el BIOS del sistema está configurado en el modo de inicio UEFI, no realice los procedimientos descritos en esta sección. En cambio, vaya a Uso del menú de la utilidad de configuración de LSI MegaRAID para crear una unidad lógica de inicio.

Antes de llevar a cabo los pasos de esta sección, verifique el nivel de firmware del HBA y realice las actualizaciones de firmware que sean necesarias. Para obtener información acerca de la actualización del firmware, consulte el Chapter 4, Instalación del software del HBA.

Realice los siguientes procedimientos, en el orden que se indica, para crear una unidad lógica en un sistema x86:

Para verificar las unidades disponibles para la creación de una unidad lógica

Este procedimiento le permite identificar las unidades que se utilizarán en la configuración de la unidad lógica.

  1. Acceda a la consola del sistema desde el puerto de video de Video Graphics Array (VGA) o el software Oracle Integrated Lights Out Manager (ILOM).
  2. Inicie el sistema.

    Durante el proceso de inicio, el banner de inicialización del BIOS muestra información sobre los dispositivos y los adaptadores SAS detectados que están conectados a los HBA detectados en el sistema.

  3. Pulse CTRL+R durante el proceso de inicio para ejecutar la utilidad de configuración del BIOS.
  4. Al acceder a la página principal de la utilidad, revise las unidades que aparecen en la utilidad a fin de determinar qué unidades están disponibles para la creación de una unidad lógica.

    Tenga en cuenta que en el siguiente ejemplo hay dos unidades sin configurar, unidades 02 y 03, que se pueden usar para crear una unidad virtual.

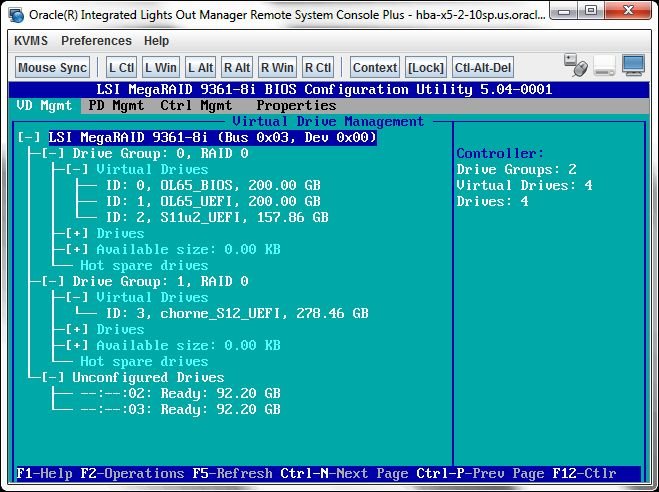

    Figura 3-15  Visualización de las unidades disponibles para la creación de una unidad virtual


    image:Figura de la pantalla de inicio de la utilidad de configuración del BIOS

Para crear una unidad virtual

Después de haber verificado cuáles son las unidades que están disponibles para la configuración de la unidad lógica, como se describe en Para verificar las unidades disponibles para la creación de una unidad lógica, puede utilizar esas unidades para crear una unidad lógica. En el siguiente procedimiento, se utilizan las unidades 2 y 3 (02 y 03) para crear un volumen RAID 1.

  1. En la utilidad de configuración del BIOS, use las teclas de flecha para desplazarse hasta el HBA y pulse F2 para ver el menú Operations (Operaciones).
  2. Use las teclas de flecha para desplazarse hasta la opción de menú Create Virtual Drive (Crear unidad virtual) y pulse Intro.

    Figura 3-16  Opción de menú Create Virtual Drive (Crear unidad virtual)


    image:Figura de la opción de menú Create Virtual Drive (Crear unidad virtual)
  3. En la página que aparece, pulse Intro en el campo RAID Level (Nivel de RAID) y, desde la ventana emergente que se muestra, use las teclas de flecha para seleccionar el nivel de RAID que desee, según sus requisitos, y pulse Intro para salir de la ventana emergente.

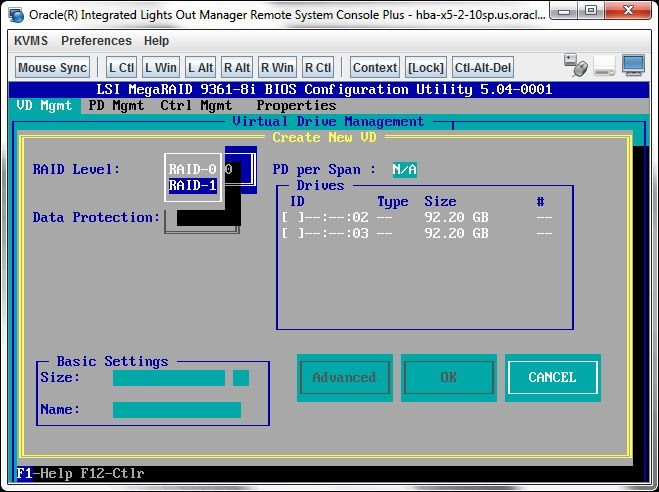

    Figura 3-17  Selección del nivel de RAID de la unidad lógica nueva


    image:Figura de cómo seleccionar el nivel de RAID para su unidad virtual nueva.
  4. Use las teclas de flecha para desplazarse hasta el cuadro Drives (Unidades).

    En el cuadro Drives (Unidades) se muestran solo las unidades disponibles para ser configuradas en una unidad lógica.

  5. Para cada unidad que desee incluir en la unidad lógica, debe desplazarse hasta la unidad y pulsar Intro en el campo ID para marcar con una X el campo.

    Mediante esta acción se selecciona la unidad que se incluirá en la configuración de la unidad lógica.

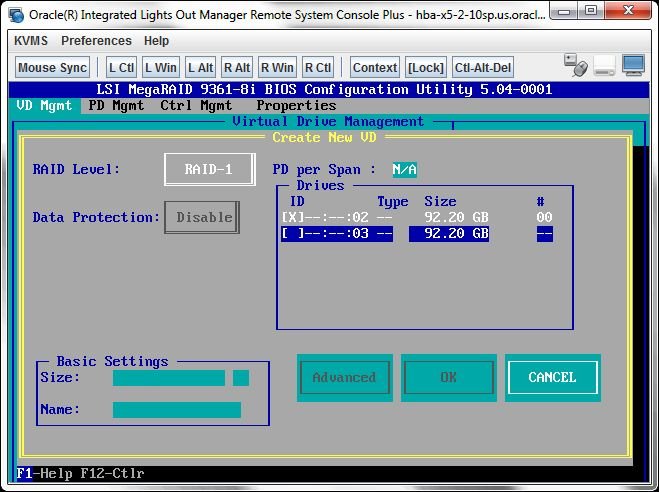

    Figura 3-18  Selección de las unidades que se incluirán en la configuración de la unidad lógica


    image:Figura de las unidades seleccionadas como parte de la configuración de la unidad lógica
  6. Después de seleccionar todas las unidades que desea incluir en la unidad lógica, use las teclas de flecha para desplazarse hasta el botón OK (Aceptar) y pulse Intro.

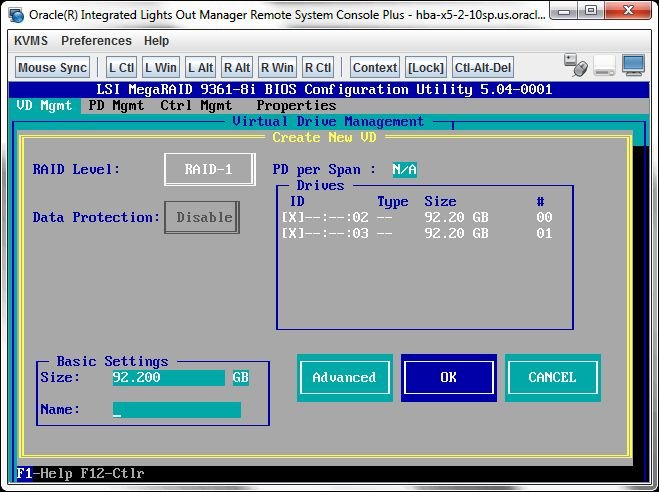

    Figura 3-19  Confirmación de la creación de la unidad lógica


    image:Figura que muestra la confirmación de la creación de la unidad lógica.
  7. En la siguiente página que aparece, use las teclas de flecha para desplazarse hasta el botón OK (Aceptar) y pulse Intro.

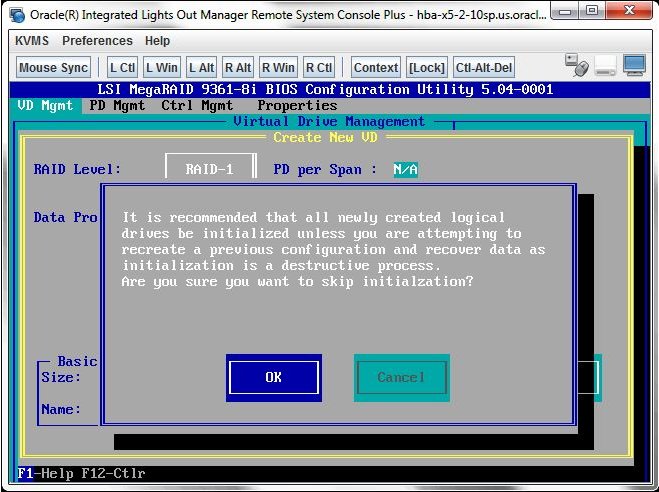

    Figura 3-20  Finalización de la creación de la unidad lógica


    image:Figura en la que se muestra cómo finalizar la creación de la unidad lógica.

    La unidad lógica ya está creada.

  8. Para verificar la creación de la unidad lógica, revise los grupos de unidades en la página principal de la utilidad de configuración del BIOS y tenga en cuenta el grupo de unidades nuevo que ahora se muestra en la página.

    En este ejemplo se crea, Drive Group 2 (Grupo de unidades 2), RAID 1.

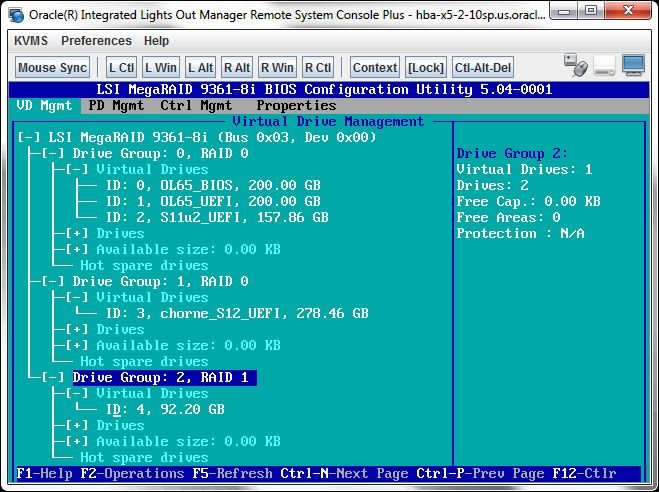

    Figura 3-21  Verificación de la unidad lógica nueva


    image:Figura en la que se muestra cómo verificar las creaciones de la unidad lógica nueva

Para definir la unidad lógica recientemente creada como dispositivo de inicio

Si desea instalar un sistema operativo (SO) en una unidad lógica recientemente creada e iniciar desde esa unidad, siga los pasos de esta sección para definir la unidad lógica nueva como el dispositivo de inicio para el sistema.

  1. Desde la utilidad de configuración del BIOS, pulse CTRL+N para desplazarse hasta el separador Ctrl Mgmt (Gestión de control).
  2. Desde la página Ctrl Mgmt (Gestión de control), use las teclas de flecha para desplazarse hasta el campo Boot device (Dispositivo de inicio) y pulse Intro.

    Se muestra una ventana emergente de dispositivo de inicio.

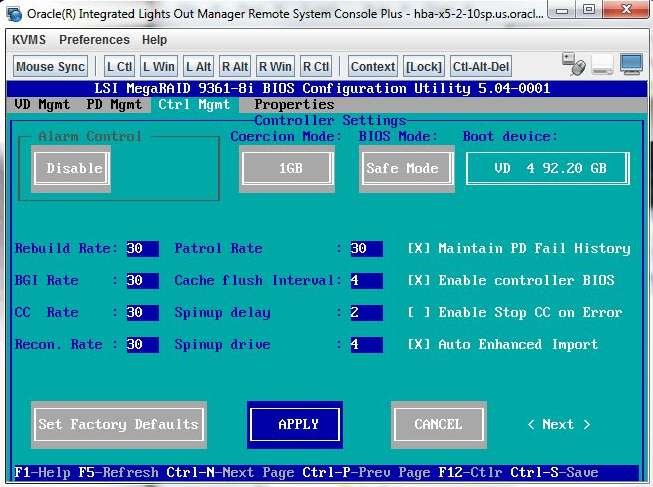

    Figura 3-22  Selección del dispositivo de inicio del sistema


    image:Figura en la que se muestra cómo definir el dispositivo de inicio del sistema
  3. Use las teclas de flecha para ir hasta la unidad lógica recientemente creada y pulse Intro.
  4. Use las teclas de flecha para desplazarse hasta el botón Apply (Aplicar) y pulse Intro.

    Figura 3-23  Confirmación del dispositivo de inicio seleccionado


    image:Figura en la que se muestra cómo guardar una selección de dispositivo de inicio
  5. Pulse CTRL+S para guardar la configuración.

    La creación de una unidad lógica de inicio finalizó. Para validar la etiqueta de la unidad lógica, consulte Para verificar que la etiqueta de una unidad lógica sea válida.
