Uso del menú de la utilidad de configuración de LSI MegaRAID para crear una unidad lógica de inicio

En esta sección, se describe cómo usar el menú de la utilidad de configuración de LSI MegaRAID en la utilidad de configuración del BIOS para crear una unidad lógica en un sistema x86. Después puede definir la unidad lógica como unidad de inicio e instalar un sistema operativo en dicha unidad lógica. Siga los procedimientos de esta sección si el BIOS del sistema está configurado en el modo de inicio UEFI. Si el BIOS del sistema está configurado en el modo de inicio Legacy, no realice los procedimientos descritos en esta sección. En cambio, vaya a Uso de la utilidad de configuración del BIOS para crear una unidad lógica de inicio.

Antes de llevar a cabo los pasos de esta sección, verifique el nivel de firmware del HBA y realice las actualizaciones de firmware que sean necesarias. Para obtener información sobre la actualización del firmware, consulte el Chapter 4, Instalación del software del HBA.

Realice los siguientes procedimientos, en el orden que se indica, para crear una unidad lógica en un sistema x86:

• Para verificar las unidades y sus ranuras

• Para crear una unidad lógica

• Para confirmar la creación de la unidad lógica

Para verificar las unidades y sus ranuras

Este procedimiento le permite identificar las unidades que se utilizarán en la configuración de la unidad lógica.

1. Acceda a la consola del sistema desde el puerto de video de Video Graphics Array (VGA) o el software Oracle Integrated Lights Out Manager (ILOM).
2. Inicie el sistema.

   Durante el proceso de inicio, el banner de inicialización del BIOS muestra información sobre los dispositivos y los adaptadores SAS detectados que están conectados a los HBA detectados en el sistema.

3. Pulse F2 durante el proceso de inicio, cuando aparezca la petición de datos, para iniciar la utilidad de configuración del BIOS y, a continuación, use la tecla de la flecha derecha para desplazarse hasta el menú Advanced (Avanzado).
4. Utilice las teclas de flecha para navegar hasta la opción de menú de la utilidad de configuración de LSI MegaRAID y pulse Intro.

   Figura 3-1  Opción de menú de la utilidad de configuración MegaRAID



5. Cuando aparezcan las opciones de menú, use las teclas de flecha para ir hasta la opción de menú Drive Management (Gestión de unidades) y pulse Intro.

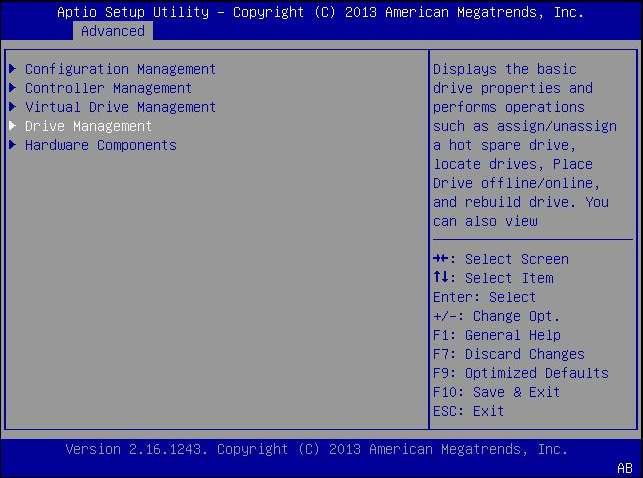

   Figura 3-2  Opción de menú Drive Management (Gestión de unidades)



6. En la página que aparece, observe cuáles son las unidades conectadas y tome nota de sus respectivas ranuras para referencia futura.

   En el siguiente ejemplo, hay cuatro unidades en las ranuras 0, 1, 2 y 3. Las ranuras 2 y 3 no están en uso actualmente (indicado por el texto Unconfigured Good). Puede usar las unidades Unconfigured Good como parte de su configuración de unidad lógica.

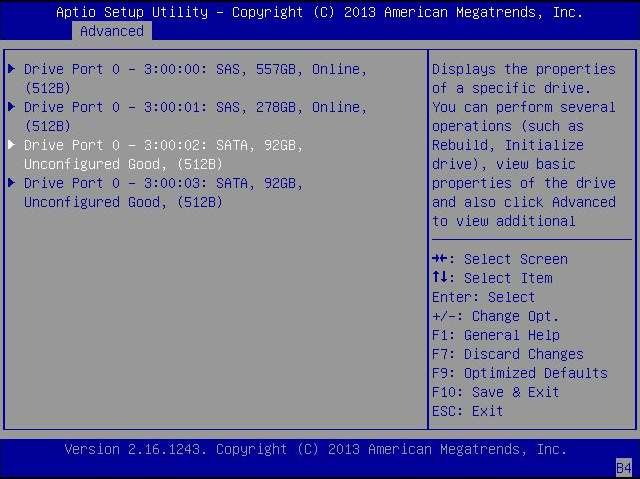

   Figura 3-3  Unidades conectadas al HBA




Para crear una unidad lógica

Después de haber verificado cuáles son las unidades que están disponibles para la configuración de la unidad lógica, como se describe en Para verificar las unidades y sus ranuras , puede utilizar esas unidades para crear una unidad lógica. En el siguiente procedimiento, se utilizan las unidades 2 y 3 (3:00:02 y 3:00:03) para crear un volumen RAID 1.

1. Desde la pantalla Drive Management (Gestión de unidades) en la que se muestran las unidades conectadas (Figure 3–3), pulse la tecla Esc para regresar al menú anterior, use las teclas de flecha para ir a la opción de menú Configuration Management (Gestión de configuración) y pulse Intro.

   Figura 3-4  Opción de menú Configuration Management (Gestión de configuración)



2. En la página que aparece, use las teclas de flecha para ir hasta la opción de menú Create Virtual Drive (Crear unidad virtual) y pulse Intro.

   Figura 3-5  Opción de menú Create Virtual Drive (Crear unidad virtual)



3. En la página que aparece, desplácese hasta el campo Select RAID Level (Seleccionar nivel de RAID), pulse Intro para mostrar la ventana emergente Select RAID Level (Seleccionar nivel de RAID), seleccione el nivel de RAID que desee según sus requerimientos y pulse Intro.

   En el siguiente ejemplo se seleccionó el nivel de RAID 1.

   Figura 3-6  Selección del nivel de RAID de la unidad virtual



4. Use las teclas de flecha para desplazarse hasta el campo Select Drives (Seleccionar unidades) y pulse Intro.

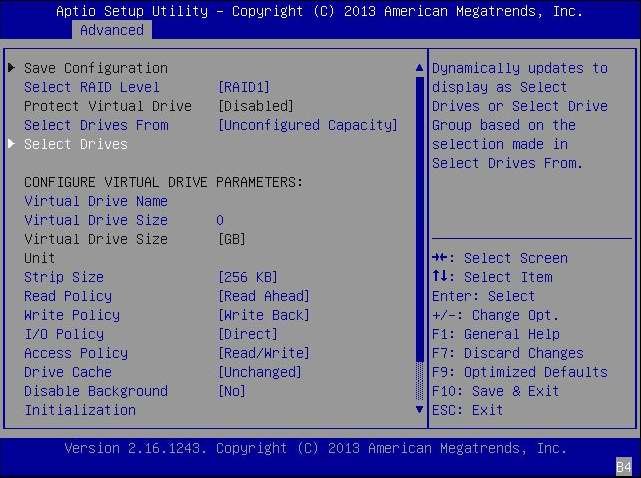

   Figura 3-7  Selección del campo Select Drives (Seleccionar unidades)



5. Para cada unidad que desee incorporar a la configuración del volumen RAID, haga lo siguiente:
   1. Use las teclas de flecha para desplazarse hasta la unidad.
   2. Use las teclas de flecha para ir al campo Enabled (Activada) o Disabled (Desactivada) asociado con la unidad y pulse Intro.
   3. Desde la ventana emergente que aparece, use las teclas de flecha para desplazarse hasta el campo Enabled (Activada) y pulse Intro.

      La unidad ahora aparece como Enabled (Activada). En el siguiente ejemplo, las unidades 2 y 3 están activadas.

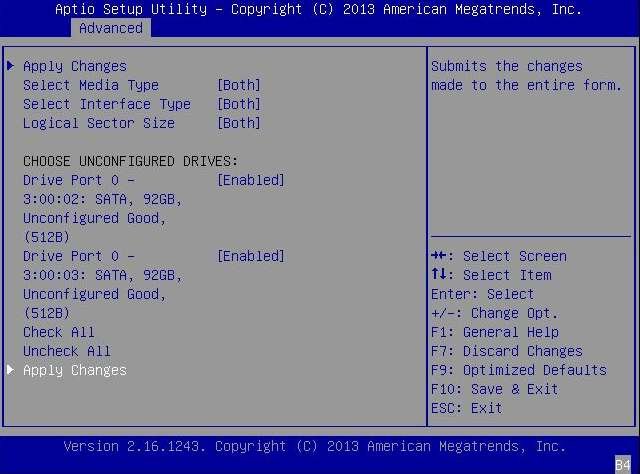

      Figura 3-8  Activación de las unidades para la configuración del volumen RAID 1



6. Después de haber activado todas las unidades que desea que formen parte de la unidad lógica, use las teclas de flecha para desplazarse hasta el campo Apply Changes (Aplicar cambios) que aparece en la misma página y pulse Intro.

   Ya se creó la unidad lógica con las unidades que activó para ello y aparece la página de confirmación.

7. Pulse Intro en la página de confirmación y vuelva a la página Create Virtual Drive (Crear unidad virtual).

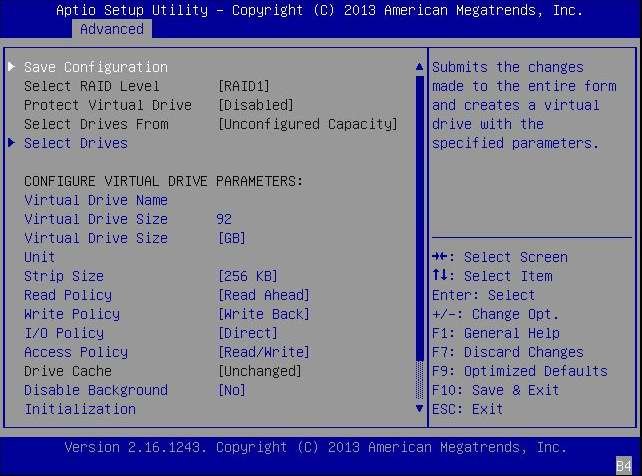

   Figura 3-9  Página Create Virtual Drive (Crear unidad virtual)



8. Complete los pasos indicados en Para confirmar la creación de la unidad lógica.

Para confirmar la creación de la unidad lógica

Antes de empezar

Antes de llevar a cabo este procedimiento, verifique las unidades y sus ranuras (consulte Para verificar las unidades y sus ranuras ), y cree una unidad lógica (consulte Para crear una unidad lógica).

1. En la página Create Virtual Drive (Crear unidad virtual), realice las modificaciones que desee (como definir un nombre de unidad), y pulse Intro en el campo Save Configuration (Guardar configuración) para guardar la nueva configuración.

   Aparecerá la página de confirmación para guardar la configuración.

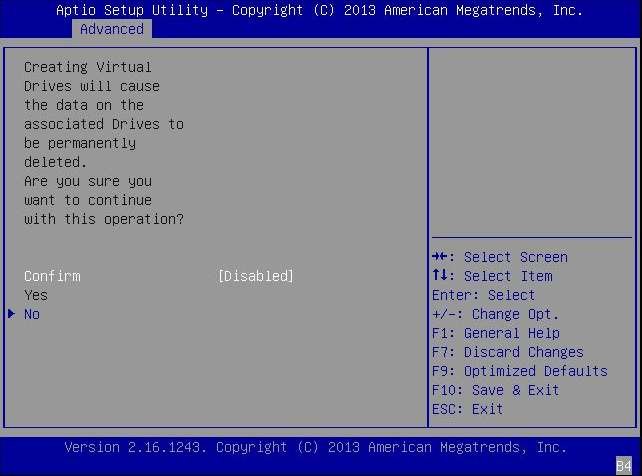

   Figura 3-10  Confirmación de la configuración



2. Para confirmar la creación de la unidad haga lo siguiente:
   1. Use las teclas de flecha para desplazarse hasta el campo Confirm (Confirmar) y pulse Intro.
   2. En la ventana emergente, cambie el valor del campo Confirm (Confirmar) a Enabled (Activada) y pulse Intro.

      Figura 3-11  Activación del campo Confirm (Confirmar)



   3. Use las teclas de flecha para desplazarse hasta el campo Yes (Sí) y pulse Intro.

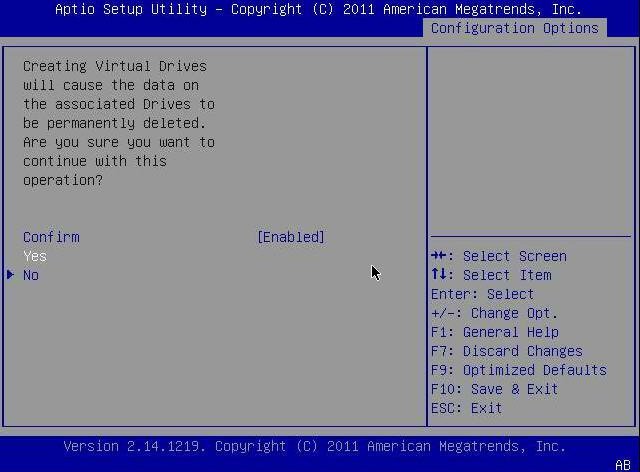

      Figura 3-12  Confirmación de la creación de la unidad lógica



3. En la página que se muestra, pulse Intro para completar la creación de la unidad virtual.

   Aparece un mensaje en el que se indica que la creación de la unidad virtual fue correcta y que se ha utilizado todo el espacio libre no configurable.

4. Para verificar que se haya creado la unidad lógica (unidad virtual), pulse la tecla Esc para regresar al menú de la utilidad de configuración, use las teclas de flecha para desplazarse hasta la opción de menú View Drive Group Properties (Visualizar propiedades de grupos de unidades) (Figure 3–13) y pulse Intro.

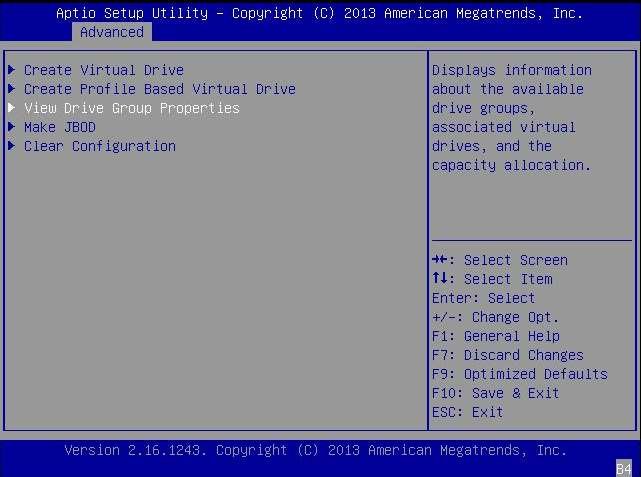

   Figura 3-13  Visualización de propiedades de la nueva unidad virtual



5. Revise la información de la unidad lógica que se muestra en la página.

   En el siguiente ejemplo, se creó el Drive Group 2 (Grupo de unidades 2), Virtual Drive 4 (Unidad virtual 4).

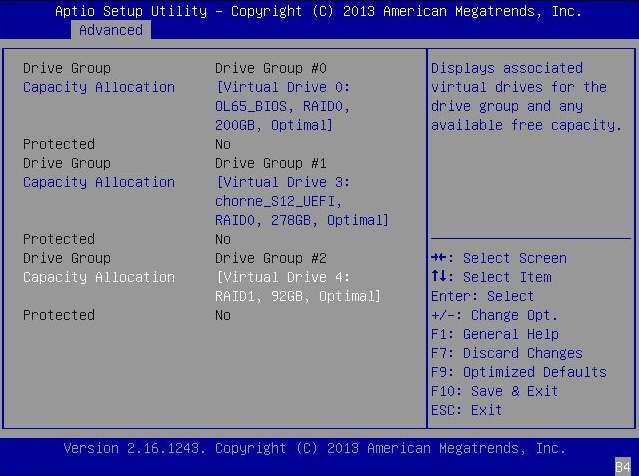

   Figura 3-14  Visualización de la información de la unidad lógica



6. Salga de la utilidad de configuración del BIOS y reinicie en la utilidad Oracle System Assistant (si está disponible en su sistema) para instalar un sistema operativo en esa unidad lógica o para manipular la unidad de inicio.

   Para obtener información sobre la verificación de la etiqueta de la unidad lógica creada recientemente, consulte Para verificar que la etiqueta de una unidad lógica sea válida.

   Para obtener información sobre Oracle System Assistant, consulte la Guía de administración de su sistema.

   Para obtener información sobre la instalación del sistema operativo Oracle, consulte Instalación del sistema operativo Oracle Solaris.
