データケーブルを取り外す

この手順では、ケーブルを交換するために、スイッチのシャーシからケーブルを取り外す方法を説明します。スイッチの交換のためにすべてのケーブルを取り外す場合は、各ケーブルにそのソケット番号のラベルを付けたあと、スイッチの左側からケーブルの取り外しを始め、右へと作業を進めます。

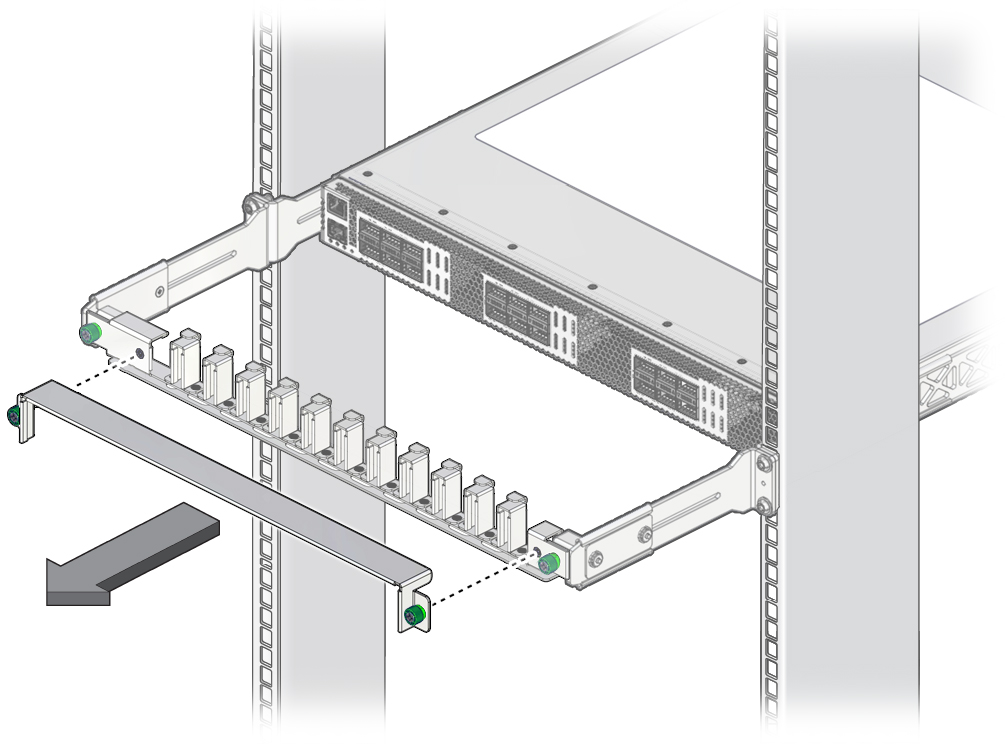

1. スイッチに CMA が取り付けられている場合は、2 本のつまみねじを緩め、CMA カバーを取り外します。

2. 取り外すケーブルを特定します。
3. ケーブルのコネクタをつかんでその重さを支え、外すための力を加えます。
4. ケーブルをコネクタから外します。
   • 2 つの部分から成る QSFP+ ケーブルアセンブリの場合、光ケーブルコネクタの引き戻しハンドルを引いて、光ケーブルをゆっくり引き出します。
   • 単一部分から成る受動銅線 QSFP+ ケーブルの場合、引き戻しストラップを引きながら、ケーブルコネクタを引きます。
5. ケーブルをケーブル管理ハードウェアから慎重に取り出します。
6. ケーブルをゆっくり床に下ろします。

   ---

   注意  -  ケーブルを床に落としたりぶつけたりしないでください。ケーブルを無理に引く、曲げる、引っ張る、落とすなどすると、ケーブルが破損することがあります。

   ---

7. 2 つの部分から成る QSFP+ モジュールアセンブリの場合、光トランシーバモジュールをスロットから取り外します。
   1. モジュールを保管する場合は、保護用エンドキャップを取り付けます。
   2. 光トランシーバモジュールをスライドさせて取り出します。
   3. モジュールを保管する場合は、保護用エンドキャップを取り付けます。
8. 次に実行する手順を確認します。
   • 交換のために 1 本だけケーブルを取り外している場合は、新しいケーブルを取り付けます。

     Install a Data Cableを参照してください。

   • スイッチの交換のためにすべてのケーブルを取り外している場合は、すべてのケーブルでStep 2 を繰り返します。

関連情報

• 『スイッチの設置』の、データケーブル配線について
