フロントパネルの LED

ネットワーク管理ステータス、リンクステータス、およびスイッチステータスの LED は、スイッチの前面にあります。

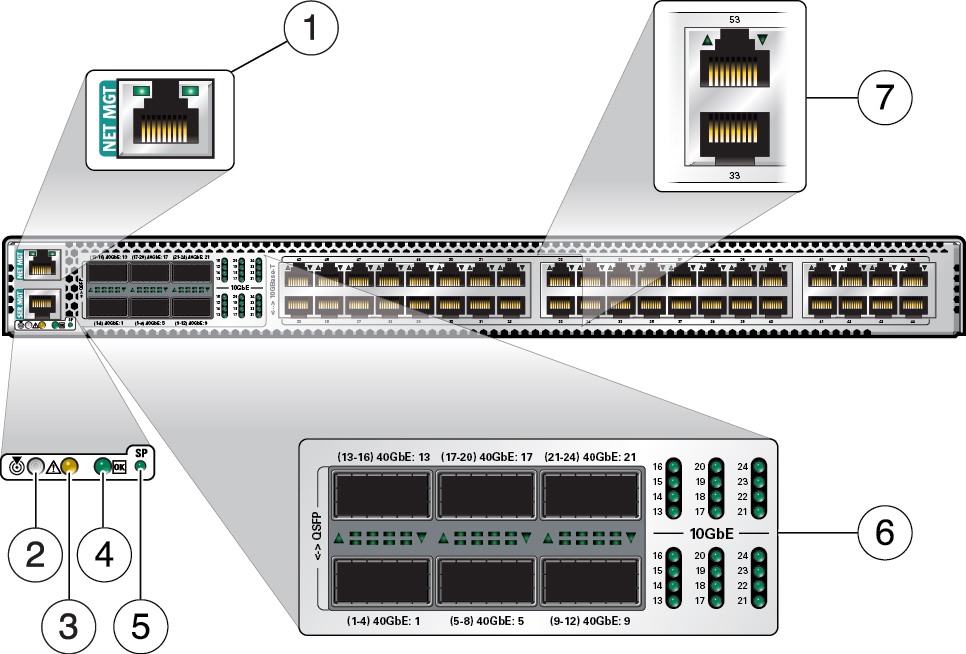

image:スイッチ前面の LED を示す図

注 - システム障害/アラーム (黄色) LED とシステム OK (緑色) LED が同時に点灯することはありません。
番号
名前
説明
1
ネットワーク管理リンクとアクティビティー
リンク (左):
  • 点灯 – 10 または 100BASE-T リンク。

  • 消灯 – リンクが確立されていないか、リンクがダウンしています。

アクティビティー (右):
  • 消灯 – 動作していません。

  • 点滅 – パケットが動作中です。

2
位置特定
スイッチの位置特定に役立ちます。
  • 消灯locate コマンドが呼び出されていません。

  • 高速点滅locate コマンドの呼び出しの 1 秒後に発生します。

3
注意
次の 2 つの状態があります。
  • 消灯 – 障害はありません。

  • 点灯 – システムに障害があり、保守作業が必要です。

4
OK
次の 3 つの状態があります。
  • ゆっくり点滅 – 起動および停止のシーケンスが進行中です。

  • 点灯 – システムは正常に動作しています。

  • 消灯 – 停電またはシステム障害です。注: この消灯状態は 1 台の電源装置が電源から抜かれた場合に発生することがあります。1 台の電源装置が電源から抜かれた場合や正常に機能していない場合、システムは 1 台の電源装置だけで完全に動作しますが、この LED は消灯状態に変化します。

5
サービスプロセッサ
6
40GbE 接続の QSFP+ ポート Ethernet リンクステータス/アクティビティー
次の 3 つの状態があります。
  • 消灯 – QSFP+ ポート上にリンクが確立されていないか、アクティビティーがありません。

  • 点灯 – QSFP+ ポート上にリンクが確立されています。

  • 点滅 – QSFP+ ポート上にアクティビティーが存在します。

7
(Oracle Switch ES2-64 のみ)
10GBaseT ポート Ethernet リンクステータス/アクティビティー
次の 3 つの状態があります。
  • 消灯 – ポート上にリンクが確立されていないか、アクティビティーがありません。

  • 点灯 – ポート上にリンクが確立されています。

  • 点滅 – ポート上にアクティビティーが存在します。
