Guía de configuración de Oracle® Switch ES2-72 y Oracle Switch ES2-64

Salir de la Vista de impresión

Actualización: Abril de 2015

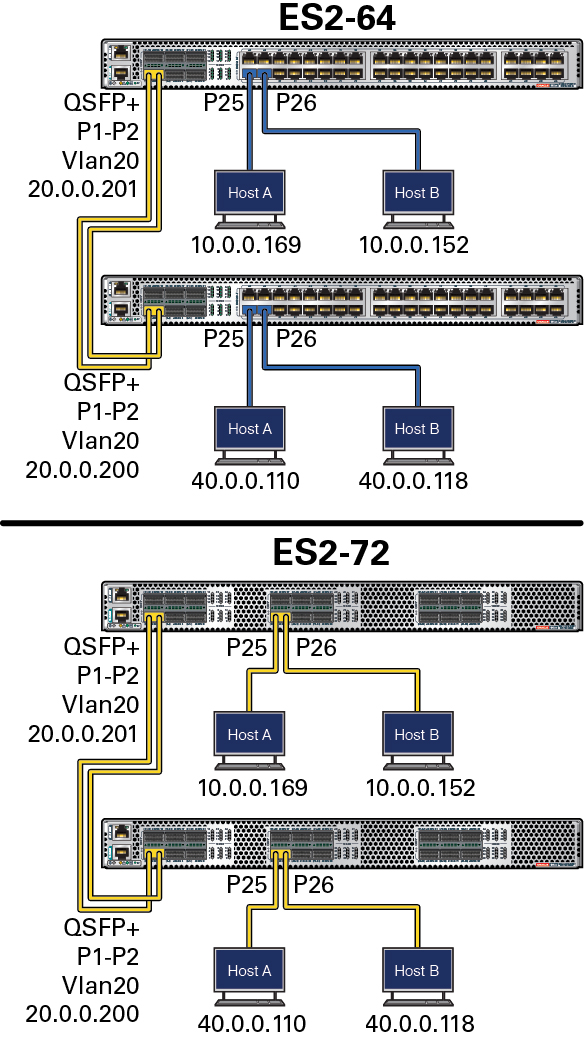

Topología de función de enrutamiento

image:Figura en la que se muestra un ejemplo de topología de la función de enrutamiento.
Nombre de conmutador o host
ID de VLAN
Dirección IP
SEFOS-1
VLAN 10
VLAN 20
10.0.0.201
20.0.0.201
Host A conectado a SEFOS-1, puerto 25
VLAN 10
10.0.0.169
Host A-2 conectado a SEFOS-1, puerto 26
VLAN 10
10.0.0.152
SEFOS-2
VLAN 20
VLAN 40
20.0.0.200
40.0.0.200
Host B conectado a SEFOS-2, puerto 25
VLAN 40
40.0.0.110
Host B-2 conectado a SEFOS-2, puerto 26
VLAN 40
40.0.0.118
