Connexion des assemblages de rails coulissants au rack
Utilisez la carte d'installation du montage en rack pour identifier les trous de montage appropriés pour les glissières.
Remarque - Chargez le rack de bas en haut.
- Déballez les supports de montage et la carte d'installation du kit de montage en rack.
- Vérifiez que l'espace vertical de l'armoire est suffisant pour installer le serveur.
Voir Compatibilité des racks.
- Placez la carte d'installation du montage en rack contre les rails avant.
Le bord inférieur de la carte correspond au bord inférieur du serveur. Mesurez depuis le bas de la carte d'installation.
- Marquez les trous de montage des glissières avant.
- Marquez les trous de montage des glissières arrière.
- Orientez l'ensemble glissière de sorte que les guides à billes soient vers l'avant et enclenchés.

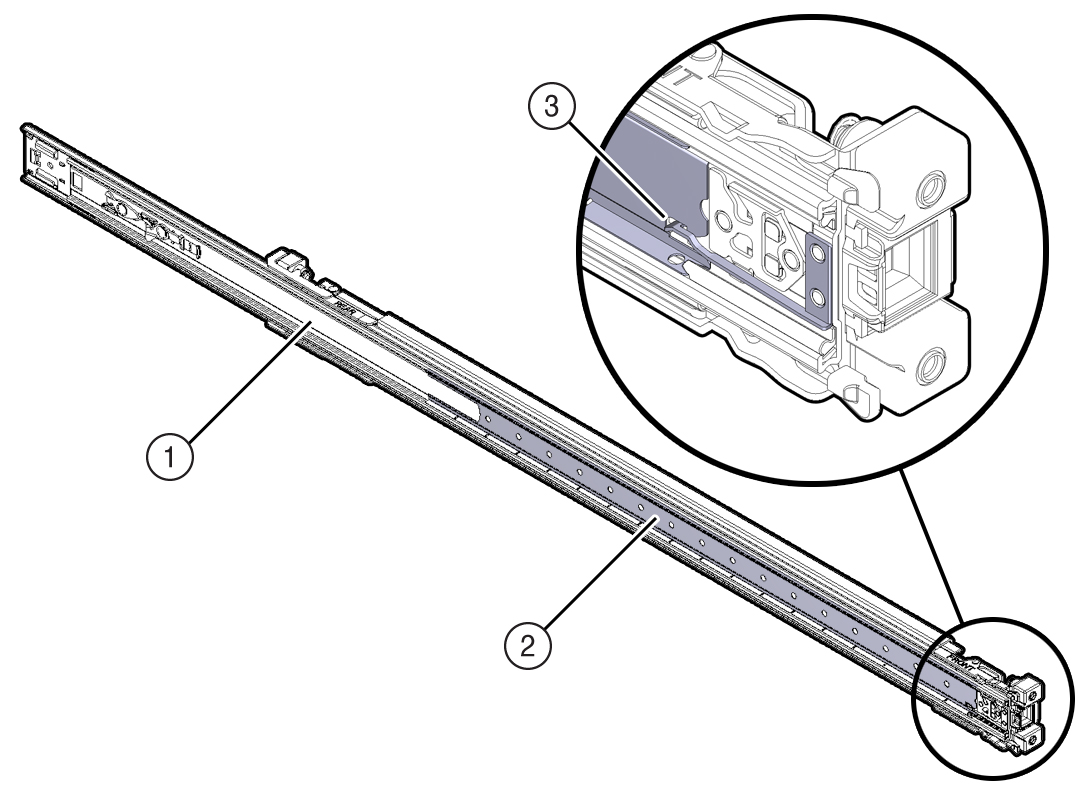

N°Description1Glissière2Guide à billes3Mécanisme de verrouillage - En commençant par la gauche ou la droite du rack, alignez l'arrière de l'ensemble glissière contre l'intérieur du rail de rack arrière et poussez jusqu'à ce que l'ensemble se verrouille avec un déclic sonore.
- Alignez l'avant de l'ensemble glissière contre l'extérieur du rail de rack avant et poussez jusqu'à ce que l'ensemble se verrouille avec un déclic sonore.
- (Facultatif) Si vous avez choisi de fixer l'assemblage de rail coulissant au rack au moyen de vis, faites passer les vis M6 à travers les supports avant et arrière du rail coulissant et des montants du rack, puis fixez-les aux montants du rack à l'aide des écrous à cage.
- Répétez cette procédure pour fixer l'ensemble glissière à l'autre côté du rack.
-
Le cas échéant, étendez les pattes ou la barre antibasculement situées sous le rack.
Pour des instructions, reportez-vous à la documentation du rack.
-
Installez le serveur dans les assemblages de rails coulissants.
Voir Pour installer le serveur dans les assemblages de rails coulissants.
