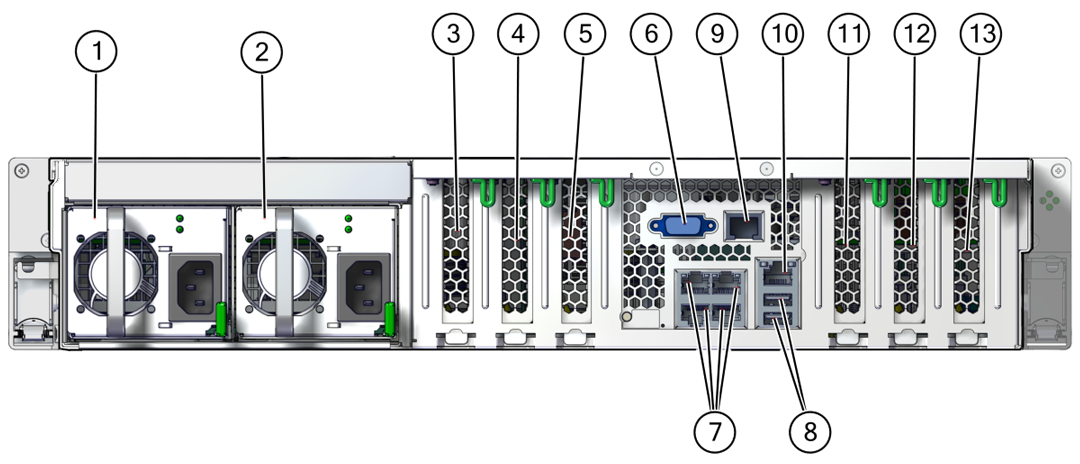

Composants du panneau arrière (installation)
Remarque - Vous devez connecter les câbles au serveur dans l'ordre approprié. Ne connectez pas les câbles d'alimentation tant que tous les câbles de données ne sont pas branchés.
|
|
|
1
|
Alimentation 0 (PS 0)
|
|
2
|
Alimentation 1 (PS 1)
|
|
3
|
Emplacement PCIe 1
|
|
4
|
Emplacement PCIe 2
|
|
5
|
Emplacement PCIe 3
|
|
6
|
Connecteur vidéo DB-15
|
|
7
|
Ports réseau 100/1000/10000 : NET 0 à NET 3
|
|
8
|
Connecteurs USB 3.0 (2)
|
|
9
|
Port réseau RJ-45 SER MGT
|
|
10
|
Port réseau RJ-45 NET MGT
|
|
11
|
Emplacement PCIe 4
|
|
12
|
Emplacement PCIe 5
|
|
13
|
Emplacement PCIe 6
|
|
