Ports SAS

Les huit connecteurs SAS sont situés sur le backplane du disque à l'intérieur du serveur. Quatre des connecteurs peuvent également être utilisés par des unités NVMe.

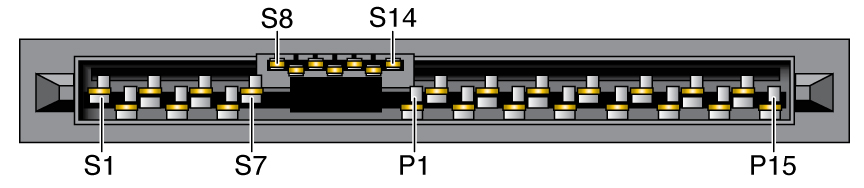

image:Figure illustrant la numérotation des broches des connecteurs SAS.

Le tableau suivant dresse la liste des broches du connecteur SAS.

Segment
Broche
Signal
Remarque
Segment de signal
(S1 à S7)
S1
GND
Deuxième couplage
S2
TX+
Transmission de PHY vers le disque dur
S3
TX-
S4
GND
Deuxième couplage
S5
RX-
Réception du disque dur vers PHY
S6
RX+
S7
GND
Deuxième couplage
Signal côté arrière
(S8 à S14)
S8
GND
Deuxième couplage
S9
S10
S11
GND
Deuxième couplage
S12
S13
S14
GND
Deuxième couplage
Segment alimentation
(P1 à P15)
P1
3,3V
Non pris en charge
P2
3,3V
Non pris en charge
P3
3,3V
Non pris en charge
P4
GND
Premier couplage
P5
GND
Deuxième couplage
P6
GND
Deuxième couplage
P7
5.0V
Préchargement, deuxième couplage
P8
5.0V
P9
5.0V
P10
GND
Deuxième couplage
P11
Réservé
Mise à la terre conseillée
P12
GND
Premier couplage
P13
12.0V
Préchargement, deuxième couplage
P14
12.0V
P15
12.0V
