Guide d'installation du serveur SPARC T7-2

Installation du module de fixation des câbles (CMA)

Le module de fixation des câbles est un ensemble facultatif que vous pouvez utiliser pour acheminer les câbles du serveur dans le rack.

1. Déballez les pièces du module de fixation des câbles.
2. Amenez le module de fixation des câbles à l'arrière du rack de l'équipement et assurez-vous d'avoir suffisamment de place pour travailler à l'arrière du serveur.

   ---

   Remarque - Les indications "gauche" ou "droite" figurant dans cette procédure supposent que vous vous trouvez face à l'arrière du rack d'équipement.

   ---

3. Enlevez le ruban adhésif pour séparer les pièces du module de fixation des câbles.
4. Insérez le connecteur du support de montage du module de fixation des câbles (CMA) dans le rail coulissant droit jusqu'à ce que le connecteur s'enclenche avec un déclic sonore.


   N° Description 1 Support de montage du CMA 2 Rail coulissant droit

5. Insérez le connecteur de glissière du CMA droit dans l'ensemble glissière droit jusqu'à ce que le connecteur s'enclenche avec un clic sonore.


   N° Description 1 Connecteur du rail coulissant du CMA 2 Rail coulissant droit

6. Insérez le connecteur de glissière du CMA gauche dans l'ensemble glissière gauche jusqu'à ce que le connecteur s'enclenche avec un clic sonore.

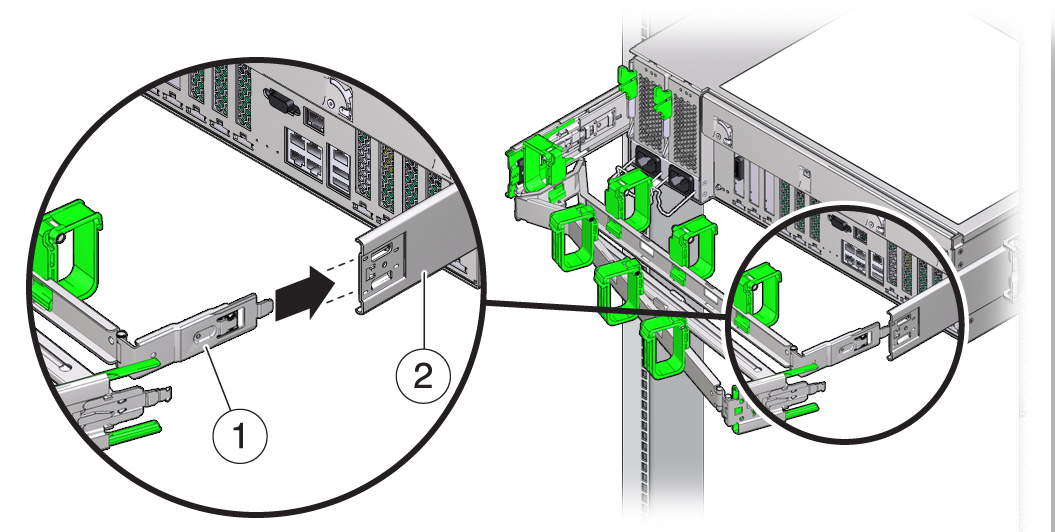

   N° Description 1 Connecteur du rail coulissant du CMA 2 Rail coulissant gauche

7. Installez et acheminez les câbles vers le serveur en fonction de vos besoins.

   ---

   Remarque - Des instructions d'installation des câbles du serveur sont fournies à la section Connexion des câbles du serveur.

   ---

8. Si nécessaire, fixez le crochet du câble et enroulez les sangles sur le module de fixation des câbles, puis resserrez-les pour fixer les câbles.

   ---

   Remarque - Les crochets et brides pour câbles sont préinstallés sur le CMA. Effectuez la procédure de cette étape si vous devez réinstaller les crochets et brides de suspension de câble sur le CMA.

   ---

   Pour obtenir de meilleurs résultats, placez trois brides de câbles, régulièrement espacées, sur le côté du module de fixation des câbles orienté vers l'arrière et trois brides sur le côté du module de fixation des câbles le plus proche du serveur.

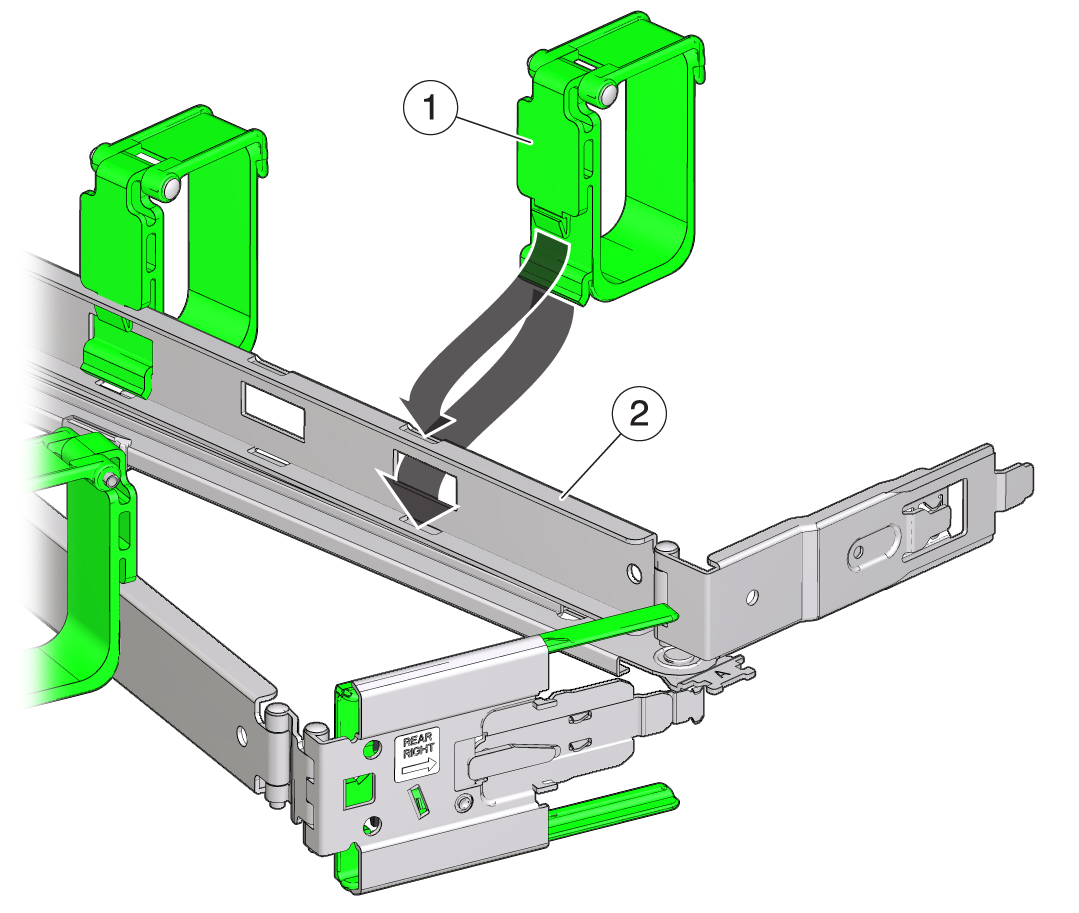

   N° Description 1 Brides de câble du CMA 2 Module de fixation des câbles
