Actualización: Octubre de 2015



Componentes del panel posterior (instalación)


Notas - Debe seguir la secuencia correcta cuando conecte los cables al servidor. No conecte los cables de alimentación hasta que todos los cables de datos se hayan conectado.

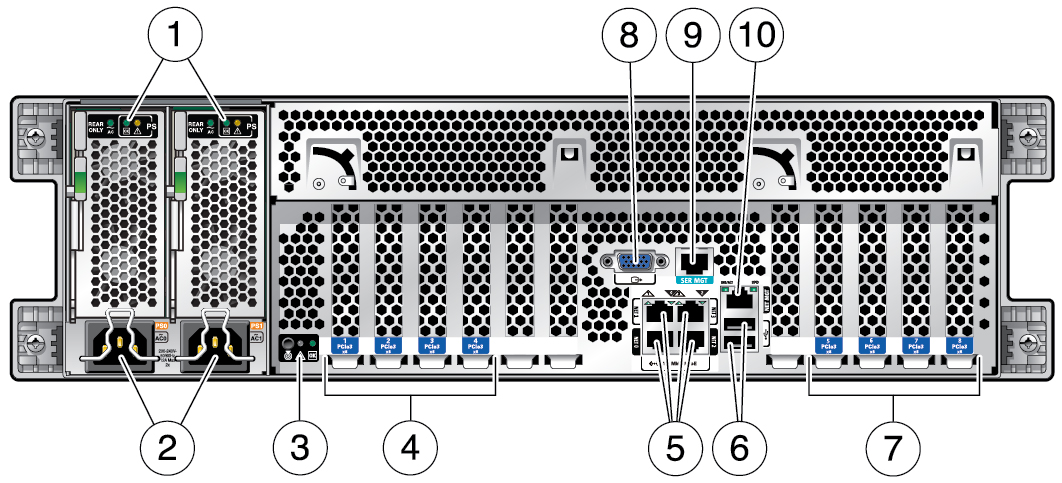

image:Figura en la que se muestran los conectores del panel posterior y los indicadores LED en el servidor.
N.°
Descripción
N.°
Descripción
1
LED de indicadores de estado de unidad 0 y 1 (de izquierda a derecha) de fuente de alimentación:
  • Acción de servicio requerida (ámbar)

  • Estado de CA correcto (verde o ámbar)

6
Conectores USB 3.0 (2)
2
Entrada de CA de unidad 0 y 1 (de izquierda a derecha) de fuente de alimentación
7
Ranuras PCIe 5-8
3
LED de estado del sistema:
  • Botón/LED de localización (blanco)

  • Atención (ámbar)

  • Estado de energía correcto (verde)

8
Conector de video HD-15
4
Ranuras PCIe 1-4
9
Puerto serie SER MGT RJ-45 del SP
5
Puertos de red de 100/1000/10.000: NET0-NET3
10
Puerto de red NET MGT RJ-45 del SP
