Puerto VGA

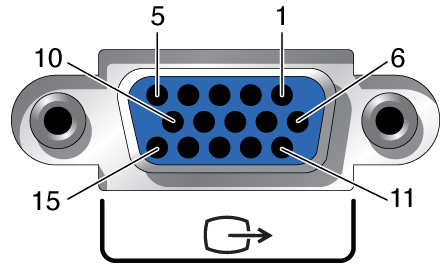

El servidor tiene dos puertos de video VGA, uno en la parte frontal y otro en la parte posterior del panel. Consulte Componentes del panel frontal (instalación) y Componentes del panel posterior (instalación).
Notas - Solamente se puede utilizar uno de los dos puertos a la vez. De forma predeterminada, el puerto VGA posterior está desactivado. Para activar el puerto posterior y desactivar el puerto frontal, debe activar la política VGA_REAR_PORT de Oracle ILOM: -> set /SP/policy VGA_REAR_PORT=enabled.
Notas - La longitud del cable utilizado para realizar la conexión entre el monitor y el puerto VGA no debe ser superior a 6 m.
|
|
|
|
1 |
Video rojo |
9 |
[CLAVE] |
2 |
Video verde |
10 |
Sincronización con conexión a tierra |
3 |
Video azul |
11 |
Monitor ID - bit 1 |
4 |
Monitor ID - bit 2 |
12 |
Datos serie VGA 12C |
5 |
Tierra |
13 |
Sincronización horizontal |
6 |
Tierra rojo |
14 |
Sincronización vertical |
7 |
Tierra verde |
15 |
Reloj serie VGA 12C |
8 |
Tierra azul |
|
|
|
