가상 SCSI HBA 다중 경로 구성
가상 SCSI HBA 부속 시스템은 고유의 Oracle Solaris 다중 경로 구현(MPxIO)을 활용하여 게스트 도메인에서 다중 경로를 지원합니다. 자세한 내용은 Managing SAN Devices and Multipathing in Oracle Solaris 11.3 를 참조하십시오.
고유 다중 경로와 마찬가지로, 하나 이상의 경로를 통해 특정 백엔드 SCSI 장치에 액세스할 수 있습니다. 가상 SCSI HBA 부속 시스템의 경우 각 경로는 하나의 가상 LUN과 연관됩니다. scsi_vhci 모듈은 고유 다중 경로 동작을 구현합니다. 연관된 mpathadm 관리 명령에 전달된 인수를 기반으로 가상 LUN 세트로 I/O 요청을 보냅니다. 자세한 내용은 scsi_vhci(7D) 및 mpathadm(1M) 매뉴얼 페이지를 참조하십시오.
다중 경로를 구성하려면 게스트 도메인에서 동일한 백엔드 장치로 향하는 고유 경로를 두 개 이상 구성해야 합니다. 다중 경로는 여전히 하나의 구성 경로로 작동합니다. 그러나 예상 구성에는 고유의 서비스 도메인에 상주하는 고유의 물리적 SCSI HBA 개시자 포트를 통해 I/O 요청을 보내는 경로가 두 개 이상 있습니다.
백엔드 저장소로 가는 개별 경로마다 ldm add-vhba와 ldm add-vsan 명령 쌍을 실행합니다.
vhba 가상 HBA 모듈로 관리되는 개시자 포트에 대해 게스트 도메인에서 고유 다중 경로를 사용으로 설정합니다.
주 - 가상 SCSI HBA 부속 시스템은 서비스 도메인에서 고유 다중 경로를 사용으로 설정하는 것을 지원하지 않습니다. 특정 서비스 도메인에 대해 예상한 LUN이 ldm list-hba 출력에 보이지 않으면 LUN과 연관된 물리적 SCSI HBA 개시자 포트에 대해 MPxIO가 사용 안함으로 설정되었는지 확인합니다. 필요한 경우 stmsboot 명령을 사용하여 개시자 포트에 대해 MPxIO를 사용 안함으로 설정합니다.

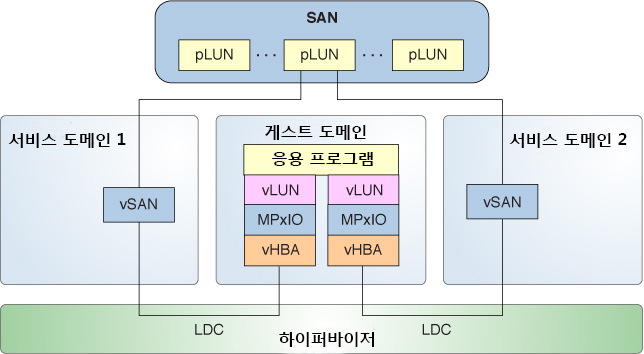

다음 그림은 다중 경로 구성의 예입니다. SAN에 속한 하나의 물리적 LUN을 MPxIO로 관리되는 두 개의 경로를 통해 액세스할 수 있습니다. 이 그림에 표시된 구성을 만드는 방법을 설명하는 절차는 가상 SCSI HBA 다중 경로를 구성하는 방법을 참조하십시오.
그림 11-2 가상 SCSI HBA 다중 경로 구성
