Figure 12–9는 2개의 가상 네트워크(vnet0 및 vnet1)가 서비스 도메인의 별도 가상 스위치 인스턴스(vsw0 및 vsw1)에 연결되어 있고, 서로 다른 2개의 물리적 인터페이스를 사용함을 보여줍니다. 물리적 인터페이스는 Oracle Solaris 10 서비스 도메인의 nxge0 및 nxge1입니다.
서비스 도메인에서 물리적 링크 오류가 발생하면 해당 물리적 장치에 바인드된 가상 스위치 장치에서도 링크 오류가 발생합니다. 그러면 가상 스위치가 이 가상 스위치에 바인드된 해당 가상 네트워크 장치에 오류를 전파합니다. 가상 네트워크 장치는 이 링크 이벤트에 대한 알림을 LDom_A 게스트의 IP 계층에 전송합니다. 그러면 IPMP 그룹에 있는 다른 가상 네트워크 장치로 페일오버됩니다.

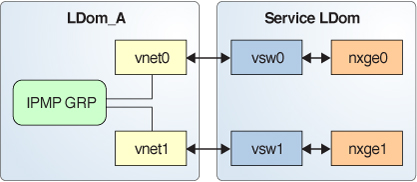

그림 12-9 개별 가상 스위치 인스턴스에 연결된 두 개의 가상 네트워크(Oracle Solaris 10)
Figure 12–10은 각각의 가상 네트워크 장치(vnet0 및 vnet1)를 다른 서비스 도메인의 가상 스위치 인스턴스에 연결하면 논리적 도메인의 신뢰성이 보다 향상될 수 있음을 보여줍니다. 이 경우 LDom_A는 물리적 네트워크 오류 이외에 가상 네트워크 오류를 감지하고 서비스 도메인 충돌 및 종료 후 페일오버를 트리거합니다.

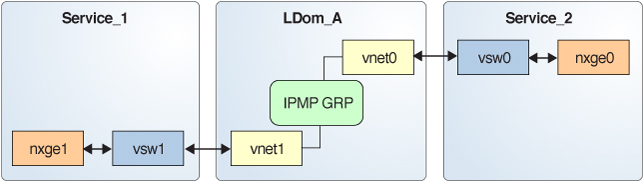

그림 12-10 다른 서비스 도메인에 연결된 개별 가상 네트워크 장치(Oracle Solaris 10)
자세한 내용은 Oracle Solaris Administration: IP Services 를 참조하십시오.
