다음 다이어그램은 Oracle Solaris 11 OS를 실행하는 게스트 도메인이 Oracle Solaris 10 서비스 도메인과 완전하게 호환됨을 보여줍니다. 단, Oracle Solaris 11 OS에서 기능이 추가되었거나 향상되었다는 점이 다릅니다.

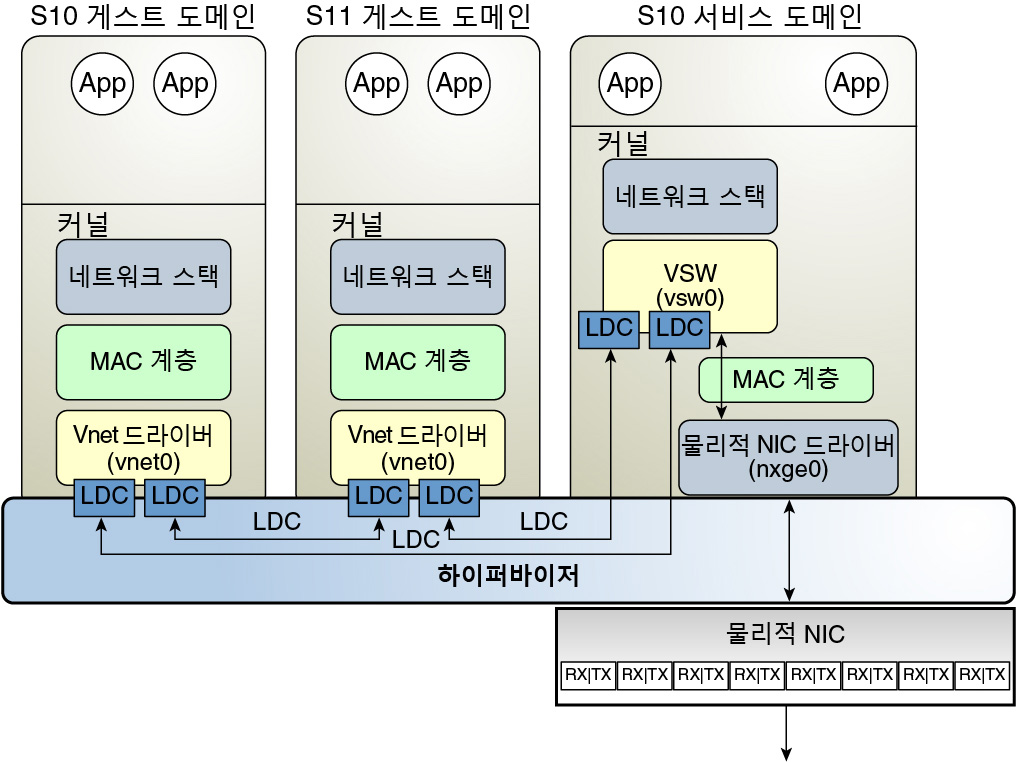

그림 12-2 Oracle Solaris 10 OS에 대한 Oracle VM Server for SPARC 네트워크 개요
이전 다이어그램은 Oracle Solaris 10 OS에만 적용되는 인터페이스 이름(예: nxge0, vsw0 및 vnet0)을 보여줍니다. 또한 다음 사항에 유의하십시오.
서비스 도메인의 가상 스위치는 게스트 도메인이 서로 통신할 수 있도록 게스트 도메인에 연결됩니다.
가상 스위치는 또한 게스트 도메인이 물리적 네트워크와 통신할 수 있도록 물리적 네트워크 인터페이스 nxge0에도 연결됩니다.
가상 스위치 네트워크 인터페이스 vsw0은 두 게스트 도메인이 서비스 도메인과 통신할 수 있도록 서비스 도메인에 만들어집니다.
서비스 도메인의 가상 스위치 네트워크 인터페이스 vsw0은 Oracle Solaris 10 ifconfig 명령을 사용하여 구성할 수 있습니다.
Oracle Solaris 10 게스트 도메인의 가상 네트워크 장치 vnet0은 ifconfig 명령을 사용하여 네트워크 인터페이스로 구성할 수 있습니다.
Oracle Solaris 11 게스트 도메인의 가상 네트워크 장치 vnet0은 net0과 같은 일반 링크 이름으로 표시될 수 있습니다. 또한 ipadm 명령을 사용하여 네트워크 인터페이스로 구성할 수 있습니다.
가상 스위치는 정규 물리적 네트워크 스위치처럼 작동하며, 게스트 도메인, 서비스 도메인, 물리적 네트워크 등 연결되어 있는 여러 시스템 간에 네트워크 패킷을 전환합니다. vsw 드라이버는 가상 스위치를 네트워크 인터페이스로 구성할 수 있도록 해주는 네트워크 장치 기능을 제공합니다.
