3 Laden von Medien und Ausführen von Selbstprüfungen

Dieses Kapitel befasst sich mit den Schritten, die Sie ausführen müssen, nachdem Sie die Hardware installiert haben, jedoch bevor Sie die Software konfigurieren und die Arbeit mit der Bibliothek beginnen (Informationen zur Installation finden Sie im StorageTek SL150 Modular Tape Library - Installationshandbuch). Diese Aufgaben nach der Installation umfassen:

Konfigurieren von Laufwerkreinigungsvorgängen
Laden der Magazine
Testen der Bibliotheksinstallation.

Konfigurieren von Laufwerkreinigungsvorgängen

LTO-Bandlaufwerke sind im Allgemeinen selbstreinigend. Dennoch müssen sie gelegentlich mit einer kompatiblen Reinigungskassette gereinigt werden. Zur Konfiguration von Vorgängen zur Laufwerksreinigung wählen Sie als Erstes eine Reinigungsstrategie. Danach führen Sie die entsprechende Prozedur in Verwenden der automatischen Reinigungsfunktion des Bibliothekslaufwerks, Verwenden der hostverwalteten Laufwerksreinigung oder Planung bei Verwendung der manuellen Reinigung aus. Schließlich stellen Sie das Reinigungsmedium bereit, wie in Beschaffen der erforderlichen Anzahl von Reinigungskassetten beschrieben.

Auswahl einer Reinigungsstrategie

LTO-Laufwerke müssen gelegentlich gereinigt werden, weil der Abstand zwischen LTO-Magnetband und Lese-/Schreibköpfen sehr klein ist. Wenn das Band bei maximaler Geschwindigkeit über die Aufzeichnungsköpfe läuft, maximieren kleine Abstände den Datentransfer. Wenn das Band jedoch positioniert und gespannt wird, um langsame E/A-Quellen zu berücksichtigen, kann das Band die Aufzeichnungsköpfe in dem Laufwerk intermittierend berühren. Das Band wird unter diesen Bedingungen stark abgenutzt und kleine Ablagerungen der Aufzeichnungsmedien setzen sich auf den Oberflächen des Laufwerks ab.

LTO-Laufwerke sind so ausgelegt, dass normalen Kontaminierungsgrade automatisch entfernt werden. Kleine interne Bürsten wischen die Ablagerungen weg, bevor sie sich festsetzen und zu einem Problem werden können. Deshalb benötigen viele LOT-Laufwerke niemals eine zusätzliche Reinigung mit Reinigungskassetten. Langsame oder intermittierende Datenquellen können jedoch möglicherweise nicht genügend Daten für das Band-Streaming bereitstellen. Das Bandlaufwerk kann zu schnell laufen und so oft neu positioniert werden, dass es zu einer ungewöhnlich starken Abnutzung von Bändern und anormal harten und schweren Ablagerungen auf den Aufzeichnungsköpfen kommt. In extremen Fällen können die internen Bürsten die Ablagerungen nicht mehr entfernen und die Lese-/Schreibfehler werden immer häufiger. Wenn diese Fehler die vom Laufwerk festgelegten Schwellenwerte zur Fehlerkorrektur überschreiten, löst das Laufwerk einen Bandalarm aus und fordert eine Reinigung.

Die SL150-Benutzeroberfläche benachrichtigt Sie, wenn LTO-Laufwerke gereinigt werden müssen. Die meisten Hostbackup- und Speicherverwaltungsanwendungen erkennen diese Anforderung ebenfalls. Es gibt also drei Möglichkeiten für die erforderliche Reinigung.

Verwenden der automatischen Reinigungsfunktion des Bibliothekslaufwerks
Verwenden der hostverwalteten Laufwerksreinigung
Planung bei Verwendung der manuellen Reinigung.

Verwenden der automatischen Reinigungsfunktion des Bibliothekslaufwerks

Die automatische Reinigungsfunktion des SL150-Laufwerks ist am einfachsten zu konfigurieren und stellt die flexibelste Möglichkeit zur sicheren Reinigung aller LTO-Laufwerke in der Bibliothek dar. Wenn diese Funktion aktiviert ist, führt die Bibliothek automatisch eine Reinigung durch, wenn ein Laufwerk eine solche anfordert.

Zur Verwendung der automatischen Laufwerksreinigungsfunktion müssen ein oder mehrere reservierte Systemeinschubfächer konfiguriert sein. Mindestens eine LTO-Universalreinigungskassette (vom Typ CU) muss in diesen Einschubfächern vorhanden sein.

Sie richten die automatische Laufwerksreinigungsfunktion ein, wenn Sie Bibliothekseinstellungen konfigurieren, wie im nächsten Kapitel beschrieben. Für den Augenblick fordern Sie einfach die erforderliche Anzahl von Reinigungskassetten an .

Verwenden der hostverwalteten Laufwerksreinigung

Viele Speicherverwaltungs- und Backupanwendungen können so konfiguriert werden, dass eine Reinigung gestartet wird, wenn ein Laufwerk diese anfordert. Beispiele umfassen Oracle Secure Backup, Symantec NetBackup, IBM Tivoli Storage Manager und viele andere mehr. Sie geben im Allgemeinen Automatic, Tape Alert (Automatischer Band-Alert) oder reactive (reaktive) Reinigung an (der genaue Wortlaut hängt von der Anwendung ab). Die Hostanwendung kann dann die Reinigung der von ihr gesteuerten Laufwerke verwalten, vorausgesetzt die Reinigungsmedien sind verfügbar.

Diese Lösung hat einen Hauptnachteil. Die Hostanwendung hat ständig die Kontrolle über die ihr zugewiesenen Laufwerke und Einschubfächer. Die Anwendung, die für die gespeicherten Daten verantwortlich ist, koordiniert somit alle Bandbewegungen und Laufwerksvorgänge in der zugewiesenen Bibliothek oder Partition des Hosts.

In partitionierten Bibliotheken hat diese Lösung auch noch andere zu beachtende Einschränkungen. Eine Hostanwendung in einer partitionierten Bibliothek kann nur auf Laufwerke und Speichereinschubfächer zugreifen, die sie kontrolliert. Sie kann nicht auf Reinigungsmedien zugreifen, die in den reservierten Einschubfächern der Bibliothek gelagert sind. Sie kann nicht auf Reinigungsmedien zugreifen, die in einer anderen Partition einer partitionierten Bibliothek enthalten sind. Sie kann auch keine Laufwerke reinigen, die anderen Partitionen zugewiesen sind. Um also alle Laufwerke in einer partitionierten Bibliothek entsprechend zu reinigen, müssen Sie doppelte Reinigungsmedien in jeder Partition bereitstellen. Diese zusätzlichen Reinigungsbänder belegen Speichereinschubfächern, die sonst Datenbänder enthalten könnten.

Im weiteren Verlauf dieses Abschnitts werden die Schritte zusammengefasst, die zum Setup einiger häufig verwendeten Bibliothekshostanwendungen ausgeführt werden müssen. Beachten Sie jedoch, dass es sich bei den unten aufgeführten Prozeduren um Zusammenfassungen handelt. Für vollständige Details und die neuesten Änderungen wird immer auf die Dokumentation der Hostanwendung verwiesen.

Automatische Reinigung in Oracle Secure Backup während des Laufwerk-Setups konfigurieren

Oracle Secure Backup kann die Reinigung automatisch auslösen, wenn ein Bandlaufwerk diese anfordert. Die Software prüft auf Reinigungsanforderungen, wenn eine Kassette geladen oder entladen wird. Wenn eine Reinigung erforderlich ist, lädt Oracle Secure Backup eine Reinigungskassette, wartet auf den Abschluss des Reinigungszyklus, tauscht die Reinigungskassette in ihrem Originalspeicherelement aus und fährt mit den angeforderten Lade- oder Entladevorgang fort. So konfigurieren Sie die automatische Reinigung:

Wenn Sie jedes der Bandlaufwerke der SL150-Bibliothek zu der Oracle Secure Backup-Konfiguration hinzufügen, wählen Sie in der Liste Automatische Reinigung die Option Ja.
Geben Sie im Feld Clean interval (duration) (Reinigungsintervall (Dauer)) das gewünschte Intervall zwischen Reinigungszyklen an.
Wählen Sie im Feld Clean using emptiest (Reinigung mit leerster Kassette) die Option yes (ja), um die Kassetten im Round-Robin-Verfahren zu reinigen, bei dem mit der am wenigsten verwendeten Kassette begonnen wird, oder no (nein), um jede Reinigungskassette bis zu deren Ablauf zu verwenden, wobei mit der Kassette mit den wenigsten verbleibenden Reinigungszyklen begonnen wird (Standard).
Klicken Sie auf OK, um die Änderungen zu speichern.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

NetBackup mit der Administrationskonsole für Reaktive Reinigung einrichten

Wenn Sie die Symantec NetBackup-Administrationskonsole verwenden, um Laufwerkskonfigurationen hinzuzufügen oder zu aktualisieren, gehen Sie folgendermaßen vor::

Wählen Sie in der Administrationskonsole die Option Media and Device Management (Medien- und Geräteverwaltung).
Wählen Sie Device Monitor (Geräteüberwachung).
Wählen Sie Drives (Laufwerke).
Wählen Sie im Bereich Drive Status (Laufwerksstatus) ein SL150-Laufwerk.
Öffnen Sie im Bereich Drive Status (Laufwerksstatus) das Menü Aktionen.
Wählen Sie den Parameter Set Cleaning Frequency (Reinigungshäufigkeit festlegen), und legen Sie den Wert auf 0 (Null) fest.

Bei einer Häufigkeit von Null wird NetBackup angewiesen, Laufwerke auf Bandalarme hin zu reinigen.
Wiederholen Sie die Schritte 4 und 5, bis alleSL150-Laufwerke konfiguriert sind.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

NetBackup mit der Befehlszeile für Reaktive Reinigung einrichten

Wenn Sie die Symantec NetBackup-Administrationsbefehlszeile verwenden, um Laufwerkkonfigurationen hinzuzufügen oder zu aktualisieren, legen Sie die Reinigungshäufigkeit für jedes SL150-Laufwerk auf null fest, wie unten beschrieben (die vollständige NetBackup-Befehlssyntax finden Sie im Symantec Commands-Referenzhandbuch für Ihre Softwareversion).

Wenn Sie das Laufwerk zu der NetBackup-Konfiguration hinzufügen müssen, verwenden Sie den Befehl tpconfig -add -drive -type [hcart|hcart2|hcart3] path drivepath ‐cleanfreq 0, wobei:
- hcart* die generische NetBackup-Media-ID ist.
- drivepath der Pfad zu der Gerätedatei für das Laufwerk ist. Beenden Sie den Vorgang hier.
Wenn Sie die SL150-Laufwerke bereits zu der NetBackup-Konfiguration hinzugefügt haben, führen Sie den Befehl /usr/openv/volmgr/bin/tpclean/tpclean -F drive_name 0 aus, wobei:
- drive_name der Name ist, der dem Laufwerk zugewiesen wurde, als es zu der NetBackup-Gerätekonfiguration hinzugefügt wurde.
- 0 der Wert ist, der die häufigkeitsbasierte Reinigung zugunsten der reaktiven Reinigung ausschaltet.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

Symantec Backup Exec einrichten

Wenn Sie ein Reinigungseinschubfach konfigurieren, reinigt Backup Exec Laufwerke automatisch. Gehen Sie dazu folgendermaßen vor:

Wählen Sie in der Backup Exec-Navigationsleiste Devices.
Wählen Sie Robotic Libraries (Robotikbibliotheken), und wählen Sie dann die Robotikbibliothek, für die Sie die Reinigung einrichten.
Klicken Sie auf Slots, um die Einschubfächer der Bibliothek im rechten Bereich anzuzeigen.
Wählen Sie das Einschubfach, das das Reinigungsband enthält.
Wählen Sie in der Taskleiste unter General Tasks (Allgemeine Aufgaben) die Option Eigenschaften.
Wählen Sie die Option Cleaning Slot (Reinigungseinschubfach), und klicken Sie auf OK.
Stellen Sie sicher, dass das Reinigungsband in das Einschubfach eingelegt ist, das Sie als Reinigungseinschubfach definiert haben.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

HP StorageWorks Enterprise Backup-Lösung mit HP Data Protector einrichten

Wenn Sie korrekt beschriftete Reinigungskassetten bereitstellen, erkennt Data Protector die Kassetten und richtet automatisch eine reaktive Reinigung ein. Siehe Beschaffen der erforderlichen Anzahl von Reinigungskassetten und Kassetten etikettieren.

Reinigung nach Bedarf bei IBM Tivoli Storage Manager (TSM) einrichten

So konfigurieren Sie eine Reinigung nach Bedarf in IBM Tivoli Storage Manager.

Um eine Reinigung nach Bedarf für ein Laufwerk zu konfigurieren, das noch nicht zu Ihrer TSM-Konfiguration hinzugefügt wurde, verwenden Sie den Befehl DEFINE DRIVE.
Um eine Reinigung nach Bedarf für ein Laufwerk zu konfigurieren, das bereits zu Ihrer TSM-Konfiguration hinzugefügt wurde, verwenden Sie den Befehl DEFINE DRIVE.
Setzen Sie mit dem gewählten Befehl den Laufwerksparameter CLEANFREQuency auf ASNEEDED.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

Reinigung bei Bandalarm in EMC Networker einrichten

EMC Networker reinigt Laufwerke automatisch, wenn er zum Empfang von Bandalarmen von dem Laufwerk konfiguriert ist. Zur Aktivierung von Bandalarmen richten Sie die Networker Common Device Interface (CDI) wie folgt ein.

Klicken Sie auf der NetWorker Administration-Oberfläche auf Devices, und wählen Sie View, Diagnostic Mode.
Wählen Sie Devices im Navigationsbaum.
Klicken Sie in der Tabelle "Devices" mit der rechten Maustaste auf eines der SL150-Bandlaufwerke, und wählen Sie Properties aus dem Kontextmenü.
Wenn das Fenster "Properties" angezeigt wird, wählen Sie die Registerkarte Erweitert.
Wählen Sie im Bereich "Device Configuration" der Registerkarte "Advanced" unter "CDI-Einstellungen" die Option SCSI Commands: Sends explicit SCSI commands to tape devices.
Wiederholen Sie die Schritte 3-5, bis das Common Device Interface für alle SL150-Bandlaufwerke konfiguriert wurde.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

CommVault einrichten

Klicken Sie in der ComCell-Oberfläche mit der rechten Maustaste auf die SL150-Bibliothek, und wählen Sie Properties aus dem Kontextmenü.
Wenn das Blatt "Library Properties" angezeigt wird, wählen Sie die Registerkarte Laufwerke.
Wählen Sie im Abschnitt "Enable Auto-Cleaning" der Registerkarte das Kontrollkästchen On sense code.
Klicken Sie auf OK, um die Änderung zu speichern.
Fahren Sie mit Beschaffen der erforderlichen Anzahl von Reinigungskassetten fort.

Planung bei Verwendung der manuellen Reinigung

Wenn die automatische Laufwerksreinigung und die hostverwaltete Reinigung nicht verwendet werden können, können Sie die Reinigung verwalten, indem Sie die Benutzeroberfläche der Bibliothek auf Reinigungsmeldungen überwachen und entsprechend reagieren. Wenn ein Laufwerk gereinigt werden muss, wird die Library Health -Anzeige (Bibliotheksintegritätsanzeige) am Anfang der Oberfläche auf Degraded (Gestört) gesetzt, wird in der Health Table (Integritätstabelle) angegeben, dass die Laufwerke gereinigt werden müssen, und fordert die Eigenschaft Health (Integrität) des betroffenen Laufwerks eine Reinigung an. In diesem Fall halten Sie die betroffenen Laufwerke fest und führen die Reinigung durch, wie in Gestörte Laufwerke über die Bibliotheksbenutzeroberfläche reinigen beschrieben. Da die Reinigung in diesen Fällen nicht automatisch durchgeführt wird, müssen Sie die Laufwerke regelmäßig überwachen und gegebenenfalls schnell reagieren.

Beachten Sie jedoch, dass eine routinemäßige Reinigung ohne eine entsprechende Warnung in keinem Fall durchgeführt werden sollte. Reinigungskassetten sind abschleifend. Eine zu häufige Verwendung kann LTO-Laufwerke beschädigen. Sie sollten keine regelmäßigen Reinigungen mit einer Hostanwendung planen. Auch sollten Sie keine Reinigungen nach einer bestimmten Anzahl von Monaten ausführen. Nehmen Sie nur eine Reinigung vor, wenn das Laufwerk meldet, dass eine Reinigung erforderlich ist.

Wenn Sie mit einer manuellen Reinigung planen, müssen Sie jetzt die erforderliche Anzahl Reinigungskassetten beschaffen.

Laden der Magazine

StorageTek SL150 lagert Bandkassetten in herausnehmbaren Magazinen, die auf der Vorderseite der Bibliothek herein- und herausgleiten, wie Schubladen. Jedes Bibliotheksmodul enthält zwei Magazine, eines auf der linken Seite des Gehäuses und eines auf der rechten Seite (die linken und rechten Magazine können nicht ausgetauscht werden). Führen Sie folgende Schritte aus, um die Magazine zu laden:

Bestimmen der erforderlichen Anzahl von reservierten Systemeinschubfächern
Vorbereiten eines Arbeitsplatzes
Vorbereiten einer Diagnosekassette
Beschaffen der erforderlichen Anzahl von Reinigungskassetten
Vorbereiten von Reinigungsbändern
Vorbereiten der Datenbandkassetten.
Entsperren der Magazine
Laden der Magazine in das Basismodul
Laden der Magazine in Erweiterungsmodule.

Bestimmen der erforderlichen Anzahl von reservierten Systemeinschubfächern

Je nach Reinigungsstrategie und Diagnoseanforderungen entscheiden Sie, wie viele reservierte Systemeinschubfächer Sie konfigurieren werden, wenn Sie die Bibliothekskonfiguration im nächsten Kapitel ausführen. Sie können maximal drei Einschubfächer reservierten.

Wenn Sie die Vorbereitung einer Diagnosekassette planen, empfiehlt Oracle, dass Sie wenn möglich ein reserviertes Systemeinschubfach zur Aufnahme dieser Kassette konfigurieren.

Durch Aufbewahrung der empfohlenen Diagnosekassette in einem reservierten Einschubfach wird sichergestellt, dass diese immer verfügbar ist, wenn sie benötigt wird. Wenn der Platz jedoch vorrangig ist, können Sie die Diagnosekassette bei Bedarf auch aus dem Mailslot importieren.
Wenn Sie die Verwendung der automatischen Laufwerksreinigungsfunktion planen, konfigurieren Sie mindestens ein reserviertes Einschubfach zur Aufnahme einer Reinigungskassette. Wenn möglich konfigurieren Sie zwei reservierte Einschubfächer.

Bei Verwendung der automatischen Laufwerksreinigung müssen Sie mindestens ein reserviertes Einschubfach konfigurieren. Wenn zwei Reinigungsbänder in reservierten Einschubfächern vorhanden sind, reduziert sich die Ausfallzeit. In diesem Fall ist bei Bedarf immer ein Reinigungsband verfügbar, sodass Laufwerke nicht inaktiv sind, während sie auf die Reinigung warten.
Wenn Sie die Verwendung der hostverwalteten Laufwerksreinigung planen, konfigurieren Sie keine reservierten Systemeinschubfächer für Reinigungsmedien.

Hostanwendungen können nicht auf reservierte Systemeinschubfächer zugreifen. Deshalb müssen die Reinigungsmedien in Speichereinschubfächern enthalten sein, die von der Hostanwendung kontrolliert werden.
Wenn Sie die Verwendung der manuellen Reinigung planen, konfigurieren Sie ein, oder besser zwei reservierte Systemeinschubfächer zur Aufnahme von Reinigungskassetten.

Indem Reinigungskassetten in reservierten Einschubfächern bereitgehalten werden, wird sichergestellt, dass sie bei Bedarf immer verfügbar sind. Wenn zwei Reinigungsbänder in der Bibliothek vorhanden sind, reduziert sich die Ausfallzeit. Wenn der Platz jedoch vorrangig ist, können Sie die Reinigungskassette bei Bedarf auch aus dem Mailslot importieren.
Als nächstes bereiten Sie den Arbeitsplatz vor.

Vorbereiten eines Arbeitsplatzes

Bereiten Sie eine saubere, ebene Fläche vor, auf der genügend Platz für die Arbeit mit Kassetten und Magazinen ist und bei der die Kassetten keinen magnetischen Feldern ausgesetzt sind.

Danach bereiten Sie eine Diagnosekassette vor.

Vorbereiten einer Diagnosekassette

Die Bibliothek verwendet eine Diagnosekassette zur Ausführung von Selbsttests der Bibliotheksrobotik und der Laufwerke. Oracle empfiehlt, dass Sie während der Systemkonfiguration und wenn möglich auch ständig danach eine Diagnoseband zur Hand haben. Gehen Sie folgendermaßen vor, um ein Diagnoseband zu erstellen:

Suchen Sie im Zubehörkit, das mit der Bibliothek geliefert wurde, nach dem Etikett für die Diagnosekassette.

Der Etikettentext beginnt mit dem Präfix DG , einschließlich einem erforderlichen abschließenden Leerzeichen.
Wählen Sie eine leere LTO-Datenkassette, die mindestens 24 Stunden bei Raumtemperatur aufbewahrt wurde und mit Ihren Laufwerken kompatibel ist. Legen Sie sie auf die Arbeitsfläche.
Packen Sie eine neue Kassette wie jede andere neue Kassette aus. Entfernen Sie die Hülle mit der dafür vorgesehenen Lasche.

Verwenden Sie keine Brieföffner, Messer, Schneidemesser, Scheren oder anderen scharfen Instrumente.
Reinigen Sie die Oberfläche, auf der das Etikett angebracht wird, mit der kleinstmöglichen Menge einer auf Isopropylalkohol basierenden Reinigungslösung. Verwenden Sie nie eine andere Art von Lösungsmittel.
Lösen Sie das besondere (DG -)Diagnoseetikett von seinem Träger.

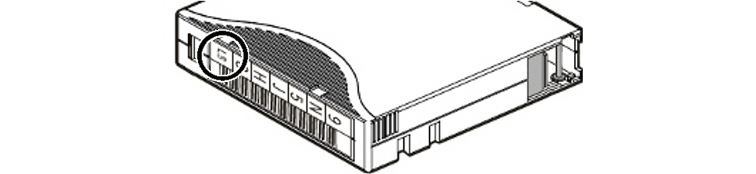

Halten Sie die Kassette so, dass der Schreibschutzschalter zu Ihnen weist.
Bringen Sie das Kassettenetikett mit den Barcodezeichen unten (in Richtung der Kassettennabe) und den alphanumerischen Zeichen oben an.
Richten Sie das Etikett sorgfältig an der kleinen Einsparung aus und bringen es an. Das Etikett darf nicht über die Ränder dieser Einsparung hinausgehen.
Beschaffen Sie die erforderliche Anzahl von Reinigungskassetten.

Beschaffen der erforderlichen Anzahl von Reinigungskassetten

Die Anzahl von benötigten Reinigungskassetten und die Positionen dieser Kassetten werden von der Konfiguration der Bibliothek und von der Art der Laufwerksreinigung bestimmt. Somit variiert die Anzahl von Reinigungskassetten, die erforderlich ist, um stets sicherzustellen, dass zwei Kassetten verfügbar sind.

Wenn Sie die Verwendung der automatischen Reinigungsfunktion des Bibliothekslaufwerks oder die Verwendung der manuellen Reinigung planen, empfiehlt Oracle, dass Sie zwei neue LTO-Universal-(CU-)Reinigungskassetten bereithalten.

Wenn mindestens zwei Reinigungsbänder in der Bibliothek vorhanden sind, wird die Ausfallzeit des Laufwerks minimiert, indem sichergestellt wird, dass bei Bedarf immer ein verwendbares Reinigungsband zur Verfügung steht.

Verwenden Sie stets neue Reinigungsmedien. Für die Bibliothek ist jedes neu importierte Reinigungsband neu, wobei die Anzahl von Verwendungen mit null angegeben wird. Wenn Sie also gebrauchte Reinigungsbänder laden, kennen Sie nie die genaue Anzahl von noch verbleibenden Reinigungsvorgängen.
Wenn Sie die Verwendung der hostverwalteten Laufwerksreinigung planen und die Bibliothek nicht partitionieren möchten, empfiehlt Oracle, dass sie zwei neue LTO-Universal-(CU-)Reinigungskassetten bereithalten.
Wenn Sie die Verwendung der hostverwalteten Laufwerksreinigung planen und die Bibliothek partitionieren möchten, empfiehlt Oracle, dass sie zwei neue LTO-Universal-(CU-)Reinigungskassetten pro Partition bereithalten.

Eine Hostanwendung kann nicht auf Laufwerke oder Bibliothekseinschubfächer zugreifen, die nicht in der von ihr kontrollierten Partition enthalten sind. Deshalb muss jede Partition ein Reinigungsmedium enthalten. Beispiel: Für drei Partitionen sind mindestens drei Reinigungsbänder bzw. sechs Reinigungsbänder für optimale Laufwerksverfügbarkeit erforderlich.
Nun bereiten Sie die Reinigungsbänder vor.

Vorbereiten von Reinigungsbändern

Wählen Sie die erforderliche Anzahl von Reinigungsbändern. Wählen Sie Universalreinigungsbänder, die mindesten 24 Stunden bei Raumtemperatur gelagert wurden.

Universalreinigungsbänder haben die Aufschrift CU. Oracle empfiehlt unbedingt die Verwendung von Universalreinigungsbändern und erfordert deren Verwendung bei der automatischen Laufwerksreinigungsfunktion.
Packen Sie jede Reinigungskassette erst aus, wenn Sie zur Etikettierung bereit sind. Entfernen Sie die Hülle mit der dafür vorgesehenen Lasche.

Verwenden Sie keine Brieföffner, Messer, Schneidemesser, Scheren oder anderen scharfen Instrumente.
Prüfen Sie jede Reinigungskassette sorgfältig, und tauschen Sie Kassetten mit Zeichen von Beschädigung oder Herstellungsfehlern aus.
Reinigen Sie die Oberfläche, auf der das Etikett angebracht wird, mit der kleinstmöglichen Menge einer auf Isopropylalkohol basierenden Reinigungslösung.

Verwenden Sie niemals andere Lösungsmittel.
Suchen Sie nach dem richtigen Etikett für das Reinigungsband.

Etiketten für Universalreinigungskassetten haben die Form CLNUxxCU, wobei CLNU ein aussagefähiges Präfix, xx eine Sequenznummer und CU der Deskriptor für Universalreinigungsmedien ist.
Lösen Sie das Etikett von seinem Träger.
Halten Sie die Kassette so, dass der Schreibschutzschalter zu Ihnen weist.
Bringen Sie das Kassettenetikett mit den Barcodezeichen unten (in Richtung der Kassettennabe) und den alphanumerischen Zeichen oben an.
Richten Sie das Etikett sorgfältig an der kleinen Einsparung aus und bringen es an. Das Etikett darf nicht über die Ränder dieser Einsparung hinausgehen.
Wiederholen Sie diese Schritte für alle restlichen Reinigungsbänder.
Nachdem die Reinigungsbänder etikettiert wurden, legen Sie die beiseite und bereiten die Datenbankkassetten vor.

Vorbereiten der Datenbandkassetten

Wählen Sie die erforderliche Anzahl von Datenbändern. Wählen Sie Bänder, die mindesten 24 Stunden bei Raumtemperatur gelagert wurden.
Packen Sie jede Datenkassette erst aus, wenn Sie zur Etikettierung bereit sind. Entfernen Sie die Hülle mit der dafür vorgesehenen Lasche.

Verwenden Sie keine Brieföffner, Messer, Schneidemesser, Scheren oder anderen scharfen Instrumente.
Stellen Sie sicher, dass die Kassette Betriebstemperatur hat und frei von Kondenswasser ist. Wenn die Kassette scheinbar unter Betriebstemperatur gelagert wurde, stoppen Sie den Vorgang. Bevor Sie fortfahren, lagern Sie die Kassette 24 Stunden lang in der beabsichtigten Betriebsumgebung, sodass Temperatur und Feuchtigkeit angeglichen werden.
Halten Sie die Kassettennabe nach unten, während der Schreibschutzschalter und das Etikett auf Sie und die Leitverriegelung rechts hinten zeigen.
Prüfen Sie, ob die Kassette eine LTO Ultrium Gen-7, Gen-6 oder Gen-5 Datenkassette ist. Der Medientyp wird im letzten Feld des Etiketts neben dem Schreibschutzschalter auf der linken Seite angegeben: L7 oder LX steht für Gen-7-Medien, L6 oder LW für Gen-6-Medien und L5 oder LV für Gen-5.
Stellen Sie sicher, dass das Gehäuse nicht aufgerissen, zerbrochen oder anderweitig sichtbar beschädigt ist. Wenn Sie eine Beschädigung feststellen, verwenden Sie die Kassette nicht.
Prüfen Sie auf der rechten Seite der Kassette nahe der Rückseite, ob die federbelastete Tür sich ordnungsgemäß öffnen lässt und sich, wenn sie losgelassen wird, wieder schließt. Wenn die Tür beschädigt ist oder nicht ordnungsgemäß geöffnet und geschlossen wird, verwenden Sie die Kassette nicht.
Öffnen Sie die Tür, und stellen Sie sicher, dass der Leitstift nicht verbogen ist, unbeschädigt ist und ordnungsgemäß in seiner Arretierung in dem Gehäuse sitzt. Wenn der Leitstift beschädigt ist oder nicht an der richtigen Stelle sitzt, verwenden Sie die Kassette nicht.
Prüfen Sie, ob der Schreibschutzschalter ohne Widerstand von einer Seite zur anderen verschoben werden kann und mit einem Klick einrastet. Wenn der Schreibschutzschalter beschädigt ist oder nicht richtig einrastet, verwenden Sie die Kassette nicht.
Drehen Sie die Kassette um, und prüfen Sie die Kunststoffzähne und Sicherungen um die Metallnabe. Wenn Teile beschädigt oder sichtbar abgenutzt sind, verwenden Sie die Kassette nicht.
Reinigen Sie die Oberfläche, auf der das Etikett angebracht wird, mit der kleinstmöglichen Menge einer auf Isopropylalkohol basierenden Reinigungslösung.

Verwenden Sie niemals andere Lösungsmittel.
Suchen Sie nach dem richtigen Etikett für das Datenband.

Standard-LTO-Datenkassetten werden mit einer eindeutigen, vom Kunden zugewiesenen, aus sechs Zeichen bestehenden Volume-ID beschriftet, gefolgt von einem Feld mit der Medien-ID. Bei LTO-7-Datenkassetten kann die Medien-ID L7 für Lese-/Schreib- und Diagnosekassetten oder LX für WORM-Kassetten verwendet werden. Entsprechende LTO-6-Medien werden mit L6 und LW und LTO‐5-Medien mit L5 und LV identifiziert.

Wenn Sie die Bibliothek für ein nicht-standardmäßiges Etikettierungsschema konfigurieren müssen, wird auf Anhang A, Nicht-standardmäßige Etikettenformate berücksichtigen verwiesen.
Lösen Sie das Etikett von seinem Träger.
Halten Sie die Datenkassette so, dass der Schreibschutzschalter zu Ihnen weist.
Bringen Sie das Kassettenetikett mit den Barcodezeichen unten (in Richtung der Kassettennabe) und den alphanumerischen Zeichen oben an.
Richten Sie das Etikett sorgfältig an der kleinen Einsparung aus und bringen es an. Das Etikett darf nicht über die Ränder dieser Einsparung hinausgehen.
Nachdem die Datenbänder etikettiert wurden, entsperren Sie die Magazine.

Entsperren der Magazine

Wenn die Magazine bereits in die Gehäuse eingefügt wurden, gehen Sie folgendermaßen vor:

Melden Sie sich bei der browserbasierten Benutzeroberfläche an.
Wählen Sie Library (Bibliothek) aus dem Menü auf der linken Seite der Benutzeroberfläche. Die grafische Bibliothekszuordnung wird angezeigt.
Klicken Sie in der Bibliotheksanzeige auf der rechten Seite auf Library.

Ein Kontextmenü wird angezeigt.
Wählen Sie im Kontextmenü Library die Option Unlock Magazines (Magazine entsperren).

Daraufhin wird das Dialogfeld Unlock Magazines angezeigt. Es enthält eine Schaltfläche für jedes Magazin. Dies erinnert Sie daran, dass die Bibliothek automatisch offline geht, wenn Sie Magazine entsperren.
Um alle gewählten Magazine gemeinsam zu entsperren, klicken Sie auf die Schaltfläche Select All (Alle wählen).
Um ein oder mehrere individuell gewählte Magazine zu entsperren, klicken Sie auf die Schaltfläche Module m Side Magazine, wobei:
- m die Modulnummer ist.
- Side die Seite des Moduls ist, auf der sich das Magazin befindet, entweder Links oder Rechts.
Beispiel: Um das rechte Magazin in dem zweiten Bibliotheksmodul zu wählen, klicken Sie auf die Schaltfläche Module 2 Right Magazine in einer nicht partitionierten Bibliothek.
Um die Auswahl rückgängig zu machen, klicken Sie auf die Schaltfläche Unselect All (Auswahl aufheben).
Um das Dialogfeld zu schließen, ohne Magazine zu entsperren und ohne die Bibliothek offline zu setzen, klicken Sie auf die Schaltfläche Cancel.
Sonst klicken Sie, nachdem Sie die zu entsperrenden Magazine gewählt haben, auf OK, um die Bibliothek offline zu setzen und die Magazine zu entsperren.

Wenn Sie auf OK klicken, arbeitet die Bibliothek weiter, bis alle Magazine entsperrt sind.
Nachdem die Magazine entsperrt wurden, laden Sie die Magazine in das Basismodul.

Laden der Magazine in das Basismodul

Laden Sie zuerst die Magazine in das Basismodul. Gehen Sie dazu folgendermaßen vor:

Fassen Sie in dem Basismodul den vorderen Griff des linken Magazins mit einer Hand, und ziehen Sie das Magazin vorsichtig aus dem Gehäuse, wie bei einer langen schmalen Schublade, und stützen Sie es dabei mit der anderen Hand.

Jedes Magazin enthält 15 Kassetteneinschubfächer in drei von fünf Reihen. Das offene Ende der Einschubfächer zeigt in die Innenseite der Bibliothek, sodass die Öffnungen der linken und rechten Magazine bei der Installation gegenüberliegen.

Bibliothekseinschubfächer werden mit library-module, magazine, row, column angegeben, wobei:
- library-module die Ordnungsnummer des Moduls ist, das das Einschubfach enthält. Module werden ab dem Basismodul (1) abwärts nummeriert.
- magazine identifiziert das Magazin, das das Einschubfach enthält, nach seiner Position in dem Chassis, entweder Links oder Rechts.
- row ist die Ordnungsnummer der Magazinreihe, die das Einschubfach enthält. Reihen werden ab dem oberen Ende des Magazins (1) abwärts nummeriert.
- column ist die Ordnungsnummer der Magazinsäule, die das Einschubfach enthält. Säulen werden ab der Griffseite des Magazins auf der Vorderseite der Bibliothek in Rückwärtsrichtung nummeriert.
Einschubfächer 1, Links, 1, 1 und 1, Links, 2, 1 und 1, Links, 3, 1 können als reservierte Einschubfächer konfiguriert werden.

Stellen Sie dieses erste Magazin aufrecht auf Ihre Arbeitsfläche, mit dem Griff nach links und den Öffnungen des Einschubfachs Ihnen zugewandt.

In der folgenden Tabelle wird das Layout des linken Magazins des ersten Moduls dargestellt. Beachten Sie, dass Sie nur Einschubfächer in der ersten Säule für den Systemgebrauch reservieren können.

Tabelle 3-1 Modul 1, Linkes Magazin: Einschubfächer, die reserviert werden können

Links	Spalte 1	Spalte 2	Spalte 3	Spalte 4	Spalte 5
Zeile 1	Es kann reserviert werden.
Zeile 2	Es kann reserviert werden.
Zeile 3	Es kann reserviert werden.

Wenn Sie ein reserviertes Einschubfach für eine Diagnosekassette konfigurieren möchten, legen Sie die Kassette in Einschubfach 1, Links, 1, 1 (das Einschubfach in der ersten Säule der obersten Reihe) ein. Legen Sie die Kassette mit der Kassettennabe nach unten. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der Tabelle unten wird die Diagnosekassette dargestellt, die in Einschubfach 1, Links, 1, 1 installiert ist. Bei der abschließenden Konfiguration wird dieses Einschubfach für den Systemgebrauch reserviert:

Tabelle 3-2 Modul 1, Linkes Magazin: ein Diagnoseband in einem reservierten Einschubfach

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

DG 001

Zeile 2

Zeile 3
Wenn Sie ein reserviertes Einschubfach für eine Reinigungskassette konfigurieren möchten, legen Sie die Kassette in das erste freie Einschubfach in der ersten Säule ein, entweder 1, Links, 2, 1 (wenn Sie ein Einschubfach für eine Diagnosekassette reservieren möchten), oder 1, Links, 1, 1 (wenn nicht). Legen Sie die Kassette mit der Kassettennabe nach unten. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der folgenden Tabelle werden die Diagnosekassette in Einschubfach 1, Links, 1, 1 und eine Universalreinigungskassette in Einschubfach 1, Links, 2, 1 dargestellt. Bei der abschließenden Konfiguration werden diese Einschubfächer für den Systemgebrauch reserviert:

Tabelle 3-3 Modul 1, Linkes Magazin: ein Diagnose- und ein Reinigungsband in reservierten Einschubfächern

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

DG 001

Zeile 2

CLNU01CU

Zeile 3

In der folgenden Tabelle wird eine Konfiguration dargestellt, die keine Diagnosekassette enthält: Die Reinigungskassette befindet sich in Einschubfach 1, Links, 1, 1. Bei der abschließenden Konfiguration wird dieses Einschubfach für den Systemgebrauch reserviert:

Tabelle 3-4 Modul 1, Linkes Magazin: ein Reinigungsband in einem reservierten Einschubfach

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

CLNU01CU

Zeile 2

Zeile 3
Wenn Sie ein reserviertes Einschubfach für eine zweite Reinigungskassette konfigurieren möchten, legen Sie die Reinigungskassette in das nächste freie Einschubfach in der ersten Säule ein. Legen Sie die Kassette mit der Kassettennabe nach unten. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der folgenden Tabelle werden die Diagnosekassette in Einschubfach 1, Links, 1, 1 und Universalreinigungskassetten in den Einschubfächern 1, Links, 2, 1 und 1, Links, 3, 1 dargestellt:

Tabelle 3-5 Modul 1, Linkes Magazin: Diagnose- und ein Reinigungsbänder in reservierten Einschubfächern

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

DG 001

Zeile 2

CLNU01CU

Zeile 3

CLNU02CU

Die folgende Konfiguration enthält keine Diagnosekassette. Die Reinigungskassetten befinden sich in Einschubfach 1, Links, 1, 1 und 1, Links, 2, 1:

Tabelle 3-6 Modul 1, Linkes Magazin: Reinigungsbänder in reservierten Einschubfächern

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

CLNU01CU

Zeile 2

CLNU02CU

Zeile 3
Wenn Sie beschlossen haben, Einschubfächer zu reservieren, halten Sie die Anzahl von zu reservierenden Fächern (eins, zwei oder drei) fest. Sie benötigen diese Informationen beim Abschluss der Konfiguration der Bibliotheksfirmware.
Wenn Sie die Verwendung der hostverwalteten Laufwerksreinigung planen, müssen Sie eine oder zwei LTO-Universalreinigungskassetten in nicht reservierte Dateneinschubfächer einfügen. Legen Sie jede Kassette mit der Nabe nach unten in das Magazin ein. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

Hostanwendungen können nicht auf reservierte Einschubfächer zugreifen. Wenn die Hostanwendung also die Reinigung verwalten soll, müssen Sie Reinigungsmedien in die Einschubfächer einfügen, die der Host kontrolliert.

In der folgenden Tabelle wird eine Konfiguration dargestellt, bei der die Hostsoftware die Reinigung steuert. Einschubfach 1, Links, 1, 1 enthält eine Diagnosekassette. Bei der abschließenden Konfiguration wird dieses Einschubfach also für den Systemgebrauch reserviert: Einschubfächer 1, Links, 2, 1 und 1, Links, 3, 1 enthalten die Reinigungsmedien, die die Hostsoftware verwendet. Bei der abschließenden Konfiguration werden wir diese Einschubfächer also nicht reservieren:

Tabelle 3-7 Modul 1, Linkes Magazin: Reinigungsbänder in Speichereinschubfächern

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

DG 001

Zeile 2

CLNU01CU

Zeile 3

CLNU02CU

Laden Sie Datenbänder in die restlichen Einschubfächer im linken Magazin. Legen Sie jede Kassette mit der Kassettennabe nach unten ein. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie jede Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der folgenden Tabelle werden die Diagnosekassette in Einschubfach 1, Links, 1, 1 und Universalreinigungskassetten in den Einschubfächern 1, Links, 2, 1 und 1, Links, 3, 1 dargestellt: Bei der abschließenden Konfiguration werden diese Einschubfächer für den Systemgebrauch reserviert. Die restlichen Einschubfächer enthalten die Datenkassetten, die von der Hostanwendung verwendet werden.

Tabelle 3-8 Modul 1, Linkes Magazin: Gefüllt, Diagnose-/Reinigungsbänder in reservierten Einschubfächern

Links	Spalte 1	Spalte 2	Spalte 3	Spalte 4	Spalte 5
Zeile 1	`DG` `001`	`8V1237L6`	`8V1240L6`	`8V1243L6`	`8V1234L6`
Zeile 2	`CLNU01CU`	`8V1238L6`	`8V1241L6`	`8V1244L6`	`8V1235L6`
Zeile 3	`CLNU02CU`	`8V1239L6`	`8V1242L6`	`8V1245L6`	`8V1236L6`

Wenn Sie bereit sind, installieren Sie das linke Magazin erneut. Fassen Sie den Griff an der Vorderseite des Magazins mit einer Hand, während Sie das Gewicht des Magazins mit der anderen Hand stützen. Halten Sie das Magazin so, dass die Bänder nicht aus den Einschubfächern fallen.
Richten Sie das linke Magazin sorgfältig an dem linken Magazinschacht des Basismoduls aus, und schieben Sie das Magazin vorsichtig in den Magazinschacht ein, bis es hörbar einrastet.
Wenn Sie den erweiterten 19-Slot-Mailslot verwenden möchten, lassen Sie das rechte Magazin des Basismoduls leer. Fahren Sie mit Laden der Magazine in Erweiterungsmodule fort.

Das rechte Magazin wird als Mailslot-Erweiterung verwendet.
Sonst fassen Sie in dem Basismodul den vorderen Griff des rechten Magazins mit einer Hand, und ziehen Sie das Magazin vorsichtig aus dem Gehäuse und stützen es dabei mit der anderen Hand.
Stellen Sie das rechte Magazin aufrecht auf Ihre Arbeitsfläche, mit dem Griff nach rechts und den Öffnungen des Einschubfachs Ihnen zugewandt.
Wenn Sie die Verwendung der hostverwalteten Laufwerksreinigung planen und die Bibliothek partitionieren möchten, müssen Sie eine oder besser zwei LTO-Universalreinigungskassetten in jede Bibliothek oder Partition einfügen. Legen Sie jede Kassette mit der Kassettennabe nach unten in das Magazin ein. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

Eine Partition ist in Wirklichkeit eine unabhängige virtuelle Bibliothek, die von einem einzelnen Host kontrolliert wird. Somit können Hostanwendungen nicht auf Einschubfächer oder Laufwerke zugreifen, die außerhalb ihrer Partition liegen. Wenn die Hostanwendung die Laufwerksreinigung verwalten soll, müssen Sie deshalb Reinigungsmedien in jede Partition einer partitionierten Bibliothek einfügen.

In der folgenden Tabelle wird eine Konfiguration dargestellt, bei der die linken und rechten Magazine in getrennten Partitionen enthalten sein müssen. Die Dateneinschubfächer in dem linken Magazin werden dem Host zugewiesen, der Partition 1 kontrolliert. Alle Einschubfächer in dem rechten Magazin werden dem Host zugewiesen, der Partition 2 kontrolliert. Einschubfächer 1, Links, 2, 1 und 1, Links, 3, 1 enthalten die Reinigungsmedien, die von der Hostanwendung verwendet werden, die Partition 1 kontrolliert. Deshalb setzen wir Reinigungsmedien in Einschubfächer 1, Rechts, 2, 1 und 1, Rechts, 3, 1, wobei die Hostanwendung, die Partition 2 kontrolliert, auf sie zugreifen kann.

Tabelle 3-9 Modul 1, Linkes Magazin: Partition 1, Reinigungsbänder in Speichereinschubfächern

Links Spalte 1 Spalte 2 Spalte 3 Spalte 4 Spalte 5

Zeile 1

Zeile 2

CLNU01CU

Zeile 3

CLNU02CU

Tabelle 3-10 Modul 1, Rechtes Magazin: Partition 2, Reinigungsbänder in Speichereinschubfächern

Rechts Spalte 5 Spalte 4 Spalte 3 Spalte 2 Spalte 1

Zeile 1

Zeile 2

CLNU03CU

Zeile 3

CLNU04CU

Es werden je nach Schacht linke oder rechte Magazine verwendet. Die Magazinsäulen werden ab der Vorderseite der Bibliothek nummeriert. Im linken Magazin befindet sich Säule 1 auf der linken Seite, wenn Sie vor der offenen Seite des Magazins stehen. Im rechten Magazin befindet sie sich auf der rechten Seite.

Laden Sie die Datenkassetten in das Magazin. Legen Sie jede Kassette mit der Kassettennabe nach unten in das Magazin ein. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette vorsichtig in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der Tabelle unten wird das rechte Magazin dargestellt, in das Datenkassetten geladen sind.

Tabelle 3-11 Modul 1, Rechtes Magazin: Gefüllt, Datenbänder in allen Einschubfächern

Rechts	Spalte 5	Spalte 4	Spalte 3	Spalte 2	Spalte 1
Zeile 1	`8V1258L6`	`8V1255L6`	`8V1253L6`	`8V1250L6`	`8V1247L6`
Zeile 2	`8V1259L6`	`8V1256L6`	`8V1254L6`	`8V1251L6`	`8V1248L6`
Zeile 3	`8V1260L6`	`8V1257L6`	`8V1255L6`	`8V1252L6`	`8V1249L6`

Wenn Sie bereit sind, installieren Sie das rechte Magazin erneut. Fassen Sie den Griff an der Vorderseite des Magazins mit einer Hand, während Sie das Gewicht des Magazins mit der anderen Hand stützen. Halten Sie das Magazin so, dass die Bänder nicht aus den Einschubfächern fallen.
Richten Sie das rechte Magazin sorgfältig an dem rechten Magazinschacht des Basismoduls aus, und schieben Sie das Magazin vorsichtig in den Magazinschacht ein, bis es hörbar einrastet.
Nun laden Sie die Magazine in die Erweiterungsmodule.

Laden der Magazine in Erweiterungsmodule

Gehen Sie für jedes Erweiterungsmodul folgendermaßen vor:

Fassen Sie den vorderen Griff des linken Magazins mit einer Hand, und ziehen Sie das Magazin vorsichtig aus dem Gehäuse, wie bei einer langen schmalen Schublade, und stützen Sie es dabei mit der anderen Hand.

Jedes Magazin enthält 15 Kassetteneinschubfächer in drei von fünf Reihen. Das offene Ende der Einschubfächer zeigt in die Innenseite der Bibliothek, sodass die Öffnungen der linken und rechten Magazine bei der Installation gegenüberliegen.
Stellen Sie das linke Magazin aufrecht auf Ihre Arbeitsfläche, mit dem Griff nach links und den Öffnungen des Einschubfachs Ihnen zugewandt.

Laden Sie das Magazin. Legen Sie jede Kassette mit der Kassettennabe nach unten in das Magazin ein. Etikett und Schreibschutzschalter müssen auf der offenen Seite des Magazins sichtbar sein. Schieben Sie die Kassette in das Einschubfach, bis die Kunststoffhaltefeder einrastet.

In der Tabelle unten wird das linke Magazin dargestellt, in das Datenkassetten geladen sind.

Tabelle 3-12 Modul 2, Linkes Magazin: Gefüllt, Datenbänder in allen Einschubfächern

Links	Spalte 1	Spalte 2	Spalte 3	Spalte 4	Spalte 5
Zeile 1	`8V3247L6`	`8V3250L6`	`8V3253L6`	`8V3255L6`	`8V3258L6`
Zeile 2	`8V3248L6`	`8V3251L6`	`8V3254L6`	`8V3256L6`	`8V3259L6`
Zeile 3	`8V3249L6`	`8V3252L6`	`8V3255L6`	`8V3257L6`	`8V3260L6`

Wenn Sie bereit sind, installieren Sie das linke Magazin erneut. Fassen Sie den Griff an der Vorderseite des Magazins mit einer Hand, während Sie das Gewicht des Magazins mit der anderen Hand stützen. Halten Sie das Magazin so, dass die Bänder nicht aus den Einschubfächern fallen.
Richten Sie das linke Magazin sorgfältig an dem linken Magazinschacht des Erweiterungsmoduls aus, und schieben Sie das Magazin vorsichtig in den Magazinschacht ein, bis es hörbar einrastet.
Fassen Sie den vorderen Griff des rechten Magazins mit einer Hand, ziehen Sie das Magazin vorsichtig aus dem Gehäuse, und stützen Sie es dabei mit der anderen Hand.
Stellen Sie das rechte Magazin aufrecht auf Ihre Arbeitsfläche, mit dem Griff nach rechts und den Öffnungen des Einschubfachs Ihnen zugewandt.

In der Tabelle unten wird das rechte Magazin dargestellt, in das Datenkassetten geladen sind.

Tabelle 3-13 Modul 2, Rechtes Magazin: Gefüllt, Datenbänder in allen Einschubfächern

Rechts	Spalte 5	Spalte 4	Spalte 3	Spalte 2	Spalte 1
Zeile 1	`8V3273L6`	`8V3270L6`	`8V3267L6`	`8V3264L6`	`8V3261L6`
Zeile 2	`8V3274L6`	`8V3271L6`	`8V3268L6`	`8V3265L6`	`8V3262L6`
Zeile 3	`8V3275L6`	`8V3272L6`	`8V3269L6`	`8V3266L6`	`8V3263L6`

Wenn Sie bereit sind, installieren Sie das rechte Magazin erneut. Fassen Sie den Griff an der Vorderseite des Magazins mit einer Hand, während Sie das Gewicht des Magazins mit der anderen Hand stützen. Halten Sie das Magazin so, dass die Bänder nicht aus den Einschubfächern fallen.
Richten Sie das rechte Magazin sorgfältig an dem rechten Magazinschacht des Erweiterungsmoduls aus, und schieben Sie das Magazin vorsichtig in den Magazinschacht ein, bis es hörbar einrastet.
Wiederholen Sie diesen Vorgang, bis alle Datenbänder in Magazine geladen sind.
Als nächstes sperren Sie die Magazine und prüfen die Bibliothek.

Sperren der Magazine und Prüfen der Bibliothek

Nachdem Medien in die Bibliothek geladen wurden, sperren Sie die Magazine an ihrem Einbauort, sodass die Bibliothek den Inhalt prüfen und katalogisieren kann. Gehen Sie dazu folgendermaßen vor:

Öffnen Sie ein Browserfenster, und melden Sie sich bei der SL150-Remotebenutzeroberfläche an.
Wählen Sie im Kontextmenü Library (Bibliothek) die Option Lock and Audit Magazines (Magazine sperren und prüfen).

Das Dialogfeld Lock and Audit (Sperren und prüfen) wird angezeigt.
Um die Bibliothek nach Abschluss der Prüfung automatisch wieder online zu setzen, aktivieren Sie das Kontrollkästchen Set the Library back Online... (Bibliothek wieder online setzen).

Die Bibliothek geht während einer Prüfung automatisch offline.
Um das Dialogfeld zu schließen, ohne die Magazine zu sperren und die Prüfung zu beginnen, klicken Sie auf die Schaltfläche Cancel.
Um die Magazine zu sperren, die Bibliothek offline zu setzen und die Prüfung zu starten, klicken Sie auf die Schaltfläche OK.

Die Bibliothek führt eine Prüfung durch. Weitere Einzelheiten finden Sie unter Prüfung.
Wenn Sie das Kontrollkästchen Set the Library back Online... nicht aktiviert haben, müssen Sie die Bibliothek manuell online setzen, sobald Sie bereit sind. Siehe Bibliothek in den Onlinestatus versetzen.
Als nächstes testen Sie die neu konfigurierte Bibliothek.

Testen der Bibliotheksinstallation

Bevor Sie eine neu installierte oder rekonfigurierte Bibliothek in Betrieb nehmen, sollten Sie einen vollständigen Selbsttest der Bibliothek vornehmen. Während des Tests führt der Roboter die folgenden Aufgaben aus:

Der Test nimmt eine Diagnosebandkassette und bewegt sie zu jedem leeren Speichereinschubfach, jeder leeren Mailslot-Zelle und jedem freien Laufwerk in der Bibliothek.
Er greift alle Datenbänder, die Speichereinschubfächer, Mailslot-Zellen und Laufwerke belegen, und führt sie wieder zurück.

Beachten Sie, dass ein vollständiger Test je nach Anzahl von Modulen in der Bibliothek länger dauern kann. Planen Sie also dementsprechend.

Testen der neu konfigurierten Bibliothek

Stellen Sie sicher, dass die Bibliothek ein Diagnoseband enthält.

Ein Diagnoseband ist ein leeres Datenband, das mit einem speziellen DG-Volume-Etikett beschriftet ist. Das Diagnoseband muss in ein reserviertes Einschubfach oder in eine Mailslot-Zelle eingelegt sein. Weitere Informationen finden Sie in Importieren und Exportieren von Kassetten mit dem Mailslot und Bereitstellen von Diagnosekassetten.
Stellen Sie sicher, dass der Mailslot geschlossen ist und alle Magazine sicher verriegelt sind.
Stellen Sie sicher, dass mindestens eine der vier Zellen in dem Standard-Mailslot leer ist.
Stellen Sie sicher, dass mindestens ein Laufwerk frei ist und zum Laden von Bändern verfügbar ist.
Öffnen Sie ein Browserfenster, und melden Sie sich bei der SL150-Remotebenutzeroberfläche an.
Wählen Sie Library (Bibliothek) aus dem Menü auf der linken Seite der Oberfläche.

Die grafische Bibliothekszuordnung wird angezeigt.
Klicken Sie auf das Steuerelement Library oben links auf dem Bildschirm Library.

Ein Kontextmenü wird angezeigt.
Wählen Sie Run Self Test (Selbsttest ausführen) aus dem Menü.

Daraufhin wird ein Untermenü angezeigt.
Wählen Sie Basic Self Test (Grundselbsttest) oder Full Self Test (Vollständiger Selbsttest) aus dem Untermenü.

Das Dialogfeld für den angegebenen Selbsttest wird angezeigt. In ihm wird der Umfang des Tests erläutert und wird darauf hingewiesen, dass die Bibliothek während des Tests automatisch offline gesetzt wird. Ein Grundselbsttest dauert einige Minuten. Ein vollständiger Selbsttest dauert wesentlich länger.
Um die Bibliothek nach Abschluss des Selbsttests automatisch wieder online zu setzen, aktivieren Sie das Kontrollkästchen Set the Library back Online... (Bibliothek wieder online setzen).
Um den angegebenen Test auszuführen und das Dialogfeld zu schließen, klicken Sie auf OK.

Nach Abschluss des Tests wird die Anzahl von ausgeführten Bewegungen in der Ergebnisleiste angezeigt.
Um das Dialogfeld zu schließen und den angegebenen Test zu überspringen, klicken Sie auf Cancel.
Um die Ausführung eines Tests vorzeitig zu beenden, klicken Sie auf das Steuerelement Library (Bibliothek) oben links auf dem Library-Bildschirm. Wenn das Kontextmenü angezeigt wird, wählen Sie Stop the current test (Aktuellen Test stoppen).

Es kann etwas länger dauern, bis der Test gestoppt ist.
Wenn die Diagnosekassette am Ende des Tests nicht in die reservierte Zelle zurückgeführt wird, bewegen Sie die Diagnosekassette jetzt (siehe Bandkassetten mit der browserbasierten Benutzeroberfläche bewegen).
Wenn Sie das Kontrollkästchen Set the Library back Online... nicht aktiviert haben, müssen Sie die Bibliothek manuell online setzen, sobald Sie bereit sind. Siehe Bibliothek in den Onlinestatus versetzen.
Nun beenden Sie die Konfiguration der Bibliothek. Fahren Sie mit Kapitel 4, Systemkonfiguration fort.
