1 製品の概要

Oracle の StorageTek SL150 Modular Tape Library は 3U (133.4 mm [5.25 インチ]) - 21U (933.5 mm [36.75 インチ]) ラックに取り付けられる、モジュール化された自動テープライブラリです (図1-1 を参照)。30 - 300 巻の Linear Tape Open (LTO) Ultrium カートリッジをストレージ容量として保持できます。次をサポートしています。

  • Serial Attached SCSI (SAS) または短波長ファイバチャネル (FC) インタフェースを備えた 1 - 20 台のハーフハイト HP LTO-5 または LTO-6 テープドライブ

  • SAS または短波長 FC インタフェースを備えた 1 - 20 台のハーフハイト IBM LTO-6 または LTO-7 テープドライブ

  • ブリッジドライブ FC または SAS 制御パス

ロボット制御は、ブリッジドドライブの LUN 1 上にある SCSI メディアチェンジャーデバイスです。

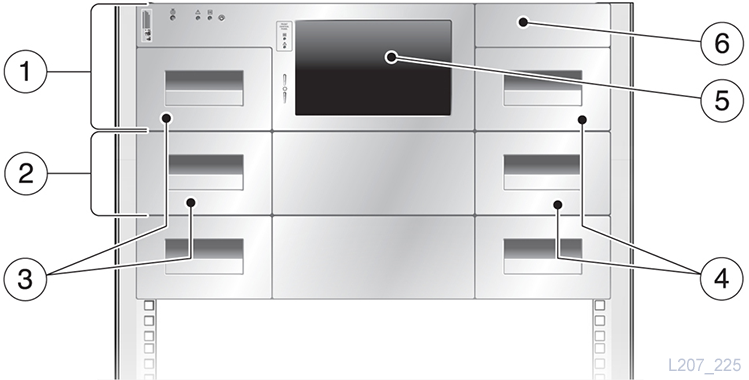

図1-1 StorageTek SL150 基本モジュールと拡張モジュール

図1-1 については、周囲のテキストで説明しています。

図の凡例:

1 - 基本モジュール (モジュール 1 として識別される)

2 - 拡張モジュール

3 - 左カートリッジマガジン

4 - 右カートリッジマガジン

5 - フロントコントロールパネル

6 - メールスロット

構成の概要

最小構成は 3U 基本モジュール、指定されたモジュール 1 で構成され、これにはフロントコントロールパネル、1 つのロボットハンド、4 つのスロットの付いた 1 つのメールスロット、電源装置、および 1 台のテープドライブ (オプションで 2 台目のドライブトレー、2 台目の電源装置、または両方を追加可能) が含まれます。これは、2 つのリムーバブル 15 スロットマガジン (モジュールの各側に 1 つずつ) に最大 30 巻のテープを格納します。基本モジュール左マガジン内の予約スロットの 3 つまでを、クリーニングテープまたは診断テープの格納用に指定できます。

最大 9 つの 2U 拡張モジュール (モジュール 2 からモジュール 10 を指定) を追加して、テープスロットの容量を追加できます (図1-1 を参照)。拡張モジュールは、USB タイプ A コネクタのある拡張ケーブルによって基本モジュールに接続します。拡張モジュールコントローラには、拡張ケーブル経由で電力が供給されます。

注記:

拡張ケーブルは、拡張モジュール梱包箱のアクセサリパッケージ内にあります。

拡張モジュールは、テープドライブトレーや電源装置なしで発送されます。最初のテープドライブトレーを拡張モジュールに取り付ける際に、テープドライブに電力を供給するための電源装置も取り付ける必要があります。2 台目の電源装置は、冗長性のために追加できます。1 台の電源装置で、2 つのテープドライブトレーに適切な電力を供給できます。

ライブラリはパーティションをサポートしており、パーティションごとにブリッジドライブが 1 台必要です。

  • 2.0 より前のコードバージョンでは、2 つのパーティションと、基本モジュールにある最大 2 台のブリッジドライブをサポートしています。

  • コードバージョン 2.01 以降では、最大 8 つのパーティションと、指定された拡張モジュールにあるブリッジドライブをサポートしています。

グラフィカルユーザーインタフェース (GUI) は、SL150 ライブラリのローカルまたはリモートの役割ベースのアクセス制御を提供します。

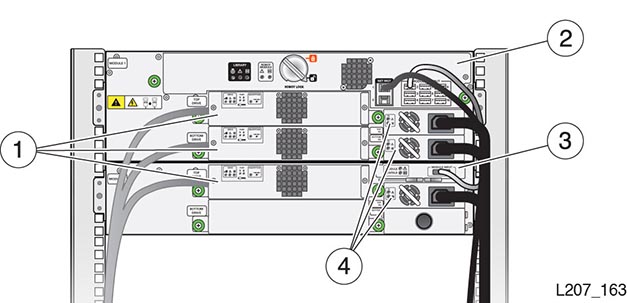

図1-2 基本モジュールと拡張モジュールの背面図

図1-2 については、周囲のテキストで説明しています。

図の凡例:

1 - テープドライブ

2 - ロボット

3 - 拡張コントローラ

4 - 電源装置

ライブラリのインジケータ

ライブラリインジケータのセットは、左マガジン上方のフロントコントロールパネル (図1-3 を参照) および基本モジュールの背面にあるロボット CRU 上にあります。

  • 位置特定インジケータとプッシュボタンスイッチ: データセンター内の特定の SL150 ライブラリを識別するのに役立ちます。インジケータは、基本モジュールの 2 か所、つまり正面の左マガジン上方と、背面のロボットモジュールの黒い矩形内にあります。インジケータをアクティブにするには、基本モジュールの位置特定ボタンを押すか、リモート管理インタフェースの位置特定アイコンをクリックします。

  • 障害: ライブラリのどこかで障害が発生すると、黄色の障害ステータスインジケータがトリガーされます。

  • OK: ライブラリステータスは動作中であることを示しますが (緑色)、ライブラリが機能低下状態になることもあります (OK と同時に障害インジケータがオンになります)。

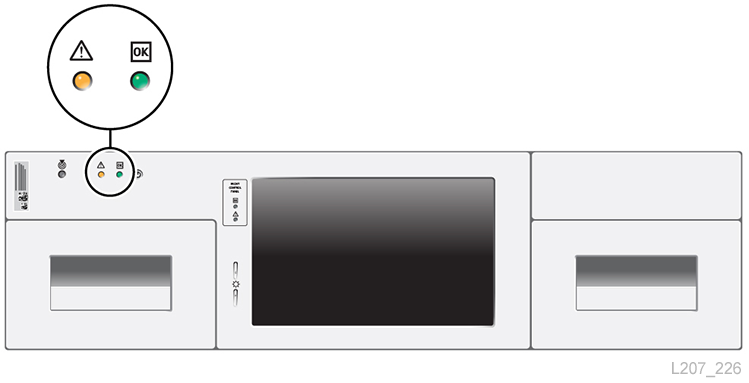

図1-3 ライブラリのインジケータ

図1-3 については、周囲のテキストで説明しています。

ヒューマンインタフェース

グラフィカルユーザーインタフェース (GUI) では、ライブラリの制限付きローカルアクセス、および完全な役割ベースのリモートアクセス制御が提供されます。

  • フロントコントロールパネルは、800 X 480 ピクセルの解像度を備えた 177.8 mm (7 インチ) LCD タッチパネルを備えています。ライブラリの初期化では、このパネルを使っていくつかの基本設定を定義します (第4章 ライブラリの初期化を参照)。基本設定の値は、キーボード画面から入力します (初期化ウィザードのキーボード画面を参照)。初期化が完了してライブラリが再起動すると、パネルは保守ツールとしてではなく情報ポイントとして機能します (図1-4 を参照)。

    注記:

    タッチスクリーンでは、アクセシビリティー設定 (スクリーンリーダー、大きいフォント、または高コントラストのサポート) を提供していません。

    画面上のマストヘッドには、ライブラリの健全性状態および現在のライブラリの状態説明が一覧表示されます。「Home」画面には、ライブラリ、モジュール、マガジン、メールスロット、パーティション、ドライブ、テープ、および設定のセクションが含まれます。リモート管理インタフェースを使ってライブラリのパーティションが構成されるまで、パーティションセクションは表示されません。

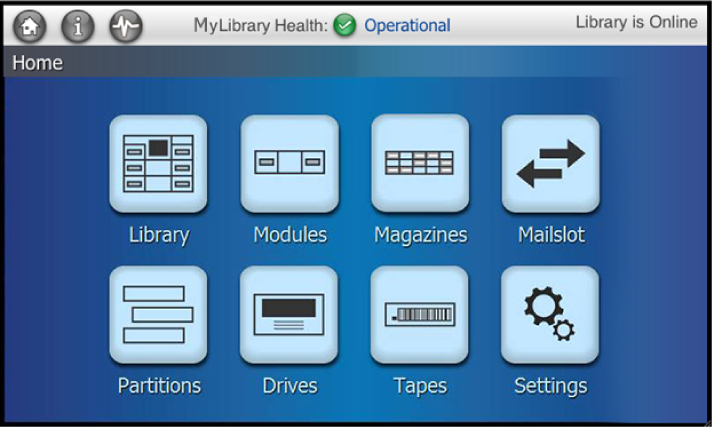

    図1-4 フロントコントロールパネルの「Home」画面

    図1-4 については、周囲のテキストで説明しています。

  • SL150 ライブラリのプライマリ管理インタフェースは、ライブラリ、パーティション、ドライブ、テープ、各種設定 (構成、ファームウェア、SNMP、およびユーザー)、およびサービスに関する情報を提供します。インタフェースナビゲーションセクションは、ユーザーの役割によって異なります。このインタフェースでは、4 つのユーザー役割 (閲覧者、オペレータ、保守、および管理者) が認識されます。ユーザーがライブラリにリモートでアクセスするには、Web ブラウザにライブラリのホスト名または IP アドレスを入力します。

    図1-5 は、左マガジン内のテープスロット、右マガジン内のテープスロット、および各モジュールのマガジンの間にあるテープドライブのグラフィカル表現として表示された、ライブラリ情報の例です。メールスロットはモジュール 1 の右マガジン上方にあり、ロボットは左マガジン上方にあります。ドライブやテープなどのナビゲーションの選択の情報は、通常は表形式で表示されます。ナビゲーションセクションメニューはライブラリファームウェアバージョンによって異なる場合があります。

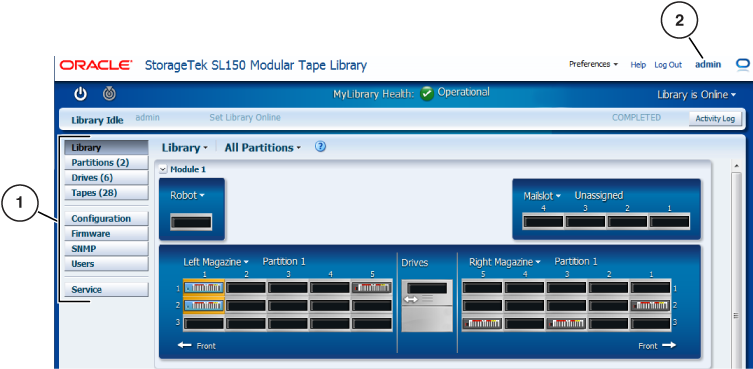

    図1-5 SL150 ライブラリのリモートインタフェース (「Library」メニュー)

    図1-5 については、周囲のテキストで説明しています。

    図の凡例:

    1 - メニュー

    2 - ユーザー (この例では admin)

  • 顧客交換可能ユニット (CRU) のインジケータ。大半の CRU には、動作中であることを示す OK インジケータがあります (緑色)。これらの CRU のいずれかで障害が発生すると、障害インジケータ (黄色) が代わりに表示されます。ドライブ CRU には、リモートインタフェースからアクティブにできる、CRU が取り外し可能であることを示す青色のインジケータがあり、これは交換の必要な特定のドライブを見つけるのに役立ちます。

初期化ウィザードのキーボード画面

通常、キーボード画面で初期化ウィザードの値を入力し、ボタンをタップして選択を適用したり、さまざまな初期化画面を前後に移動したりします。

キーボードは、ウィンドウ内に白い枠線付きで表示されます。キーボードは 2 つのセクションで構成されます (図1-6 を参照)。

  • 上のセクション: パラメータフィールドとボタン

  • キーセクション: 4 行のキー (3 つの画面を使ってフルキーボードの内容が表示されます)

    • 図1-6 に文字キーを示します

    • 図1-7 に数字および文字キーを示します (文字画面または特殊文字画面で ?123 というラベルのキーをタップしてアクセスします)

    • 図1-8 に特殊文字キーを示します (数字画面で *+= キーをタップしてアクセスします)

いちばん下 (最初) の行の左キーは、常に別のキーボード画面へのショートカットです。数字画面および特殊文字画面では、最下行のすぐ上 (2 番目) の行の左キーは、2 番目のキーボード画面へのショートカットです。

最下行の特定のキーは、すべてのキーボード画面に表示されます (ピリオド、スペース、@、および Enter キー)。

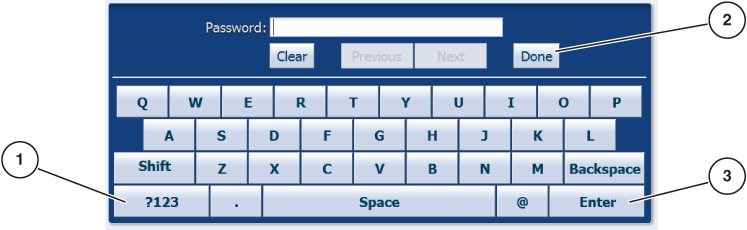

図1-6 文字画面

図1-6 については、周囲のテキストで説明しています。

図の凡例:

1 - 数字および文字キーボードにアクセスするためのキー

2 - Done キー

3 - Enter キー

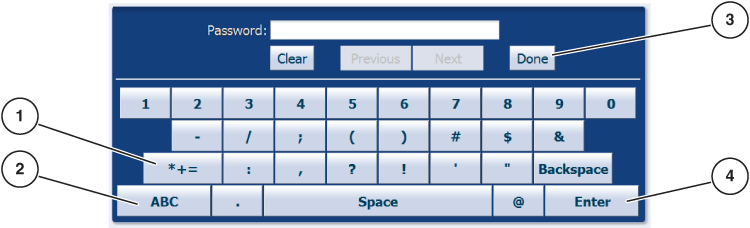

図1-7 数字と文字の画面

図1-7 については、周囲のテキストで説明しています。

図の凡例:

1 - 特殊文字キーボードにアクセスするためのキー

2 - 文字キーボードにアクセスするためのキー

3 - Done キー

4 - Enter キー

図1-8 特殊文字画面

図1-8 については、周囲のテキストで説明しています。

図の凡例:

1 - 数字キーボードにアクセスするためのキー

2 - 文字キーボードにアクセスするためのキー

3 - Done キー

4 - Enter キー

仕様

物理仕様:

  • 奥行き: 925 mm (36.4 インチ)、テープドライブ拡張の 57.2 mm (2.25 インチ) を含む

  • 高さ:

    • 基本モジュール: 3U (133.4 mm、5.25 インチ)

    • 拡張モジュール: 2U (88.9 mm、3.5 インチ)

  • 幅: 480 mm (18.9 インチ) の標準的な 19 インチラックシステム

  • 重量:

    • 基本モジュール (モジュール 1): 27.2kg (60 ポンド)、左および右のマガジン、ロボット、2 台のテープドライブ、および 2 台の電源装置を含む

    • 拡張モジュール (モジュール 2 - モジュール 10): 14.1kg (31 ポンド)、左と右のマガジン、2 台のテープドライブ、および 2 台の電源装置を含む

ライブラリ電源:

  • 電源が 1 つの基本モジュール: アイドル時 35 W または定常状態最大 38 W

  • ドライブ: アイドル時 9 W または定常状態最大 29.5 W

  • 拡張モジュール (電源またはテープドライブなし): アイドル時および定常状態 1 W

  • 基本モジュールまたは拡張モジュール用第 2 電源: アイドル時および定常状態最大 6 W

    ボルトアンペア (VA) 測定の場合、ワット値に 2% 追加します。

    Btu/hr の場合、総ワット数に 3.414 を掛けます。

    次の場所の Power Calculator を参照してください。

    http://www.oracle.com/us/products/servers-storage/sun-power-calculators/calc/sl150-power-calculator-1954625.html

    SL150 ライブラリの最小構成では、アイドル時合計電力が 44 W (150 Btu/hr)、定常状態が最大 67.5 W (230 Btu/hr) です。

    10 台のモジュール、20 個のテープドライブ、20 個の電源を搭載した完全構成ライブラリでは、アイドル時合計電力が 338 W (1154 Btu/hr)、定常状態が最大 751 W (2564 Btu/hr) です。

ラックスペースの要件:

  • 基本モジュール (モジュール 1): 3U (133.4 mm、5.25 インチ)

  • 拡張モジュール (モジュール 2 - モジュール 10): 2U (88.9 mm、3.5 インチ)

設置の概要

SL150 ライブラリの初期設置には、次が含まれます。

  • 計画と準備 (第2章 を参照)

  • ハードウェアの設置 (第3章 を参照)

  • ライブラリの初期化 (第4章 を参照)

  • ライブラリのチェックアウトとホスト接続 (第5章 を参照)

設置後に、拡張モジュール、テープドライブ、および電源装置を追加してライブラリをアップグレードできます。次を参照してください。
