Guía de instalación del sistema modular Netra

Salir de la Vista de impresión

Actualización: Junio de 2016



Visión general del sistema modular

El sistema modular incluye el hardware y el software que se especificó y se lo envía después del ensamblaje en la fábrica. Más adelante, puede expandir el sistema modular agregando más instancias de nodos de cálculo y otros componentes (como almacenamiento para esos nodos) o un sistema modular adicional.


Notas -  Si solicitó más de 20 nodos de cálculo, estos se envían en cajas separadas. Para obtener instrucciones acerca del desembalaje y la instalación de nodos de cálculo, consulte Agregación de nodos incluidos en el envío.

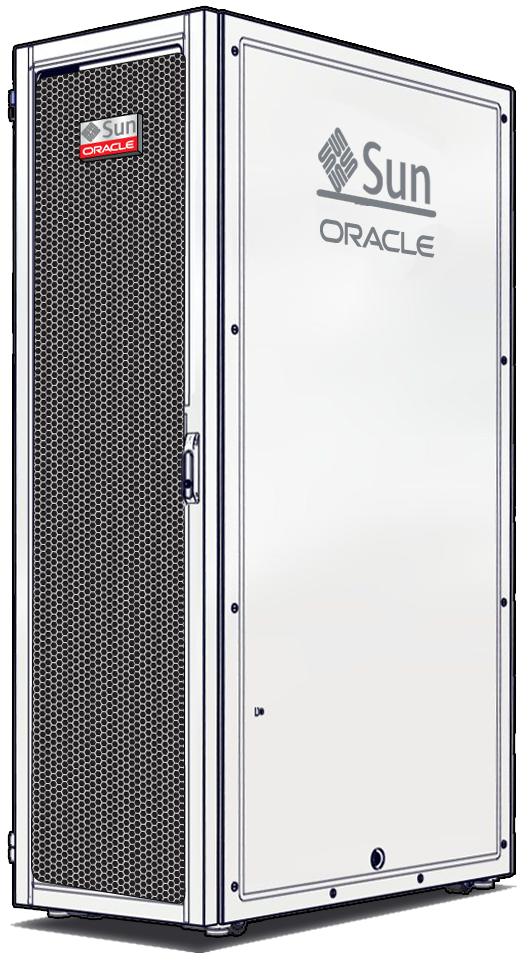

image:En este gráfico, se muestra el frente completo y la vista lateral del sistema modular.

En esta tabla, se especifican los componentes de hardware y software del sistema modular. Para obtener información detallada acerca de cada componente, consulte la Hoja de datos.

Característica
Descripción
Nodos de cálculo y nodos de gestión
  • Software de nodo de gestión preinstalado en el nivel de marco.

  • Se admiten de 2 a 30 nodos de cálculo; cada nodo de cálculo admite una variedad de sistemas operativos y tecnologías de virtualización.

  • Cada uno se puede agregar y extraer sin necesidad de tiempo de inactividad. El sistema modular también enciende y configura automáticamente cada nodo cuando se lo inserta.

Conmutadores Ethernet
  • Dos conmutadores de cobre Oracle ES2-64, que proporcionan una red redundante de 10 Gb, con enlaces superiores.

  • Hasta cuatro conmutadores de fibra óptica Oracle ES2-72, que proporcionan hasta dos redes redundantes más de 10 Gb, con enlaces superiores.

  • Un enlace superior Ethernet de 10 Gb de cobre directo para cada nodo del sistema, lo cual proporciona una conexión Ethernet de 10 Gb no redundante con cada nodo del sistema.

Proporciona las funciones de placa posterior para los nodos, las redes y los dispositivos de almacenamiento del sistema. El FMM gestiona los nodos de placa posterior de marco y proporciona un conmutador de gestión para los componentes de gestión instalados en el sistema.
SP
Un SP integrado. Cada conmutador incluye un SP, al igual que el FMM. El SP tiene firmware de Oracle ILOM incrustado.
Precableado
Precableado para los tejidos 1, 2, 3 y 4. Los tejidos 2 y 3 son opcionales.
Opciones de PDU
Baja tensión de 22 kVA, alta tensión de 22 kVA, baja tensión de 24 kVA o alta tensión de 24 kVA por regleta de distribución.
Marco sísmico 42RU
Rack 42RU alto de 1000 mm de profundidad.
