Guía de instalación del sistema modular Netra

Salir de la Vista de impresión

Actualización: Junio de 2016



Directrices sobre alimentación eléctrica

El sistema modular utiliza alimentación de CA.


Notas -  La potencia máxima de un sistema modular depende del número de nodos, la configuración del nodo de cálculo y la carga de trabajo. La potencia máxima de un sistema modular puede alcanzar hasta el valor de clasificación de la PDU seleccionada, dadas algunas cargas de trabajo del peor escenario posible. Use la calculadora de energía para obtener un valor aproximado de la energía para una configuración dada. Para obtener información actualizada sobre el consumo de energía, vaya al sitio web Sun Power Calculators de Oracle, en http://www.oracle.com/us/products/servers-storage/sun-power-calculators/index.html, y haga clic en Sistema modular Netra.

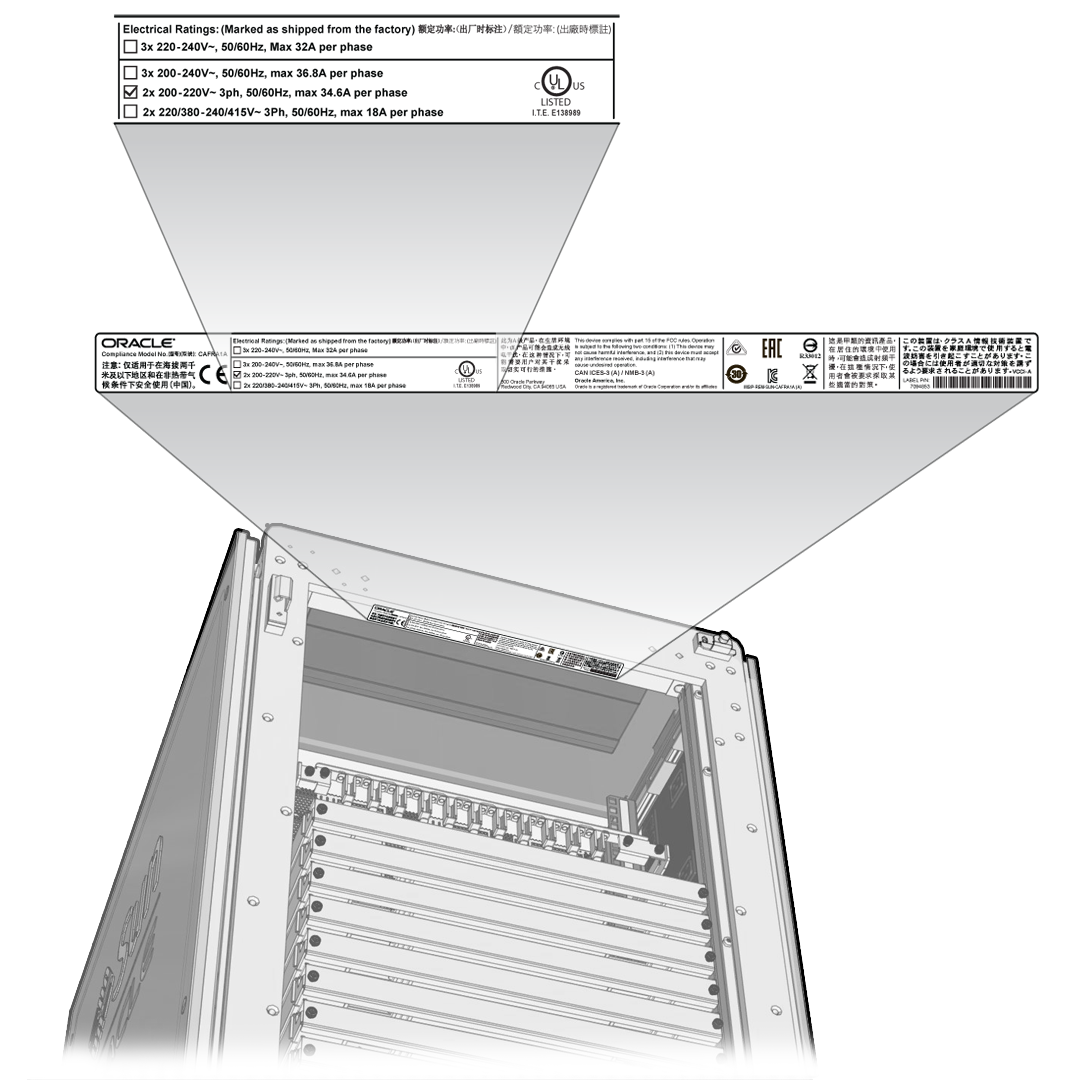

La etiqueta de conformidad que se encuentra en el componente ubicado a lo largo de la parte superior posterior del marco del sistema modular muestra la clasificación eléctrica del sistema modular. Debe abrir la puerta posterior para ver esta etiqueta. La etiqueta muestra una marca junto a la clasificación del sistema modular.

image:En este gráfico, se muestra la etiqueta de conformidad con la clasificación eléctrica del sistema modular y la marca que aparece junto a la clasificación del sistema.

El sistema modular puede funcionar de manera eficaz en un rango de tensiones y frecuencias. Sin embargo, el sistema modular debe tener una fuente de alimentación fiable. El sistema modular puede dañarse si se superan los rangos. Las alteraciones eléctricas, como las que se mencionan a continuación, pueden dañar el sistema modular:

  • Fluctuaciones ocasionadas por caídas de tensión

  • Variaciones amplias y rápidas en los niveles de tensión de entrada o en la frecuencia de alimentación de entrada

  • Tormentas eléctricas

  • Fallas en el sistema de distribución, como un cableado defectuoso

Para proteger el sistema modular contra este tipo de alteraciones, use un sistema de distribución de alimentación exclusivo, equipos de tratamiento de potencia, pararrayos o cables de alimentación que protejan contra tormentas eléctricas.


Caution

Precaución  -  Los puertos para conexiones dentro del edificio que se encuentran en el panel de acoplador y los puertos de los switches de cobre del equipo o el subensamblaje son adecuados solo para conexiones internas del edificio o con cables no expuestos. Los puertos para conexiones dentro del edificio que se encuentran en el equipo o el subensamblaje NO DEBEN estar conectados metálicamente a las interfaces que se conectan con el OSP o sus cables. Estas interfaces están diseñadas para utilizarse como interfaces internas del edificio solamente (puertos de tipo 2 o tipo 4, como se describe en GR-1089) y deben estar aisladas de los cables expuestos del cableado OSP. La agregación de protectores principales no es protección suficiente para conectar estas interfaces metálicamente con el cableado OSP.
