Fijación del sistema modular a un piso de concreto
En este procedimiento, se explica cómo fijar el sistema modular de forma segura para protegerlo contra desastres naturales, como un terremoto.
Si decide montar el sistema modular en un piso de concreto, debe comprar diez anclajes de concreto M12, como Hilte HSL-3-B M12/25.
 | Precaución - Lea y siga atentamente los procedimientos de instalación incluidos con los anclajes sísmicos que haya comprado. El siguiente procedimiento es una visión general del proceso; debe seguir las instrucciones del proveedor de los anclajes sísmicos para asegurarse de que los anclajes funcionen correctamente. |
-
Busque las placas sísmicas frontal y posterior que se proporcionan en un paquete separado.
Precaución - Cada placa sísmica pesa aproximadamente 25 lb, por lo que debe tener cuidado al levantarlas y manipularlas.
-
Lleve las placas sísmicas a la ubicación de la instalación.
No monte las placas sísmicas antes de trasladarlas a la ubicación final. Las placas sísmicas se colocan justo por encima del piso, y puede ser difícil y peligroso deslizar el marco por umbrales y distancias significativas con las placas sísmicas colocadas.
-
En la ubicación final del sistema modular, prepárese para colocar las placas sísmicas.
- Quite las bisagras inferiores de las puertas y los ganchos frontal y posterior, además de los espaciadores frontal y posterior.
-

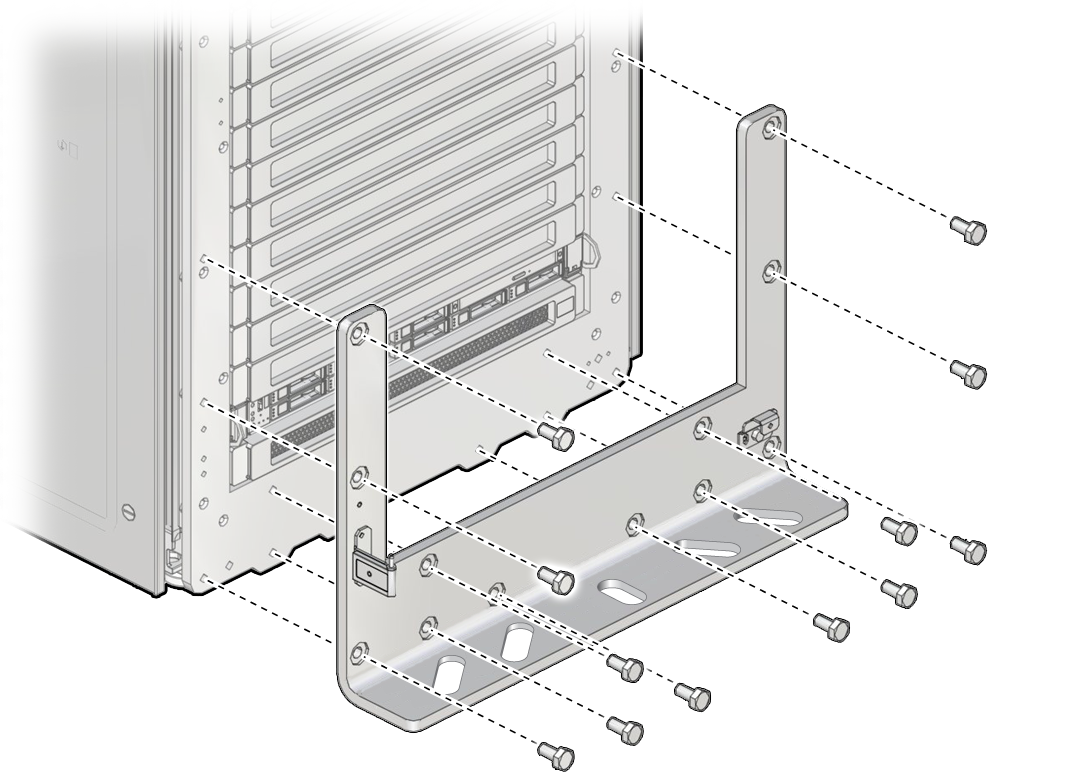

Use un torquímetro de 19 mm para colocar los pernos M12 en las placas sísmicas, pero no los ajuste del todo.
Los pernos M12 se incluyen en un paquete separado. Ajuste cada perno a 10 in-lb por vez hasta alcanzar 85 in-lb de ajuste final para todos los pernos.
- Deslice el sistema modular hasta la posición de instalación final.
-
Sobre el piso de concreto, dibuje el contorno de las cuatro ranuras frontales y las cuatro ranuras posteriores a través de la placa sísmica.
Este contorno muestra dónde se debe perforar el concreto.
- Deslice el sistema modular fuera de la ubicación de instalación y protéjalo del polvo y la suciedad que se esparcen al perforar.
-
Perfore los orificios en el piso de concreto dentro de las ranuras que marcó en él.
Use una broca apropiada y perfore siempre los orificios según lo que se indica en la hoja de datos de los anclajes sísmicos apropiados.
Consejo - Si, al perforar los orificios, encuentra barras metálicas de refuerzo, mueva la perforadora a otra ubicación dentro de la ranura marcada para evitar la barra metálica de refuerzo. - Quite la suciedad de los 10 orificios que hizo en el concreto.
- Vuelva a deslizar el sistema modular a la posición correcta de modo que todos los orificios que hizo en el concreto sean visibles a través de los soportes sísmicos.
- Instale un anclaje sísmico a través de la placa sísmica en cada orificio perforado en el concreto.
- Ajuste levemente cada perno hasta que estén instalados todos los anclajes sísmicos.
-
Ajuste cada perno de cada anclaje aproximadamente 10 in-lb por vez, hasta que se rompa la tapa del perno del indicador de torsión para cada perno.
Este método garantiza que se logre la torsión adecuada para los anclajes sísmicos.
-
Instale los pasadores y las bisagras inferiores de las puertas, sin espaciadores.
Con los tornillos más pequeños incluidos con los soportes para terremotos, vuelva a instalar las bisagras inferiores y los ganchos de las puertas. No vuelva a instalar los espaciadores.
- Instale la puerta frontal y la posterior.
- Conecte los cables.
