Panel de acoplador RJ-45
El panel de acoplador RJ-45 proporciona conexiones directas de 10 GbE a los nodos de cálculo y los nodos de gestión, a los que se hace referencia en conjunto como Tejido 4. El panel de acoplador incluye un puerto para la consola serie de Oracle ILOM para la depuración de FMM. El acceso a las funciones de FMM se realiza mediante las instancias de nodos de gestión. Conecte los cables en los puertos que miran hacia la parte posterior del panel de acoplador RJ-45. Para obtener más información acerca de la conexión con el panel de acoplador RJ-45 y ver un mapa de asignaciones de puertos, consulte Conexión de los cables del sistema modular.
El panel de acoplador también incluye conexiones de puerto de FMM, que se usan para agregar sistemas modulares. Para obtener instrucciones sobre cómo agregar otro sistema modular, consulte Visión general de varios sistemas modulares.
Consulte Componentes posteriores del sistema para conocer la ubicación del panel de acoplador RJ-45 en la parte posterior del sistema modular.

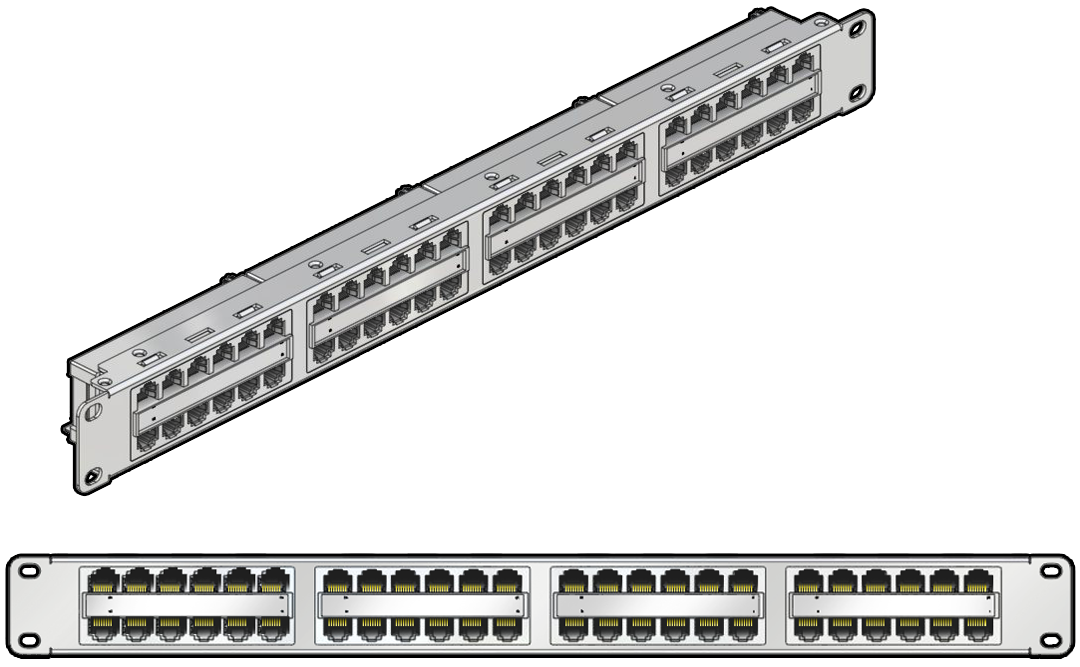

Figura 1 Panel de acoplador RJ-45

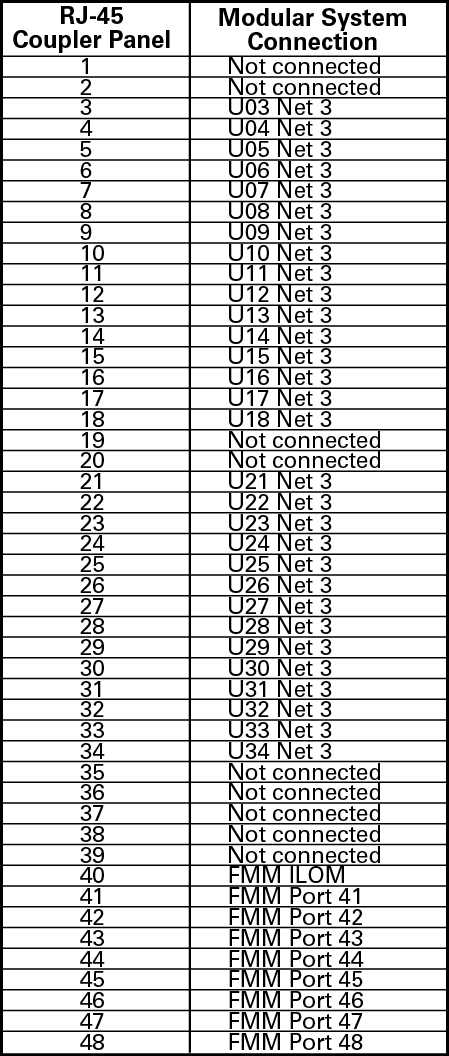

Figura 2 Asignación de puertos del panel de acoplador RJ-45
