后部电缆连接和端口

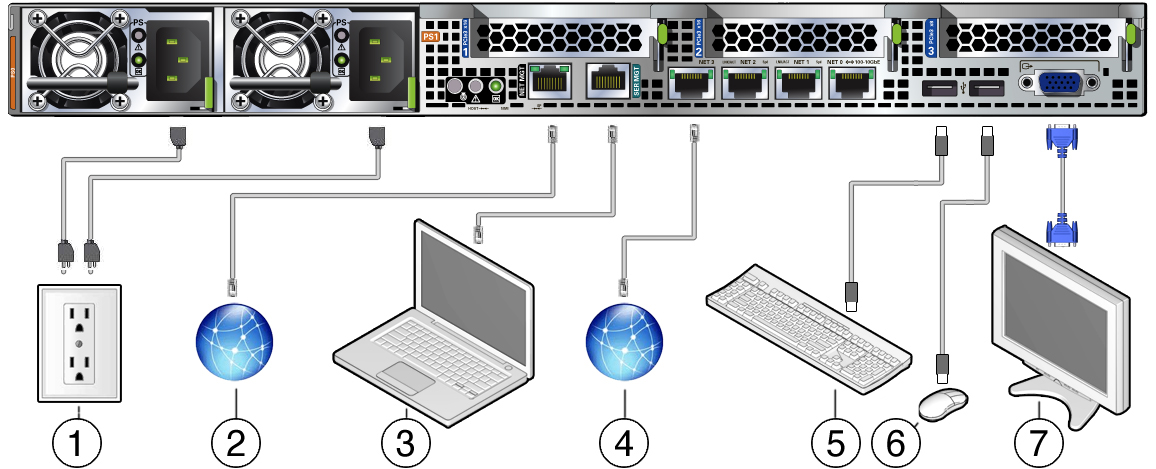

下图显示了 Oracle Server X6-2 后面的电缆连接器和端口的位置以及通常与其连接的电缆和设备。
图 24 后面板布线参考
|
|
|
|
1
|
电源 0 输入电源
电源 1 输入电源
|
服务器有两个电源连接器，每个电源一个。
务必在将数据电缆连接到服务器之后再将电源线连接到任何已安装的电源。将 AC 电源电缆连接到电源时，服务器会进入备用电源模式并且 Oracle ILOM 服务处理器会初始化。如果未将服务器连接到终端、PC 或工作站，则 60 秒钟后系统消息可能会丢失。
注 -
如果任何已安装的电源未连接到 AC 电源，Oracle ILOM 将发出故障信号，因为这表示冗余丢失。
|
|
2
|
网络管理端口 (NET MGT)
|
服务处理器 NET MGT 端口是 Oracle ILOM 服务处理器的可选连接端口。默认情况下，NET MGT 端口会配置为使用动态主机配置协议 (Dynamic Host Configuration Protocol, DHCP)。服务处理器 NET MGT 端口使用 RJ-45 电缆建立 10/100/1000BASE-T 连接。
|
|
3
|
串行管理端口 (SER MGT)
|
服务处理器 SER MGT 端口使用 RJ-45 电缆，并且是 Oracle ILOM 服务处理器的默认连接端口。此端口支持与服务器建立本地连接，并且仅识别 Oracle ILOM 命令行界面 (command-line interface, CLI) 命令。通常，您可以将终端或终端仿真器连接到此端口。
|
|
4
|
以太网端口（NET 3、NET 2、NET 1、NET0）
|
通过四个 10 千兆位以太网端口，可以将系统连接到网络。有关更多信息，请参见 以太网端口。 注 -
以太网端口 NET 2 和 NET 3 在单处理器系统中不起作用。
|
|
5、6
|
USB 端口 (USB 0, USB 1)
|
这两个 USB 端口支持热插拔。在服务器运行期间，可连接 USB 电缆和外围设备以及断开两者的连接，而不会影响系统的运行。
|
|
7
|
视频端口 (VGA, DB-15)
|
可使用 15 管脚视频电缆将 VGA 视频设备连接至服务器。您可以根据需要在安装操作系统时连接到 VGA 端口。
|
|
