安装带电缆槽的装运托架（可选）

如果打算装运机架中的服务器并且在该服务器下方有一个或多个机架单元的空间，必须安装带电缆槽的装运托架以防止对服务器造成损坏。机架中满足此要求的每个服务器都需要该托架。

可单独订购带电缆槽的装运托架。有关订购带电缆槽的装运托架的信息，请与您的 Oracle 销售代表联系。

1. 拆开带电缆槽的装运托架和组件的包装。

   下图显示了安装所需的组件：

   图 10  安装带电缆槽的装运托架所需的组件

   图例

   1 带电缆槽的装运托架

   2 四个 16 毫米 M6 螺钉

   3 四个卡式螺母

   4 卡式螺母插入工具

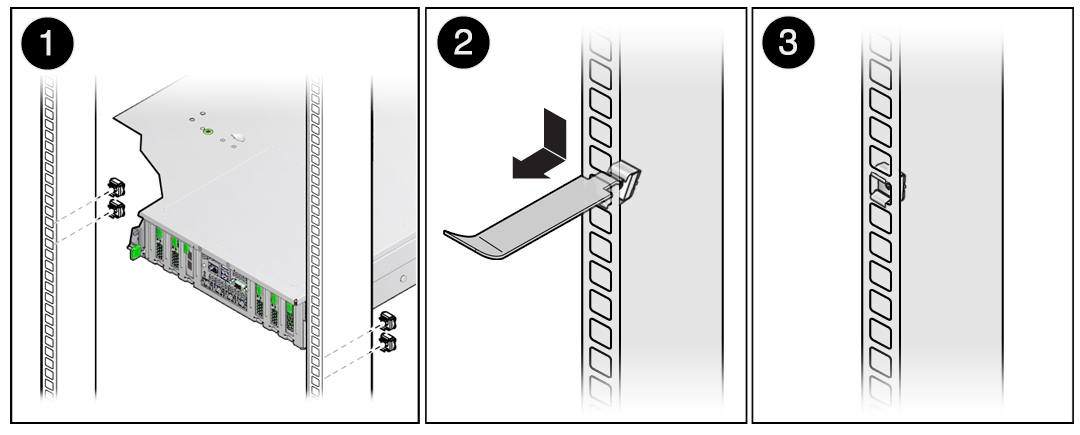

2. 对于配置有方形孔 RETMA 滑轨的机架，按如下所示安装四个卡式螺母。

   ---

   注 -  对于配置有螺纹 RETMA 滑轨的机架，此步骤不是必需的。

   ---

   1. 使用设备的机架对齐模板或其他设备文档，找到服务器后面板下面的第一个和第三个滑轨孔（沿着机箱的左侧和右侧）。 [1]
   2. 取出卡式螺母并将卡式螺母的底部卡舌挂到其中一个滑轨孔中。
   3. 将卡式螺母插入工具的尖端插入滑轨孔并挂住卡式螺母的顶部卡舌。 [2]
   4. 使用此插入工具，将卡式螺母拉过孔，直到顶部卡舌卡定到位。
   5. 对于其他卡式螺母，重复步骤 2a 到步骤 2d。

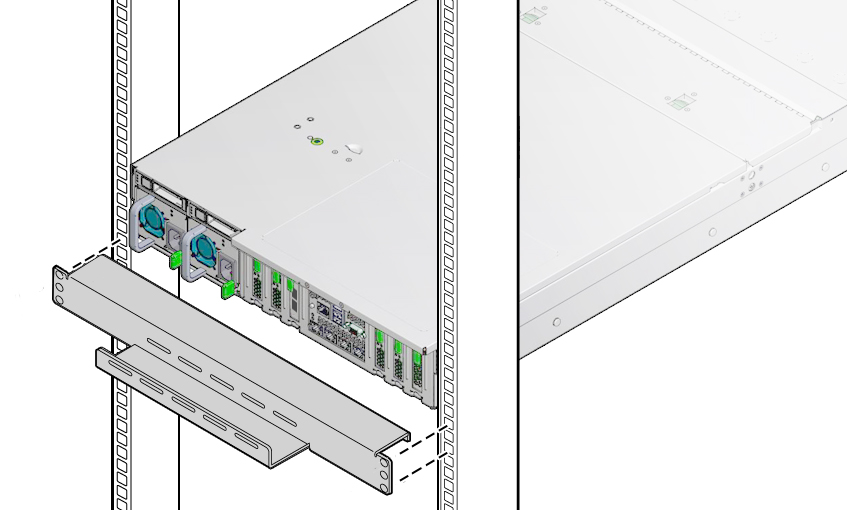

3. 将托架滑动到服务器机箱的后部底边缘下面（电缆槽向上），将托架顶部的孔与服务器后面板下面的第一个滑轨孔对齐。

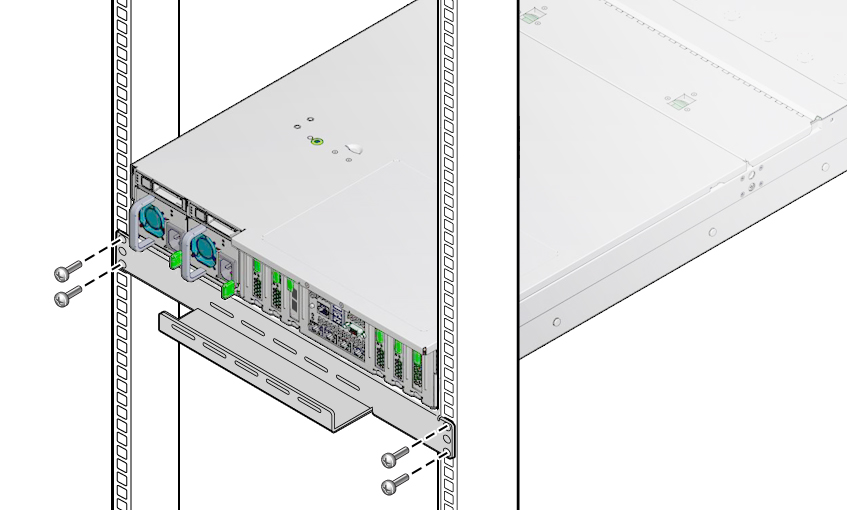

4. 使用 2 号十字螺丝刀，使用四个 16 毫米 M6 螺钉将托架固定到机架。

   确保托架稳固地固定在服务器机箱底部。



5. 如果需要，将任何电缆从服务器后面板放入电缆槽。
