Oracle® Server X6-2 安装指南

退出打印视图

更新时间: 2016 年 4 月



连接电缆和电源线

请参阅图 24,找到服务器后面板上的端口和交流电插口。

  1. 在服务器的串行管理端口 (SER MGT) 与终端设备之间连接串行电缆。

    此连接可提供与 SP 的初始通信。

  2. (可选)在网络管理端口 (NET MGT) 和要将 Oracle ILOM SP 和主机连接到的网络之间连接以太网电缆。

    使用 SER MGT 端口首次配置服务器。完成初始配置后,可以通过此以太网接口建立 SP 与主机之间的通信。

  3. 要进行网络访问,请在服务器的以太网 NET 端口 (NET3-0) 之一和服务器要与之通信的网络之间连接以太网电缆。

    注 -  以太网端口 NET2 和 NET3 在单处理器系统中不可用。
  4. 将电源线连接到服务器后面板上的两个交流电插口。

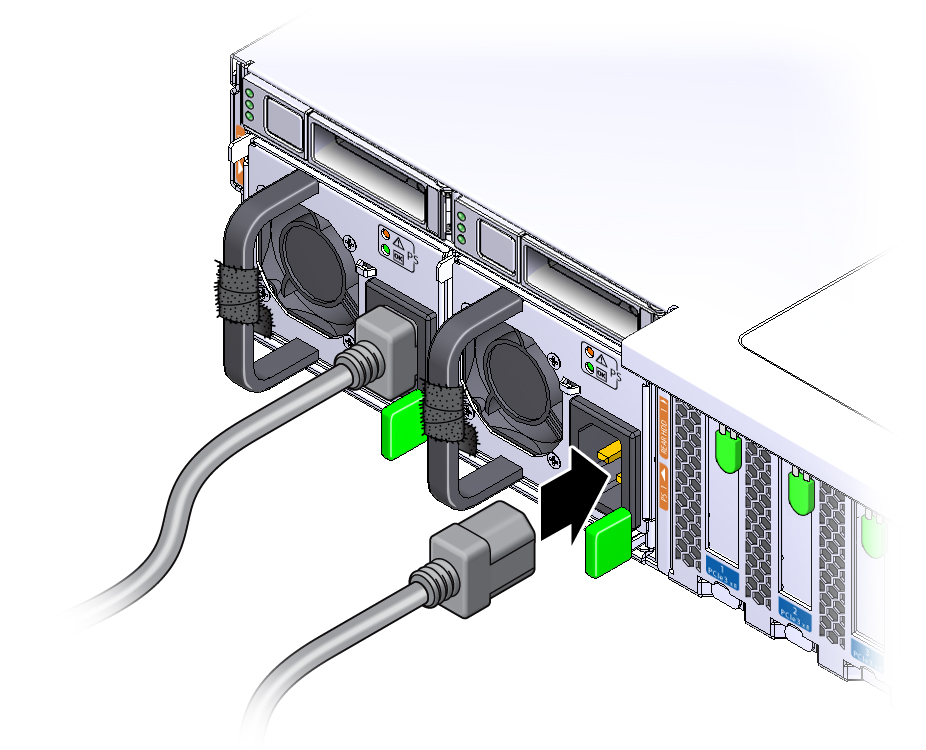

    使用维可牢 (Velcro) 绑带将电源线固定到电源手柄,如下图所示。


    image:将电源线固定到服务器的维可牢 (Velcro) 绑带

    Caution

    注意  -  对服务器组件造成损坏:操作服务器之前,应确保已安装好所有风扇、组件散热器、气流挡板和顶盖。


相关信息
