在 Legacy 引导模式下配置 RAID

使用此任务在 x86 系统上在 Legacy 引导模式下创建逻辑驱动器，并将其定义为可引导驱动器。这将准备好驱动器，以便在其中安装操作系统。

在以下过程中，将使用驱动器 2 和 3 创建 RAID 1 卷。

1. 打开主机电源或复位主机。

   例如，要复位主机，请执行以下操作之一：

   • 在本地服务器中，按服务器前面板上的电源按钮（大约 1 秒）关闭主机电源，然后再次按该电源按钮重新打开主机的电源。

   • 在 Oracle ILOM Web 界面中，选择 "Host Management" > "Power Control"，然后从 "Select Action" 列表框中选择 "Reset"。

   • 从 Oracle ILOM CLI 中，键入：reset /System

   此时将显示引导消息。

2. 在引导过程中键入 CTRL+R 以启动 BIOS 配置实用程序。

   此时将显示 LSI MegaRAID BIOS 配置实用程序。

3. 查看列出的驱动器，确定可用于创建逻辑驱动器的驱动器。

   如果此页面包含要在其中安装 OS 的驱动器组，则跳至Step 12。否则，请继续。

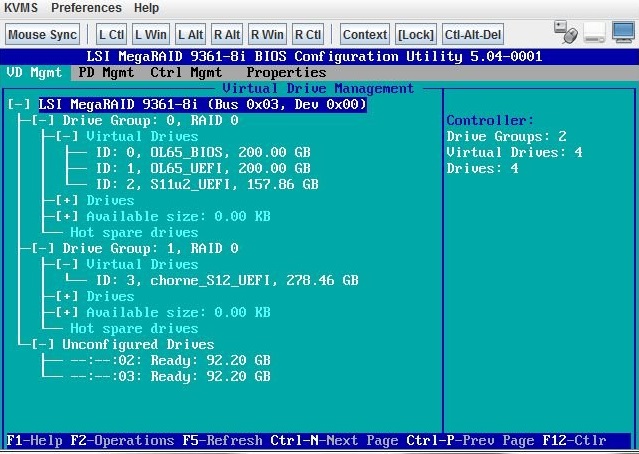

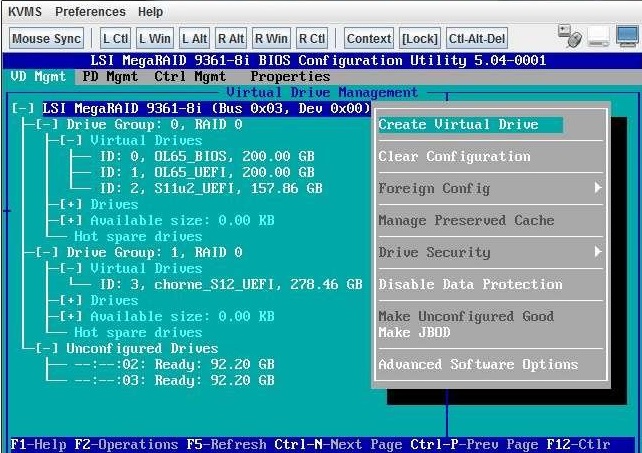

   下图显示了两个未配置的驱动器，驱动器 02 和 03。可使用这两个驱动器创建虚拟驱动器。



4. 使用方向键导航至 HBA，然后按 F2 键。

   此时将显示 "Operations" 菜单。

5. 使用方向键导航至 "Create Virtual Drive" 菜单选项，然后按 Enter 键。

6. 在显示的页面中：

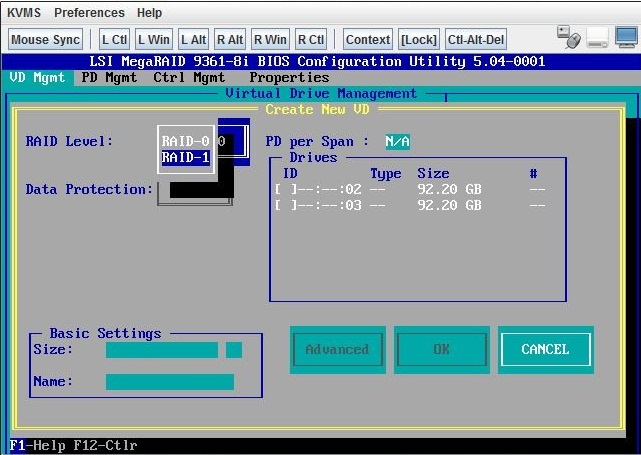

   1. 在 "RAID Level" 字段中按 Enter 键。

      此时，将会显示弹出式窗口。

   2. 使用方向键选择一个 RAID 级别。

   3. 按 Enter 键以退出弹出式窗口。
7. 使用方向键导航至 "Drives" 框。

   "Drives" 框显示可在逻辑驱动器中配置的驱动器列表。

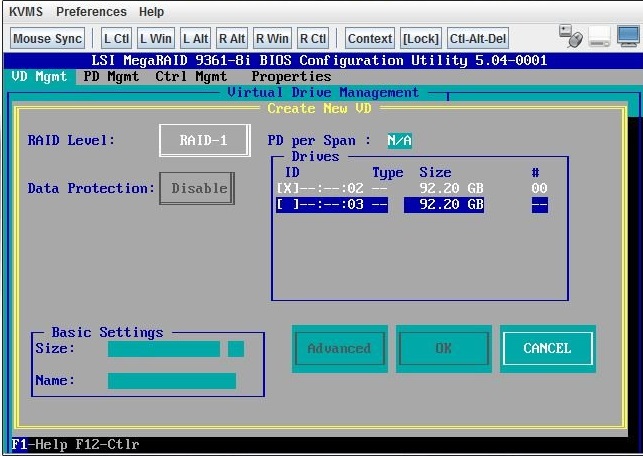

8. 对于逻辑驱动器中所需的每个驱动器，导航至该驱动器，然后在其 "ID" 字段中按 Enter 键以在该字段中生成 X。

   这将选择要包括在逻辑驱动器配置中的驱动器。

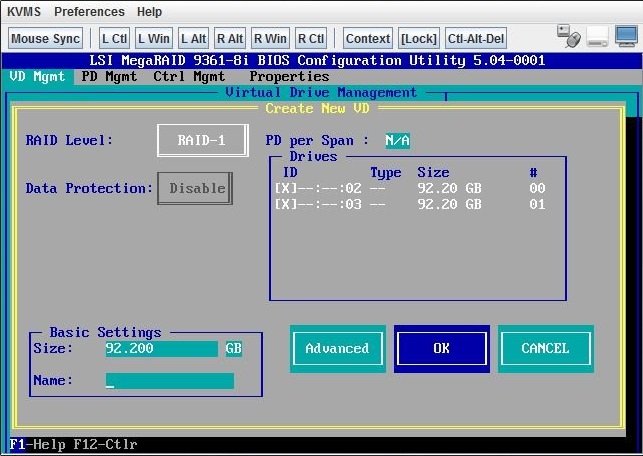

9. 选择要包括在逻辑驱动器中的所有驱动器后，使用方向键导航至 "OK" 按钮，然后按 Enter 键。

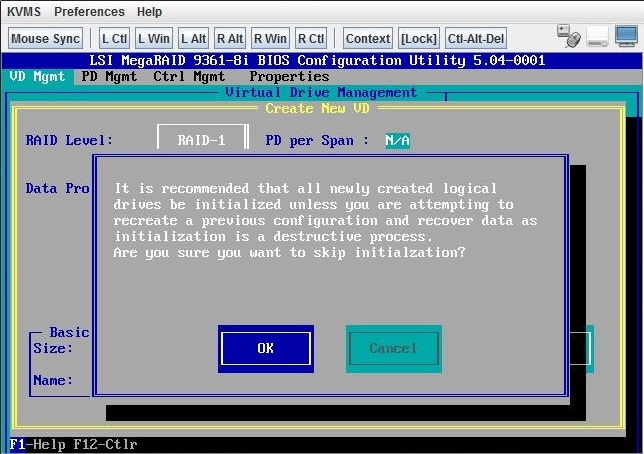

10. 在显示的下一页上，使用方向键移至 "OK" 按钮，然后按 Enter 键。


    逻辑驱动器现已创建。

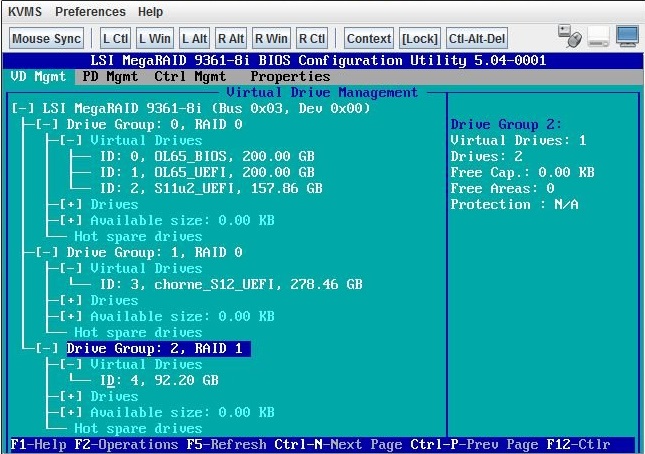

11. 要验证逻辑驱动器的创建，请在 BIOS 配置实用程序的主页上查看驱动器组，并注意现在该页面上显示的新驱动器组。

    在该示例中，创建了驱动器组 2、RAID 1。



12. 使用以下步骤使驱动器成为可引导驱动器。

    这会将引导扇区放在驱动器上，以便在其中安装操作系统。

    1. 选择 "Ctrl Mgmt" 以打开 "Control Management" 页。
    2. 从 "Ctrl Mgmt" 页中，使用方向键导航至 "Boot device" 字段，然后按 Enter 键。

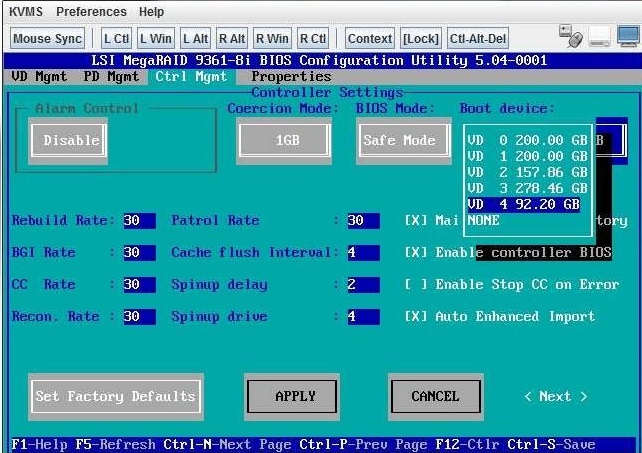

       此时将显示引导设备弹出式窗口。



    3. 使用方向键导航至要使其成为可引导驱动器的逻辑驱动器，然后按 Enter 键。

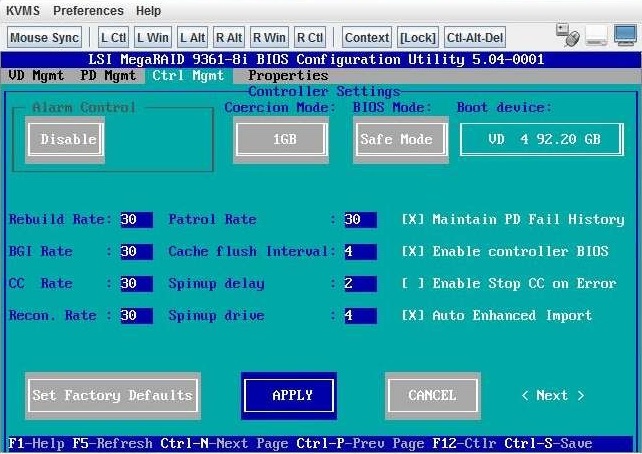

    4. 使用方向键导航至 "Apply" 按钮，然后按 Enter 键。

    5. 键入 CTRL+S 以保存配置。

    可引导逻辑驱动器的创建已完成。
