标记机架装配位置

确定机架中计划放置服务器的位置。服务器需要两个机架单元 (2U)。

使用机架装配安装卡确定滑轨的正确装配孔。

1. 确保机柜中有足够的垂直空间来安装服务器。

   请参见机架要求。

2. 将机架装配安装卡靠在前滑轨上。

   卡底部边缘与服务器底部边缘相平齐。从安装卡的底部开始向上测量。

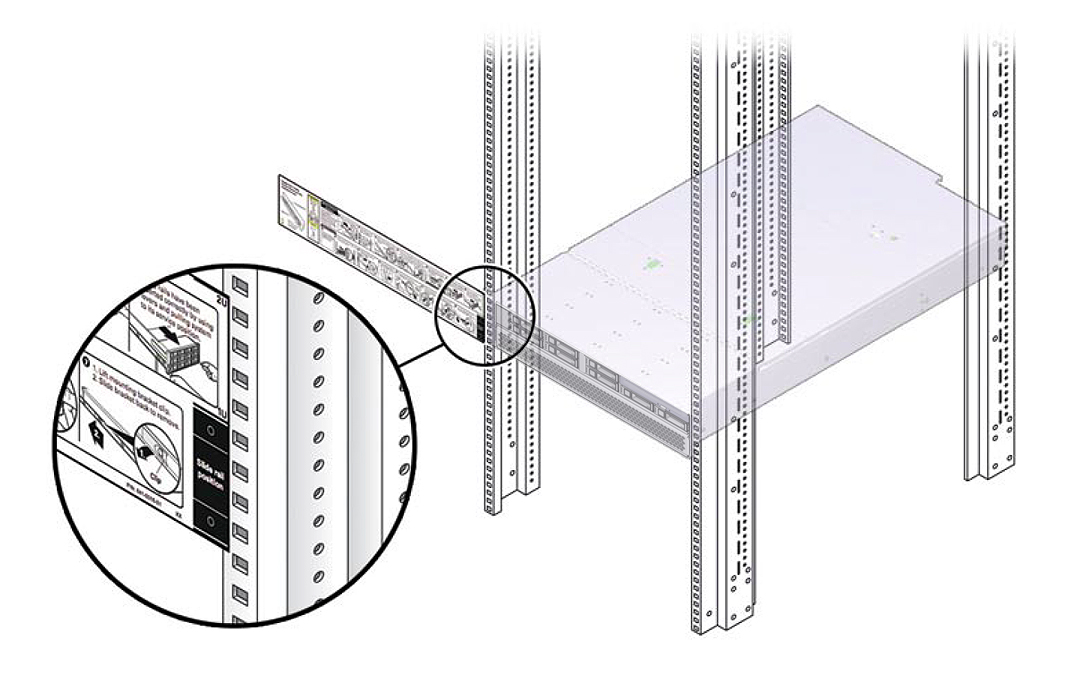

   图 7  机架装配安装卡样板



3. 标记前滑轨的装配孔。
4. 标记后滑轨的装配孔。

相关信息

• 机架要求

• 将装配托架安装到服务器上

• 安装免工具滑轨装置
