Guía del usuario de Oracle Dual Port QDR InfiniBand Adapter M4

Salir de la Vista de impresión

Actualización: Junio de 2016



Visión general del adaptador

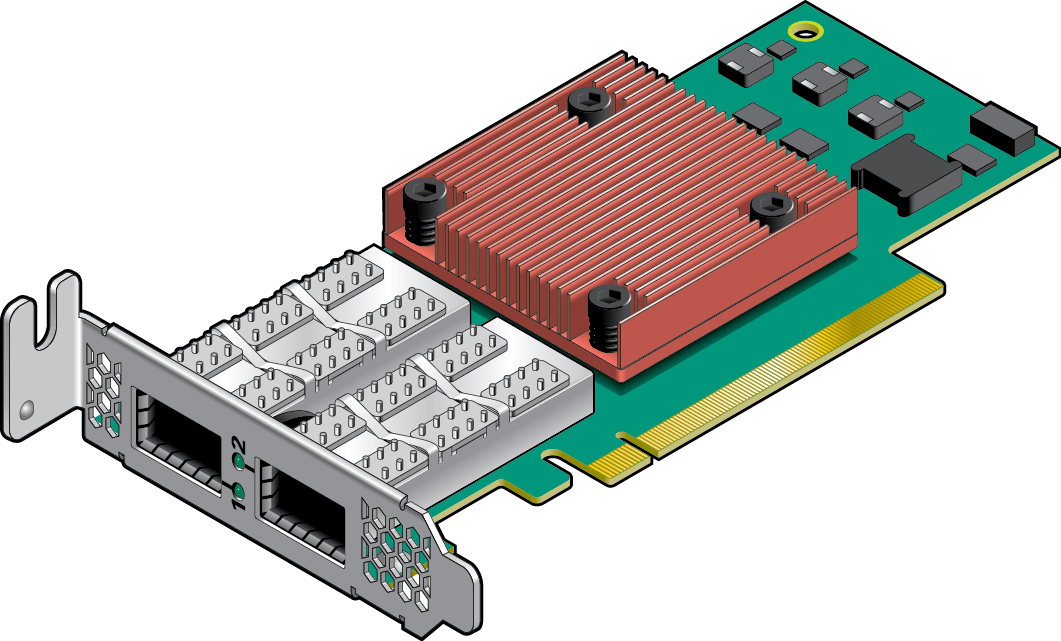

image:Ilustración del adaptador.
Característica
Descripción
Ratio de transferencia de datos admitido por puerto
2 puertos IB 4x, velocidad admitida: 10 Gbps, 20 Gbps o 40 Gbps (QDR)
IB
Cumple con IBTA v1.3, negociación automática
SDR, DDR y QDR:
  • Enlaces: 1x/4x

  • Cumple con la Especificación de arquitectura InfiniBand, versión 1.2. El adaptador tiene dos puertos IB 4x compatibles, 1 y 2. El adaptador proporciona acceso a estos puertos mediante dos QSFP+ conectores IB 4x para cables IB externos. El conector 1 se conecta al puerto 1 del dispositivo y el conector 2 se conecta al puerto 2.

Conector
QSFP+ IB (cobre y óptico)
QoS
Ocho vías virtuales IB para cada puerto
Compatibilidad con RDMA
Todos los puertos
Tipo de bus
Compatible con PCIe v3.0, 1.1 y 2.0 compatibles con 8,0 GTps
Ancho del bus
PCIe de 1, 4, 8 y 16 vías
Cumple con el estándar Ethernet
802.1
ROM de inicio
Flash SPI de 4 Mb
EMI
FCC clase A
Seguridad
IEC/EN 60950-1:2006, ETSI EN 300 019-2-2
Entorno
IEC 60068-2- 64, 29, 32
RoHS
RoHS-R6
Interfaz PCIe
  • Factor de forma estándar PCIe de bajo perfil

  • Compatible con PCIe base 3.0, compatible con 1.1 y 2.0

  • Enlace x16 de 2,5 GT/s, 5,0 GT/s u 8,0 GT/s (para 256 GT/s bidireccionales)
