Instalación del adaptador
Consulte la guía de instalación del servidor o el manual de servicio para obtener instrucciones detalladas para este procedimiento.
 | Precaución - Los componentes electrónicos en circuitos impresos son muy sensibles a electricidad estática. Las cantidades comunes de electricidad estática generadas por la ropa o el entorno de trabajo pueden dañar los equipos electrónicos. Cuando instale el adaptador en un sistema, use muñequeras antiestáticas y alfombras antiestáticas para evitar datos debidos a descargar electroestáticas. |
- Coloque una muñequera antiestática en su muñeca y en el servidor.
- Si corresponde, apague el servidor mediante los procedimientos de apagado estándar que se describen en el manual de servicio del servidor.
La documentación del producto para los servidores de Oracle está disponible en http://docs.oracle.com.
- Si corresponde, extraiga la cubierta del servidor para acceder a las ranuras y los conectores del adaptador.
- Seleccione una ranura PCIe x16 disponible.
Extraiga el panel de relleno en blanco para la ranura. Si está sustituyendo un adaptador existente en la ranura, quite el adaptador.

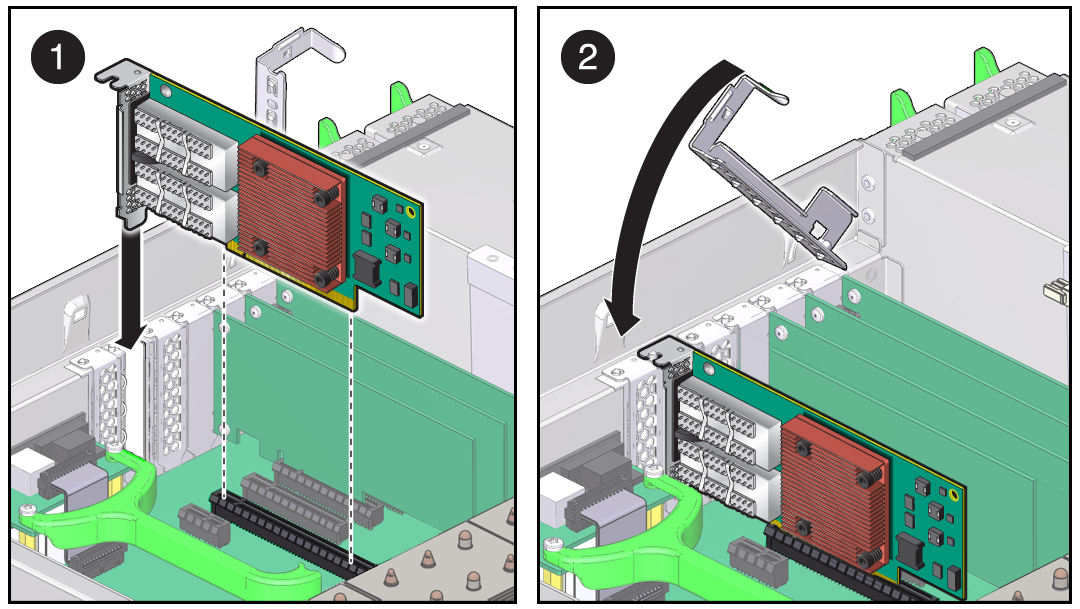

- Instale el adaptador en la ranura, empuje el conector del borde del adaptador contra el conector del servidor.
- Asegúrese de que el panel frontal del adaptador se monte de manera alineada con la apertura del panel del servidor.
- Si corresponde, instale el tornillo en el panel frontal para asegurar el adaptador en el servidor.
- Si corresponde, sustituya la cubierta del chasis.
- Conecte el extremo 4x de cada cable IB a un conector de puerto del adaptador.
Consulte Cables MT estándar.
- Asegúrese de que los conectores estén correctamente ajustados.
- Si aún no está conectado, conecte el otro extremo de los cables de E/S de IB a los puertos adecuados de los conmutadores IB.
Los puertos del adaptador se pueden conectar a diferentes puertos en el mismo conmutador IB o a puertos en diferentes conmutadores IB.
- Si corresponde, encienda el servidor y permita que el servidor se reinicie.
Con este paso, se completa la instalación del hardware.
- Compruebe la instalación.
Consulte Comprobación de la instalación del adaptador (Oracle Solaris) o Comprobación de la instalación del adaptador (Oracle Linux).
