Cables MT estándar
El conector más común para QDR son los cables MT estándar, con terminales MT estándar de color negro que funcionan mediante el contacto físico entre puntas de fibra.
En esta tabla, se identifican los tipos de extremos del cable MT estándar según las funciones de tipo de terminal, color de carcasa y método de alineación, y se describe con qué se conecta ese tipo de extremo de cable.
|
Notas - Algunos cables admitidos tienen un conector MT estándar en un extremo y un conector PrizmMT MPO en el otro. Preste especial atención cuando conecte este cable para identificar cuál es cada conector y no confundir los dos conectores.
Oracle proporciona cables IB compatibles con este adaptador. Para obtener más información, consulte la página web del producto en https://www.oracle.com/networking/dual-port-qdr-infiniband-adapter-m4/index.html.

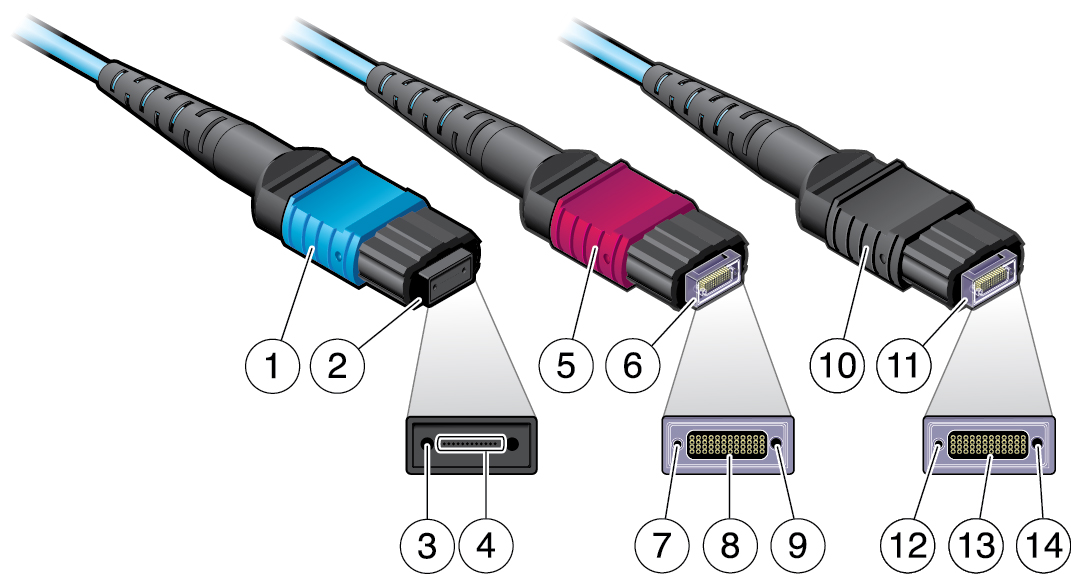

Compare visualmente el diseño de los tres cables y note las diferencias entre el cable MT MPO estándar del lado izquierdo, y los cables PrizmMT MPO que se encuentran en el medio y a la derecha.
|
