Guía del usuario de Oracle Dual Port QDR InfiniBand Adapter M4

Salir de la Vista de impresión

Actualización: Junio de 2016



Conectores y LED del panel frontal

En el panel frontal entre los dos puertos, dos LED indican la velocidad del puerto, el estado y la actividad.


Notas - Los LED son visibles mediante el soporte PCIe por medio de tubos de luz.

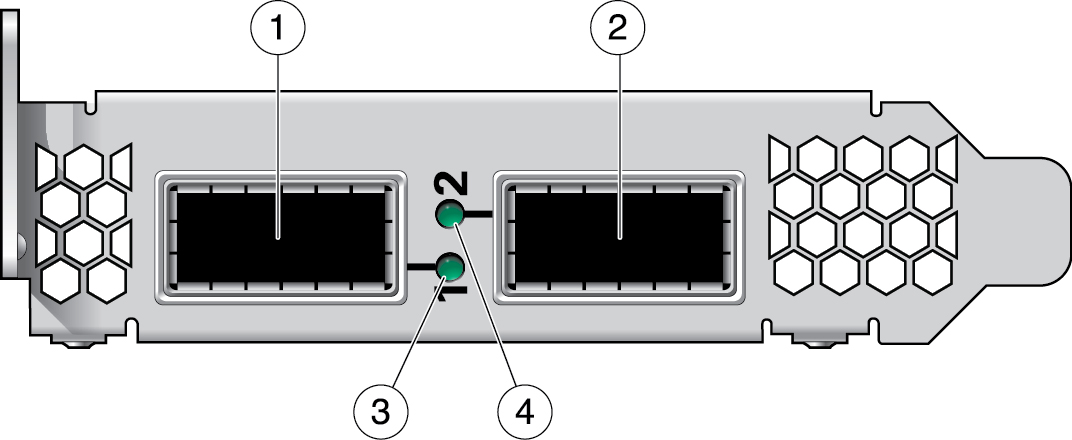

image:Figura que muestra los puertos y las indicaciones de LED mediante modo.
N.°
Nombre
Descripción
1
Puerto 1
Puerto 1 de IB (QSFP+)
2
Puerto 2
Puerto 2 de IB (QSFP+)
3
LED verde
Puerto 1, enlace físico
4
LED verde
Puerto 2, enlace físico

En esta tabla, se describen los significados de los LED de cada puerto.

Tabla 1  Significados de LED verde
Nombre del LED
Estado del LED
Significado
Enlace físico
Encendido
Se ha completado correctamente el proceso de activación de enlaces y se ha negociado el ancho, la velocidad, la polaridad y la reversión de enlaces con el puerto vecino en el otro extremo del cable.
Apagado
No se ha establecido una conexión física.
