モジュールを取り付ける
- このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。
取り付けタスクの概要を参照してください。
- ラックの背面ドアが取り付けられている場合は、それを開きます。
- モジュールを静電気防止パッケージから取り出します。
-

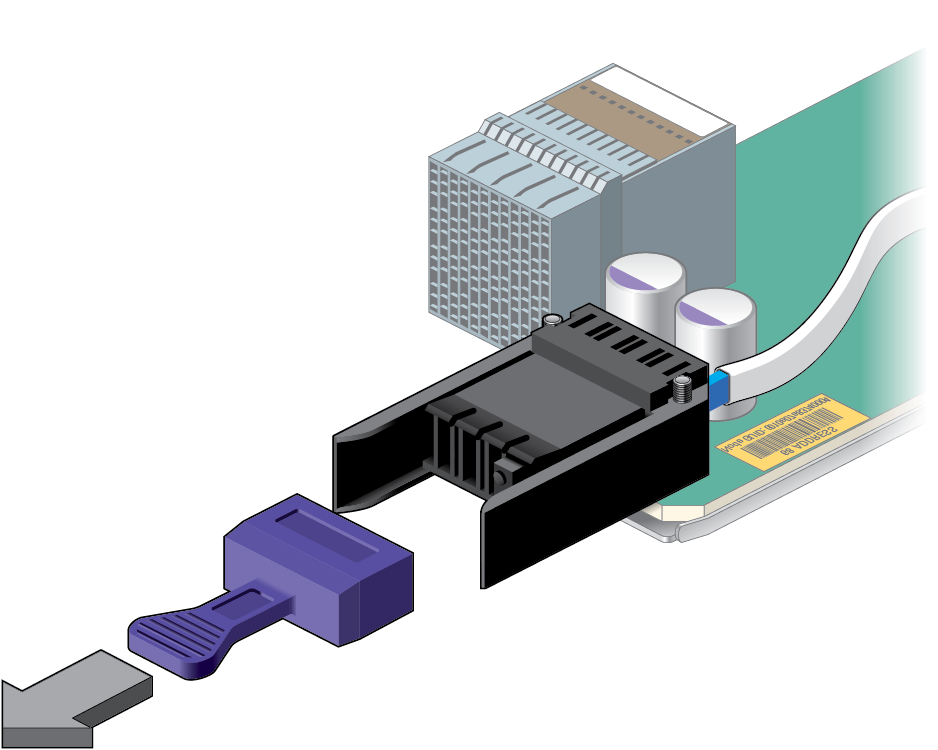

モジュールの背面の MBOM コネクタからポートプラグを取り外します。
注意 - モジュールを I/O スロットに挿入する前に、ポートプラグがモジュールから取り外されていることを確認します。

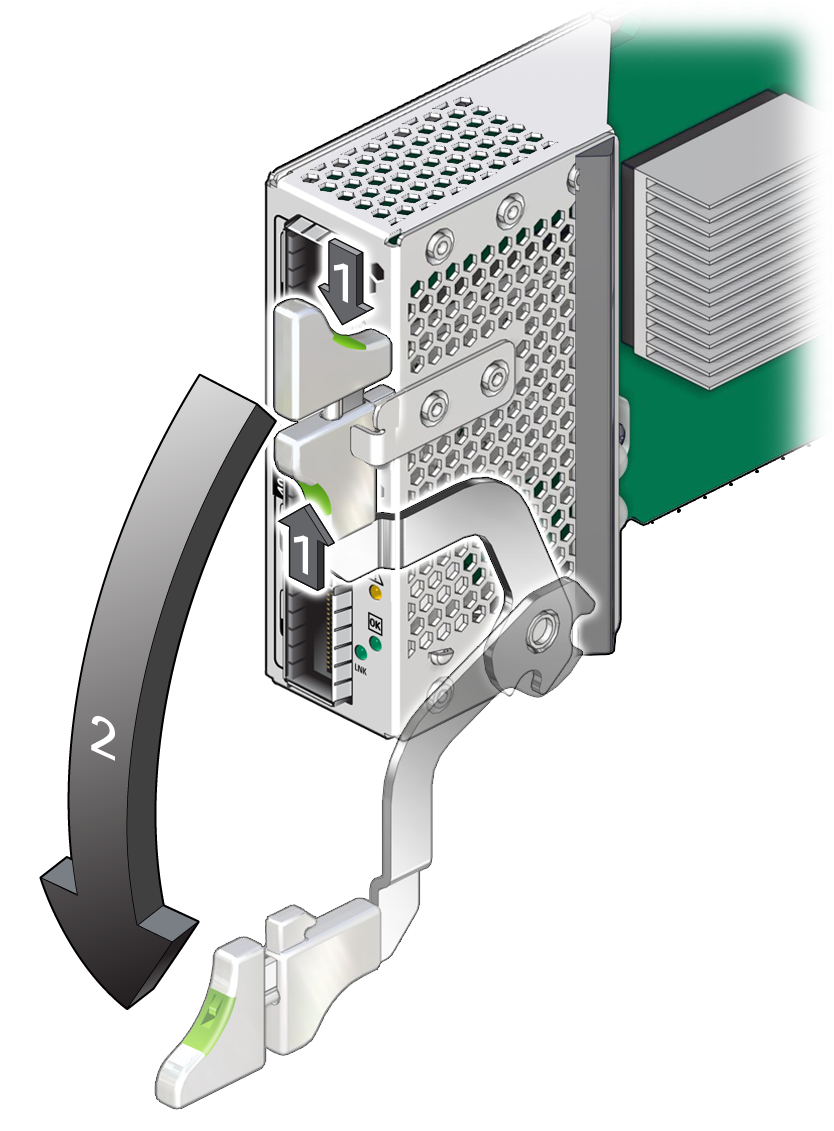

- リリースレバーの上部と下部をつかみ、リリースレバーを全開位置に移動します。
- 取り付けるスロットにモジュールを位置合わせします。
LED およびデータケーブルソケットが自分の方に向き、リリースレバーは右下に向くようにします。
-

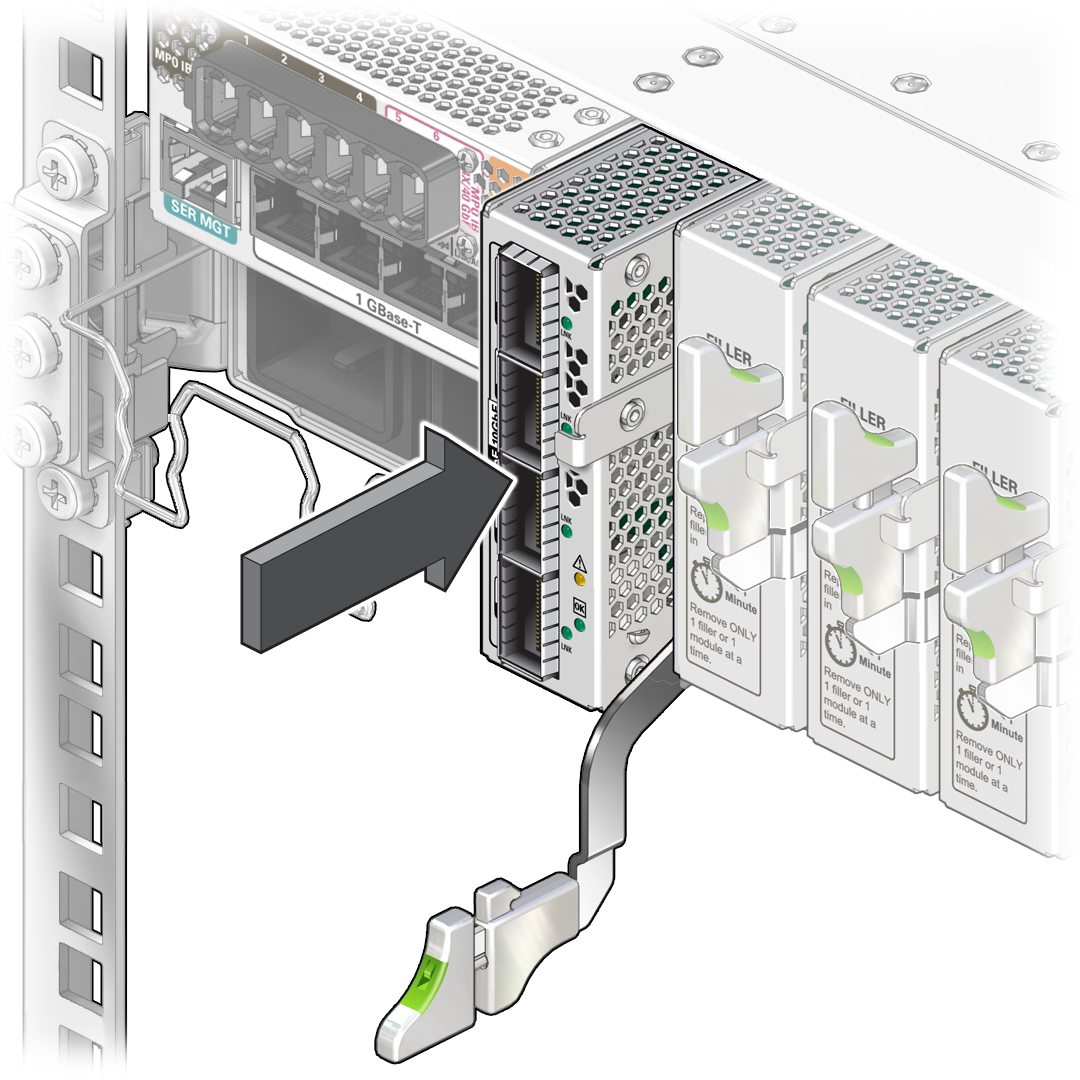

モジュールをシャーシ内にスライドさせます。
-

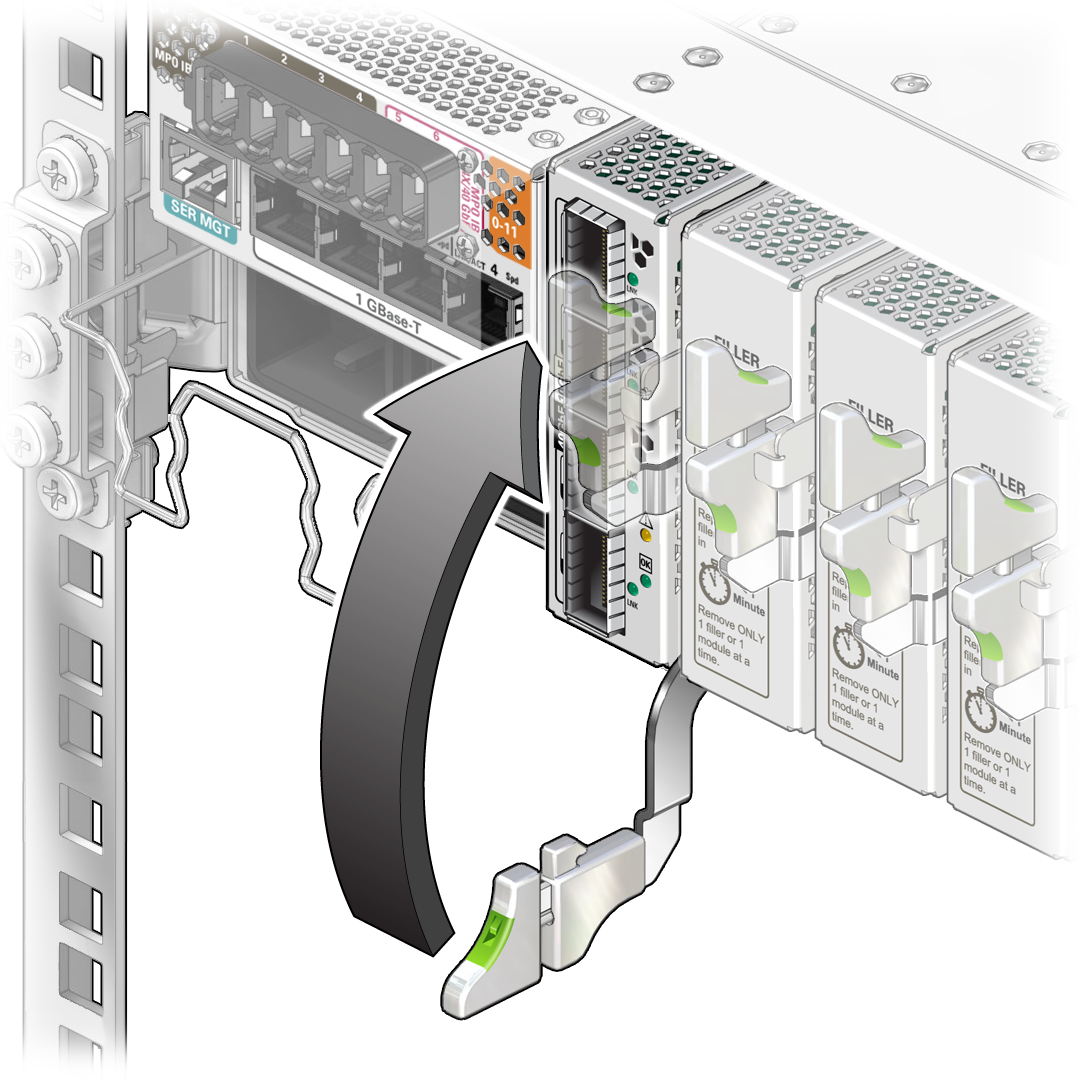

モジュールがほぼ完全にスロットに固定され、リリースレバーが上がり始めたら、モジュールを固定するために、モジュールの上部を少し押し込んで、リリースレバーの端にあるノッチがスロットの溝にはまるようにします。
注 - 図のように、完全にかみ合ったら、ハンドルが完全に固定された位置にあることを確認します。
- 約 30 秒待ち、緑色の OK LED が点灯することを確認します。
- モジュールにデータケーブルを接続します。
ケーブルを接続するを参照してください。
