モジュールの概要
|

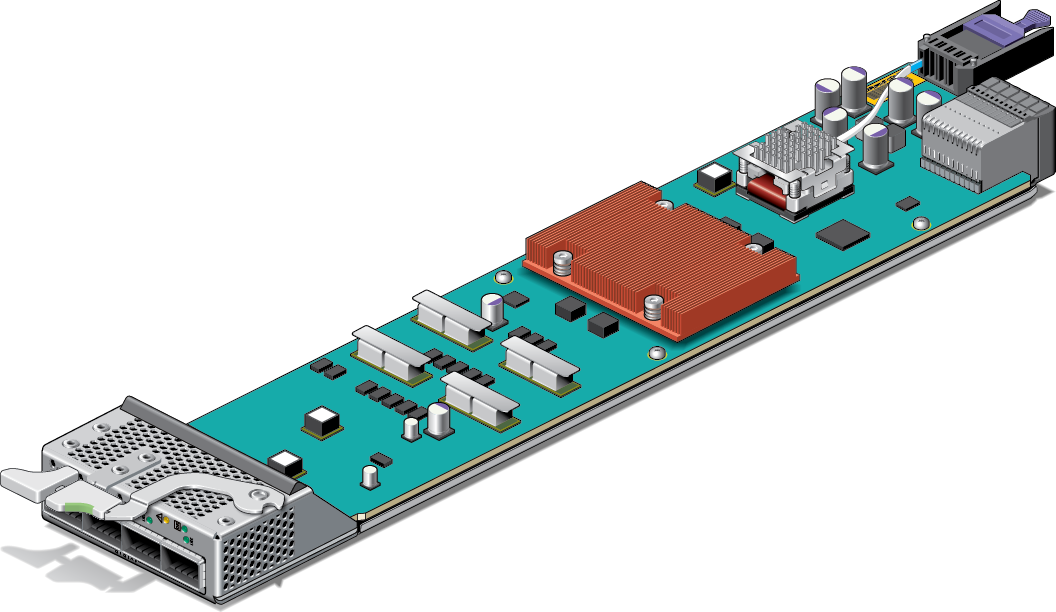

Oracle F2 10 Gb および 40 Gb Ethernet Module は、Oracle F2-12 モジュラーシャーシ内のシャーシスロットを 1 つ占有します。Oracle Fabric Interconnect F2-12 モジュラースイッチのモジュールスロットには、最大 12 個の I/O モジュールを装着でき、Ethernet およびファイバチャネル接続によって InfiniBand ファブリック接続されたサーバーを提供します。さらに、Ethernet オーバーレイネットワークにネットワークサービスを提供するためにモジュールを使用できます。このモジュールには Ethernet L2 スイッチへの接続用に 4 つの QSFP+ ソケットがあります。各 QSFP+ ポートは、単一の 40 Gb スイッチまたは、スプリッタケーブルを使用して最大 4 台の 10 Gb スイッチに接続できます。
温度センサーを使用して、重要なコンポーネントの動作温度をモニターします。センサーはデフォルトのしきい値設定でプログラムされています。高温状況は、スイッチと SNMP や Oracle ILOM などのそのイベントモニタリングシステムにアラートとして報告されます。
スイッチの温度測定値および温度アラートについては、『Oracle EDR InfiniBand Switch および仮想 I/O システム管理ガイド』(http://docs.oracle.com/cd/E65867_01/html/E65872/index.html) を参照してください。
