ケーブルを接続する
- このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。
取り付けタスクの概要を参照してください。
- ノードまたはホストの適切なコネクタにケーブルを接続します。
- データケーブルを物理トポロジに通して配線し、束ねます。
- モジュールを取り付けたラック内の場所まで、ケーブルを通します。
-

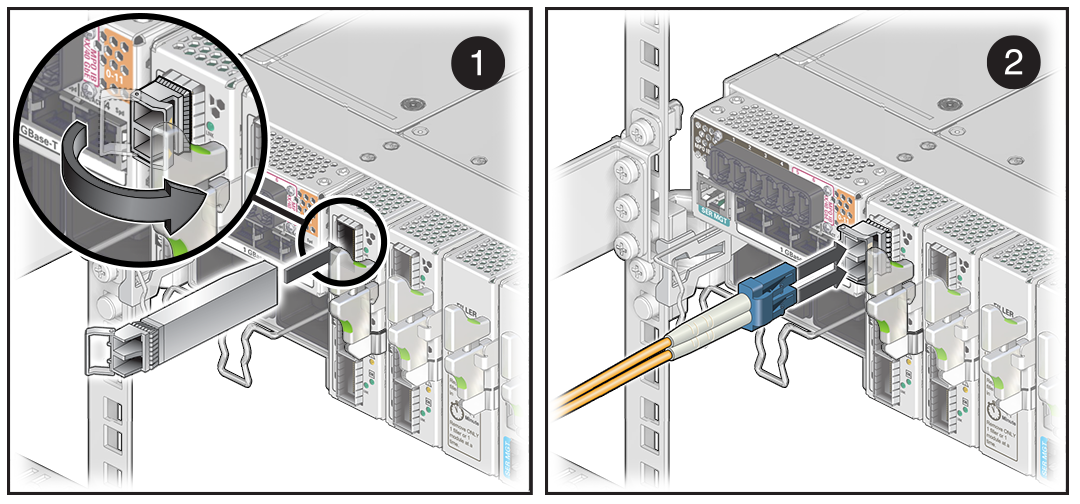

プラグが存在する場合は、光トランシーバソケットからプラグを取り外します。光トランシーバを選択した QSFP+ ポートに対してまっすぐ水平に向けて、戻らなくなるのを感じるかカチッと音がするまで、トランシーバをモジュールのポートに慎重に挿入します。
注 - 光トランシーバの金属クリップが閉じた位置にあることを確認します。 - ファイバケーブルコネクタから保護キャップを取り外します。ケーブルコネクタをトランシーバのソケットに対してまっすぐ水平に、戻らなくなるのを感じるかカチッと音がするまで、差し込みます。
- 接続するその他のトランシーバとケーブルについて、ステップ 2 からステップ 6 を繰り返します。
- ラックの背面ドアが取り付けられている場合は、閉じて固定します。
- モジュールの取り付けを確認します。
モジュールの取り付けを確認するを参照してください。
