ソケットと LED

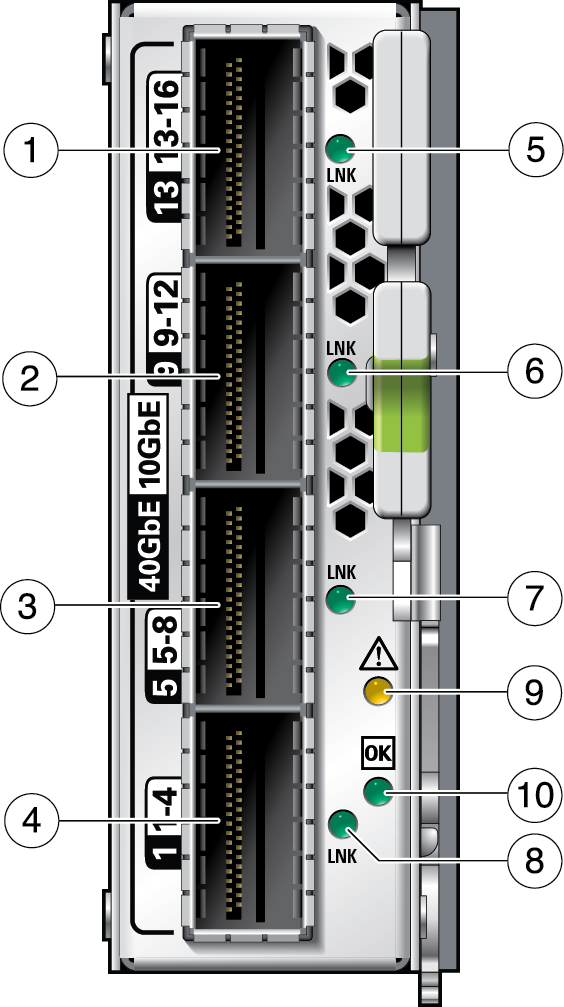

フロントパネルには、各ポートの右にリンク (LNK) LED が 4 つあり、いちばん下の LNK LED の上と右に、ポートの状態を示す LED が 2 つあります。この図とこの表は、LED の意味を説明しています。

番号 説明 1 QSFP ポート 13 (40 GbE モード) QSFP ポート 13-16 (4x10 GbE モード) 2 QSFP ポート 9 (40 GbE モード) QSFP ポート 9-12 (4x10 GbE モード) 3 QSFP ポート 5 (40 GbE モード) QSFP ポート 5-8 (4x10 GbE モード) 4 QSFP ポート 1 (40 GbE モード) QSFP ポート 1-4 (4x10 GbE モード) 5、6、7、8 QSFP リンク LED (緑色) 9 モジュール障害 LED (オレンジ色) 10 モジュール OK LED (緑色)

関連情報

• 取り付けタスクの概要

• 出荷用キットの内容

• モジュールの概要

• モジュールステータス LED
