モジュールを取り付ける

1. このタスクとともに実行する必要のある、前提条件およびそのあとの設置タスクを確認します。

   取り付けタスクの概要を参照してください。

2. ラックの背面ドアが取り付けられている場合は、それを開きます。
3. モジュールを静電気防止パッケージから取り出します。

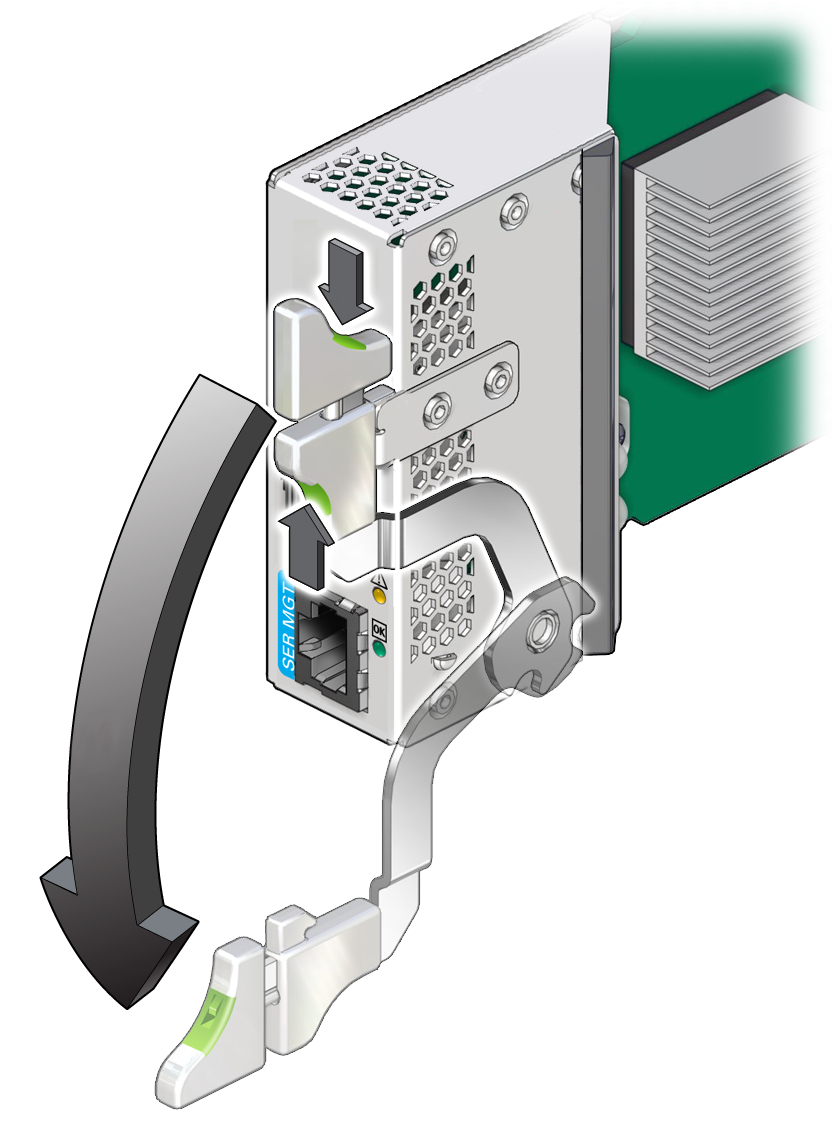

4. リリースレバーの上部と下部をつかみ、リリースレバーを全開位置に移動します。

5. 取り付けるスロットにモジュールを位置合わせします。

   LED およびデータケーブルソケットが自分の方に向き、リリースレバーは右下に向くようにします。

6. 取り外しレバーが上がり始めるまで、モジュールをシャーシの中にスライドさせます。
7. モジュールがほぼ完全にスロットに固定され、リリースレバーが上がり始めたら、モジュールを固定するために、モジュールの上部を少し押し込んで、リリースレバーの端にあるノッチがスロット入り口の溝にはまるようにします。

   ---

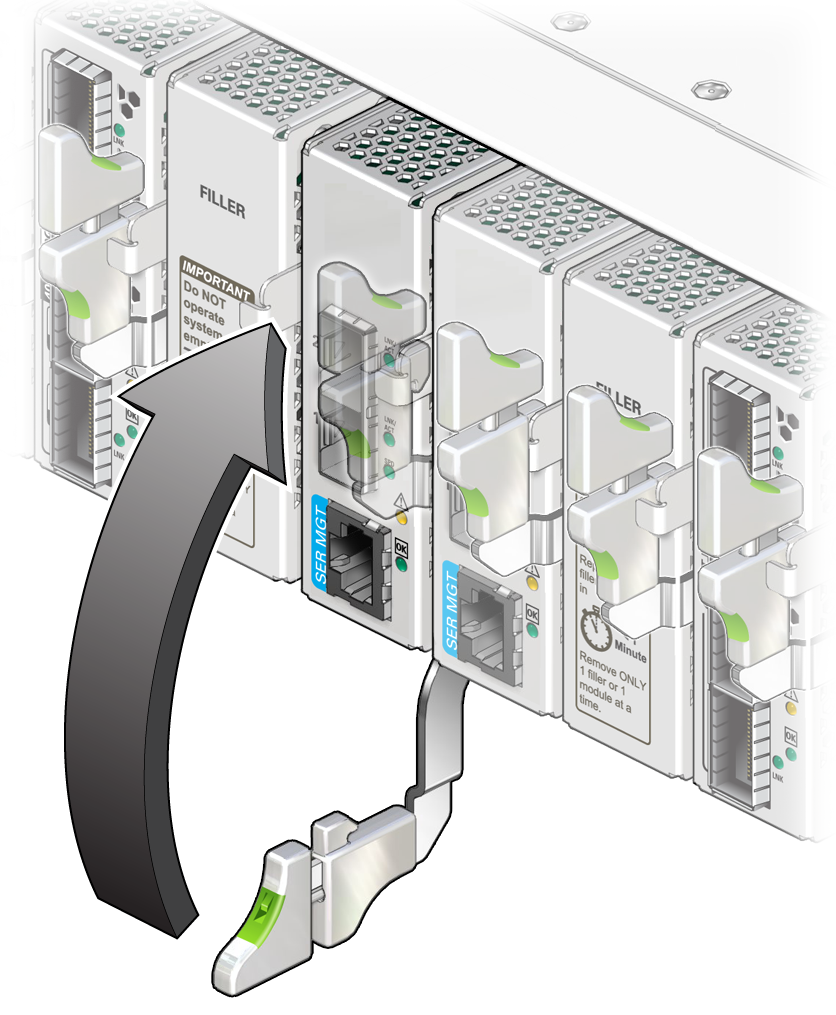

   注 -  図のように、完全にかみ合ったら、ハンドルが完全に固定された位置にあることを確認します。

   ---



8. 緑色の OK LED が点灯していることを確認します。
9. Step 3 からStep 8 を繰り返して、残りのモジュールを取り付けます。
10. モジュールにデータケーブルを接続します。

    ケーブルおよびトランシーバの接続を参照してください。
