ソケットと LED

言語:

モジュールには、次のポートがあります。

4、8、および 16G ビット/秒のデータ速度を提供する、2 つの個別の SFP+ 20 ピン光ポート。各ポートは 2 つの光フェルールで構成されています。一方のフェルールはポートの送信パスを提供し、もう一方のフェルールはポートの受信パスを提供します。

1 つのシリアル管理ポート (SER MGT)。

注意 - SER MGT ポートは Oracle のみが使用します。Oracle サポート担当者から明示的に指示されないかぎり、このポートを使用しないでください。

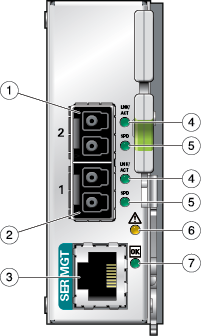

番号	説明
1	FC ポート 2。分離された送信パスと受信パスを介して、16G ビット/秒までの全二重 FC トラフィックをサポートします。
2	FC ポート 1。分離された送信パスと受信パスを介して、16G ビット/秒までの全二重 FC トラフィックをサポートします。
3	SER MGT。お客様が使用するためのものではありません。
4	各ポートのリンク/アクティビティー (LNK/ACT) LED。
5	各 FC ポートの速度 (SPD) LED。
6	モジュール障害 LED (オレンジ色)
7	モジュール OK LED (緑色)
