B Etiquetas de cartuchos de datos

La etiqueta del cartucho tiene códigos de barras y caracteres visuales. Los caracteres visuales son para uso del operador y no son usados por la biblioteca. Además, los caracteres visuales no tienen que alinearse con las líneas del código de barras del carácter.

Etiquetas de cartucho de montaje en rack

Si usa los cartuchos de datos en una situación de montaje en rack, se acepta casi cualquier etiqueta en el cartucho de datos, siempre que no interfiera en el funcionamiento de la unidad de cinta.

Etiquetas de cartucho para uso en biblioteca

Si usa los cartuchos de datos en una biblioteca, las etiquetas deben cumplir con una especificación respecto del tamaño de la etiqueta. Consulte la Guía de usuario de la biblioteca para obtener información acerca de los requisitos de las etiquetas. Es fundamental seguir estas especificaciones:

  • AIM Uniform Symbology Specification USS-39

  • ANSI MH10.8M-1993 ANSI Code 39 Barcode Specification

  • ANSI NCITS 314-199X SCSI 3 Medium Changer Commands (SMC)

Debe colocar una etiqueta en el cartucho de datos en el área de colocación de etiquetas, como se muestra en el elemento 1 en Figura 1-8. Debe colocar la etiqueta con cuidado en el área de colocación de etiquetas con el código de barras en la parte inferior (orientado hacia el eje del cartucho—el eje se muestra en la vista inferior de la figura).

Etiquetas de cartuchos Standard/Sport

Las etiquetas de cartuchos de datos Standard tienen ocho caracteres y el código de barras asociado.

  • Los primeros seis caracteres de la etiqueta corresponden al ID de volumen de cliente (por ejemplo, NGD018). Entre los caracteres de la etiqueta, se pueden incluir letras de la A a la Z y números del 0 al 9. No se puede usar caracteres especiales (&, $, %, @, #, etcétera).

  • Los últimos dos caracteres corresponden al identificador de medios:

    • Cartucho StorageTek T10000 (grabado con una unidad T10000A y B)

      T1 para el cartucho de datos T10000A y B Standard

      TS para el cartucho de datos T10000A y B Sport

    • Cartucho StorageTek T10000 T2 (grabado con una unidad T10000C y D)

      T2 para el cartucho de datos T10000C y D Standard

      TT para el cartucho de datos T10000C y D Sport

El color de fondo del identificador de medios suele ser blanco para los cartuchos Standard. En Figura B-1, se muestra un ejemplo de una etiqueta del cartucho T1.

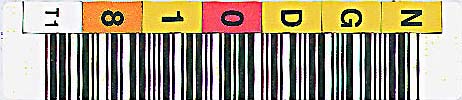

Figura B-1 Etiqueta de ocho caracteres del cartucho T10000A/B Standard

El texto adyacente describe Figura B-1 .

Etiquetas de los cartuchos VolSafe/Sport VolSafe

Las etiquetas de los cartuchos VolSafe son iguales a las de los cartuchos Standard, salvo que el color de fondo del identificador de medios suele ser amarillo.

Etiquetas de cartuchos de diagnóstico

Para que la biblioteca reconozca el cartucho como de diagnóstico, la etiqueta del cartucho de datos debe comenzar con las letras DG seguidas de un espacio (si usar un tercer carácter). Los cinco caracteres restantes de la etiqueta son los siguientes:

  • xxx pueden ser números de 000 a 999

  • Identificador de medios (dos caracteres)

    • T1 para el cartucho StorageTek T10000 (usado con las unidades T10000A y B)

    • T2 para el cartucho StorageTek T10000 T2 (usado con las unidades T10000C y D)

En Figura B-2, se muestra un ejemplo de una etiqueta de un cartucho de diagnóstico para una unidad T10000A/B.

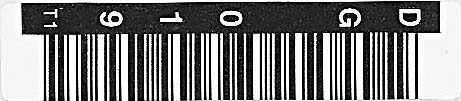

Figura B-2 Etiqueta de cartucho de diagnóstico T10000A/B

El texto adyacente describe Figura B-2 .

Etiquetas de cartuchos de limpieza

Los caracteres de las etiquetas de los cartuchos de limpieza son los siguientes:

  • CLN (los primeros tres caracteres)

  • Del cuarto al sexto carácter pueden ser números de 000 a 999 (a fin de identificar cada cartucho de limpieza de manera individual)

  • Identificador de medios (dos caracteres):

    • CT para el cartucho T10000A y B

    • CC para el cartucho T10000C

    • CL para el cartucho de limpieza que se usa en las unidades T10000A, B, C, y D

En Figura B-3, se muestra un ejemplo de una etiqueta de un cartucho de limpieza para una unidad T10000A y B.

Figura B-3 Etiqueta de cartucho de limpieza T10000A/B

El texto adyacente describe Figura B-3 .
