B ライブラリアドレス指定のリファレンス

ノート:

特に指定のないかぎり、「左」と「右」はライブラリを CAP 側 (手前) から見たときの位置を示しています。

内容

セルアドレス指定スキームの比較

  • ライブラリセルアドレス指定スキーム (ライブラリ、レール、列、サイド、行) - ファームウェアおよび内部通信に使用され、ライブラリ内のすべてのデバイスおよび場所を表現します。

    • 1 から開始し、負の数値を使用します。

    • サイドはライブラリの手前側または背面側の壁を示します (背面側の壁の場合 B または 1、手前側の壁の場合 F または 2)。

  • SCSI 要素アドレス指定 - ライブラリへの FC-SCSI 接続を持つホストによって使用されます。

    • 要素 ID に 1 つの正の数値を使用します。

    • ストレージセルは 2000 から始まり、ドライブベイは 1000 から始まり、CAP は 10 から始まります。

    • SL3000 とは異なり、SL4000 は空のドライブベイに要素番号を割り当てます。

    • ライブラリ構成が変更されると、デフォルトの要素番号付けの再割り当てが行われます。

ライブラリの中心線とモジュール番号

アドレス指定では、参照点として基本モジュールの左端 (ライブラリの前面から見て) を使用し、中心線と呼ばれます。次の図は、さまざまなライブラリ構成の中心線の場所を示しています。

モジュール番号は、モジュールゼロ (0) で基本から開始し、右に正および左に負で増分します。

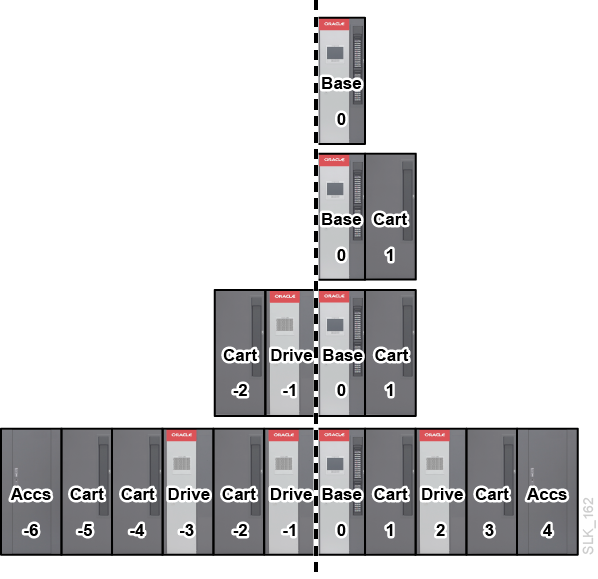

中心線の場所を示すサンプルライブラリのレイアウト

ライブラリセルアドレス指定スキーム

セルアドレス設定の概要

セルアドレス指定では、ライブラリ、レール、列、サイド、および行 (L、R、C、S、W) を使用して物理的な場所を指定します。SL4000 の場合、GUI は (C、S、W) のみを使用します。

ライブラリ

SL4000 ライブラリの場合、常に 1。

レール

SL4000 ライブラリの場合、常に 1。

中心線を基準とした、ストレージセルまたはドライブベイの水平方向の場所を示します。

  • プラス (+) の値は中心線の右側を示します

  • マイナス (-) の値は中心線の左側を示します

  • 列番号には 0 (ゼロ) を使用できません。中心線の右側 (ライブラリの前面から見て) の最初の列は列 1 です。中心線の左側の最初の列は列 -1 です。

基本モジュール - ストレージセル用の列 1 - 6 とドライブセル用の 1 - 4 が含まれます。

ドライブモジュール - ストレージセル用の 6 列とドライブベイ用の 4 列が含まれます。ストレージセルの列の番号付けは隣接するモジュールから連続して行われます。ドライブベイの列の番号付けでは、0 にもっとも近いストレージセルの列が使われます。たとえば、基本モジュールのすぐ右側のドライブモジュールには、ストレージセル列 7 - 12 およびドライブ列 7 - 10 が含まれます。基本モジュールのすぐ左側のドライブモジュールには、ストレージセル列 -6 から -1 およびドライブ列 -4 から -1 が含まれます。

カートリッジモジュール - ストレージセル用の 6 列が含まれます。列の番号付けは隣接するモジュールから連続して行われます。

パーキングモジュール - ストレージセル用の 3 列が含まれます。いちばん外側の 3 列は非アクティブです。列の番号付けは隣接するモジュールから連続して行われます。

アクセスモジュール - ストレージセル用の 3 列が含まれます。列の番号付けは隣接するモジュールから続けられます。

サイド
  • 背面側壁面 (ドライブ側) = 1 (GUI で B)

  • 前面側壁面 (CAP 側) = 2 (GUI で F)

ストレージセルの垂直方向の場所で、上から下へと連続した番号 (1 - 52) が割り当てられます。

テープドライブベイのセルアドレス指定

ライブラリのアドレス指定では、列と行によって、ドライブベイを識別します。サイド値は常に 1 (GUI で B と表示) です。

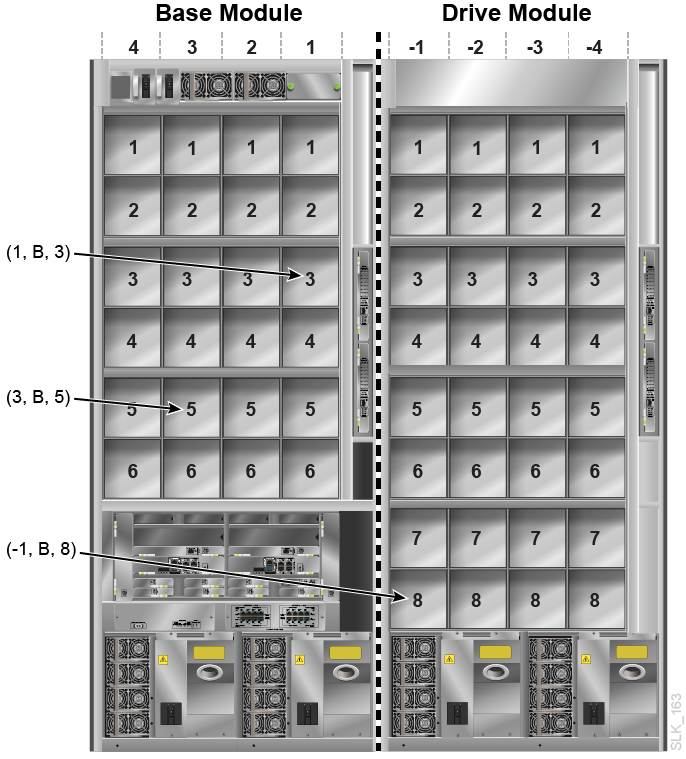

図B-1 テープドライブのライブラリアドレス指定の例 (ライブラリの背面から見た図)

ドライブベイの内部ファームウェア番号付け

回転式 CAP セルのセルアドレス指定

CAP 列は、CAP を搭載するモジュールの場所によって異なります。CAP 列値はモジュールの左側から 5 番目の列に対応します。たとえば、モジュール番号 2 (基本の右側 2 番目のモジュール) はストレージ列 13 から 18 になり、回転式 CAP 列は 17 になります。モジュール番号 -3 (基本の左側 3 番目のモジュール) はストレージセル列 -18 から -13 になり、回転式 CAP 列は -14 になります。

サイド

CAP はモジュールの前面にしか配置しないため、常に 2 (GUI で F と表示)。

特定のセルのアドレス指定: 行値は CAP マガジン内のセル (値 1 - 26) です。

CAP セルアドレスの例

この例では、ライブラリにカートリッジモジュール、ドライブモジュール、基本モジュールがあり、すべてのモジュールに CAP があります。カートリッジモジュールの CAP の最上部のセルは (-8、F、1) になります。

SCSI 要素アドレス指定

ノート:

ライブラリ構成またはパーティション構成を変更すると、ライブラリに要素 ID が再度割り当てられる可能性があります。

SCSI 要素アドレスは要素タイプによって異なります。各ライブラリまたはパーティションでは、要素タイプごとに固定の開始アドレスを使用します。次に、各要素タイプ内で、要素アドレスが順番になります。

  • ストレージ要素 (ストレージセル)

    • 左端のモジュールで 2000 から開始します。

    • 上から下、後ろから前、左から右に番号が付けられます。

  • 要素のインポート/エクスポート (CAP)

    • ライブラリ内の左端の回転式 CAP では 10 から開始します。

    • すべての回転式 CAP が最初で (上から下および左から右)、続いて左側のアクセスモジュール CAP、次に右側のアクセスモジュール CAP (上から下、後ろから前、左から右に番号が付けられる) に番号が付けられます。

  • データ転送要素 (ドライブと空のドライブベイ)

    • 左端のドライブモジュールまたは基本において 1000 から始まり、ドライブまたは空のドライブベイごとに 1 ずつ増えます。

    • 上から下、左から右に番号が割り振られます。

関連項目

セルマップ

  • 基本モジュールの手前の壁面および背面の壁面 8 ドライブ (図B-2)

  • 基本モジュール背面側壁面 16 ドライブおよび 24 ドライブ (図B-3)

  • ドライブモジュールの前面側の壁面 (図B-4)

  • ドライブモジュールの背面側壁面 (図B-5 および図B-6)

  • カートリッジモジュールの手前の壁面 (図B-7)

  • カートリッジモジュールの背面側の壁面 (図B-8)

  • 左パーキングモジュール (図B-9)

  • 右パーキングモジュール (図B-10)

  • 左アクセスモジュール (図B-11)

  • 右アクセスモジュール (図B-12)

凡例

セル
説明
白色のセル 通常のデータストレージセル
緑色のセル CAP セル
薄い灰色のセル 左側にモジュールがなく使用不可
濃い灰色のセル 右側にモジュールがなく使用不可
茶色のセル パーキングモジュールで使用不可
黄色のセル モジュール識別ブロック (モジュール識別ブロック を参照してください)
青色のセル クリーニングおよび診断テープ用システムセル

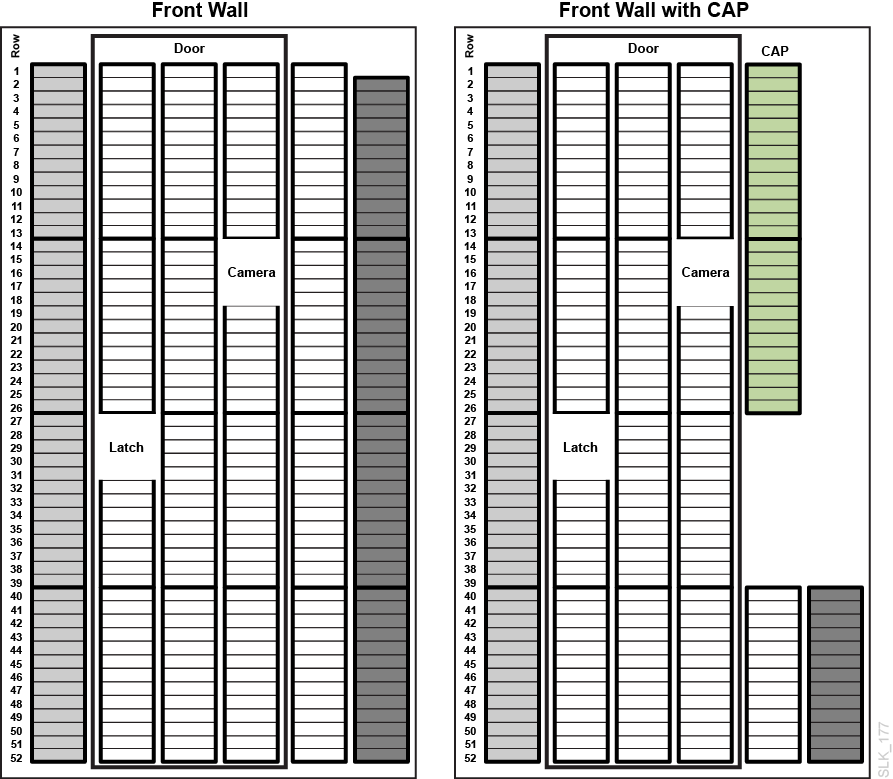

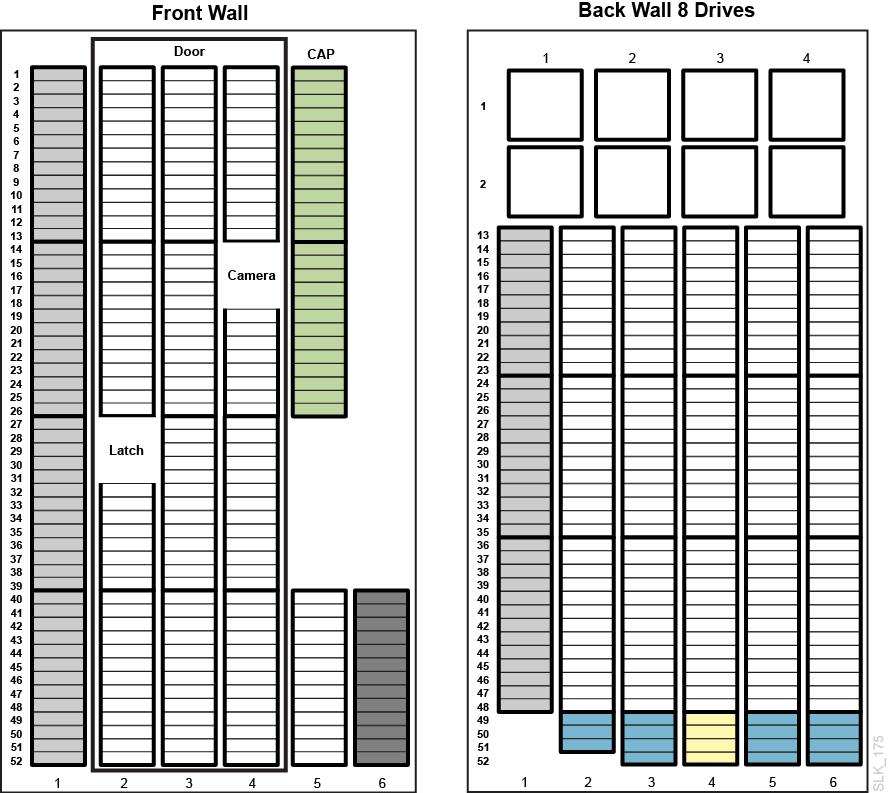

図B-2 基本モジュール - 手前の壁面と背面側の壁面に 8 ドライブ

基本モジュール壁面図、手前の壁面

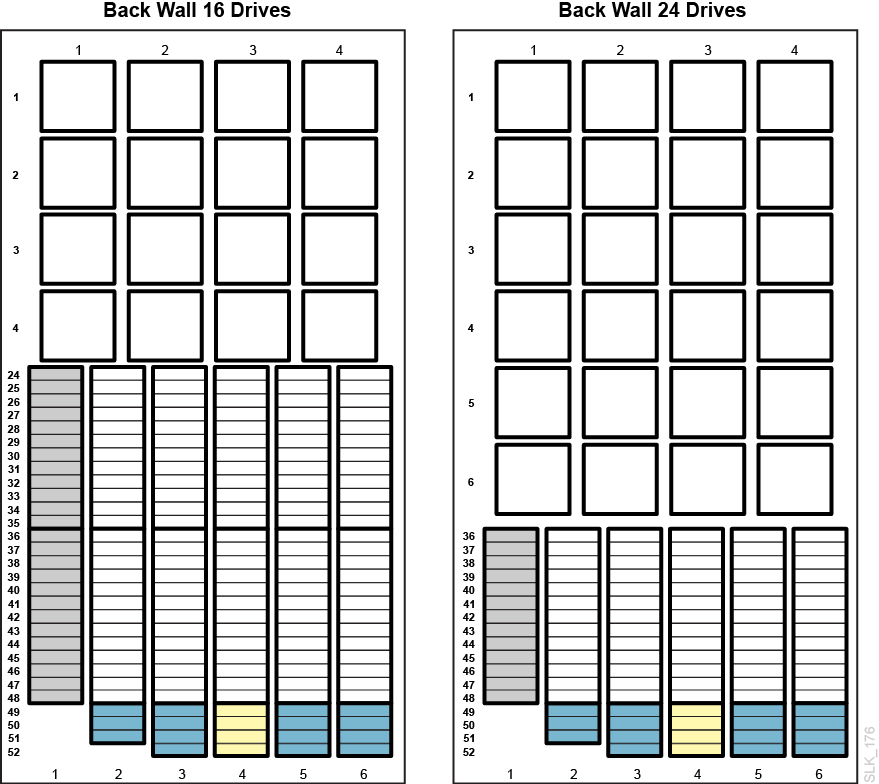

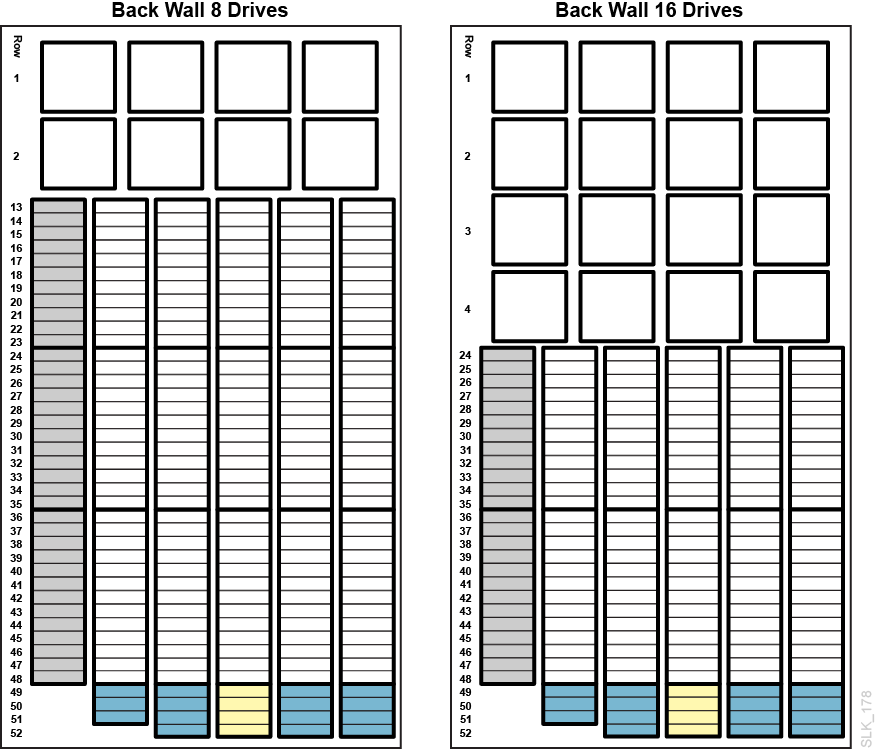

図B-3 基本モジュール - 背面側壁面 16 ドライブおよび 24 ドライブ

基本モジュール壁面図、奥の壁面

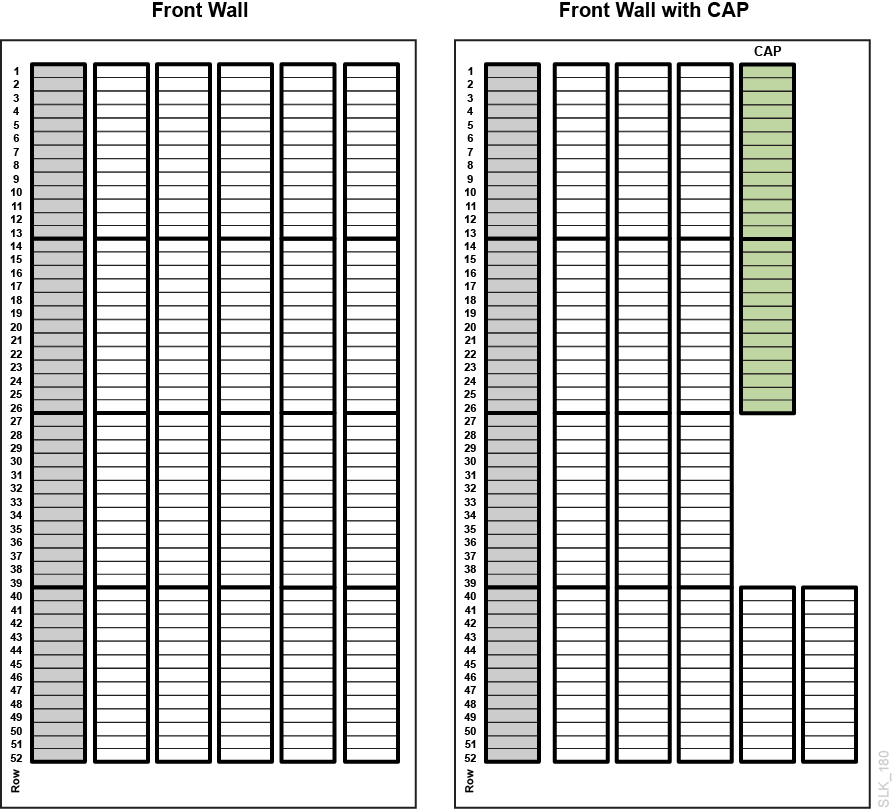

図B-4 ドライブモジュール - 前面側の壁面

DEM 壁面図、手前の壁面

図B-5 ドライブモジュール - 背面側壁面 8 ドライブおよび 16 ドライブ

DEM、奥の壁面

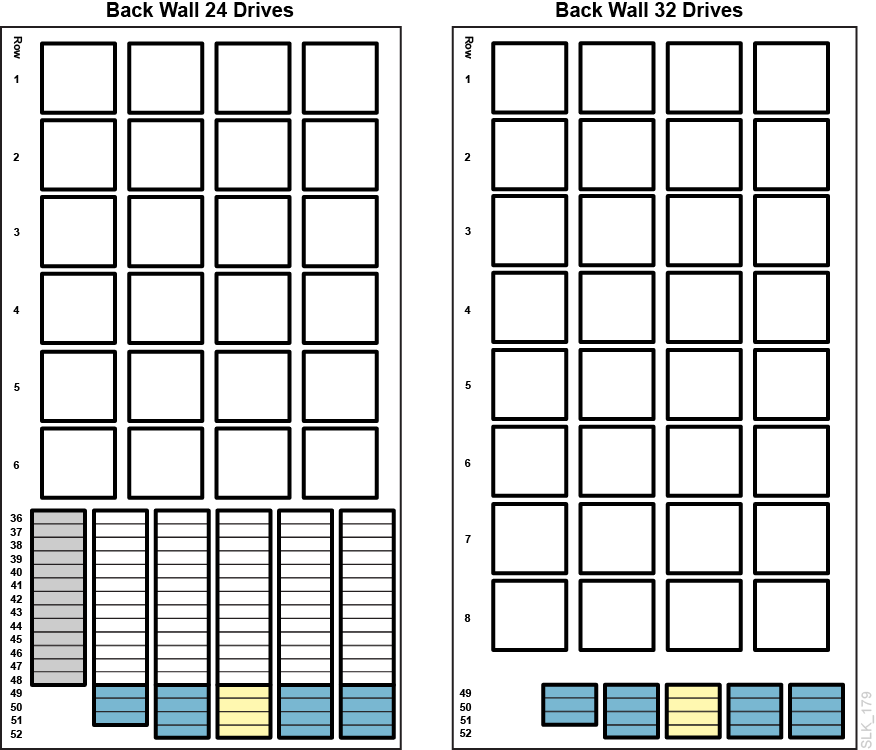

図B-6 ドライブモジュール - 背面側壁面 24 ドライブおよび 32 ドライブ

DEM、奥の壁面

図B-7 カートリッジモジュール - 手前の壁面

CEM、手前の壁面

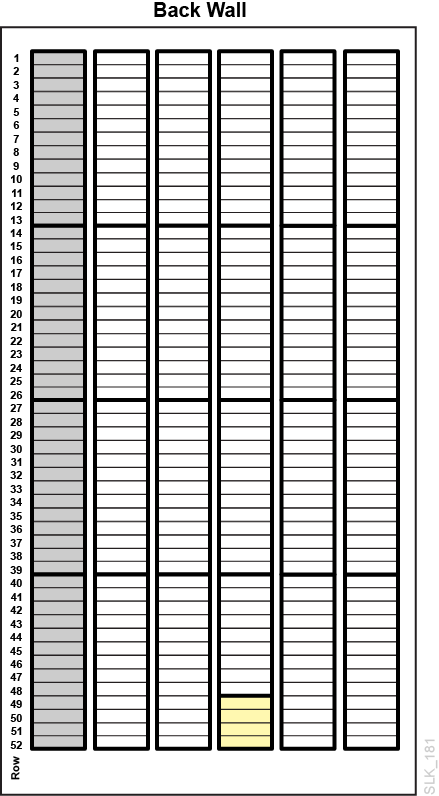

図B-8 カートリッジモジュール - 背面側壁面

CEM、奥の壁面

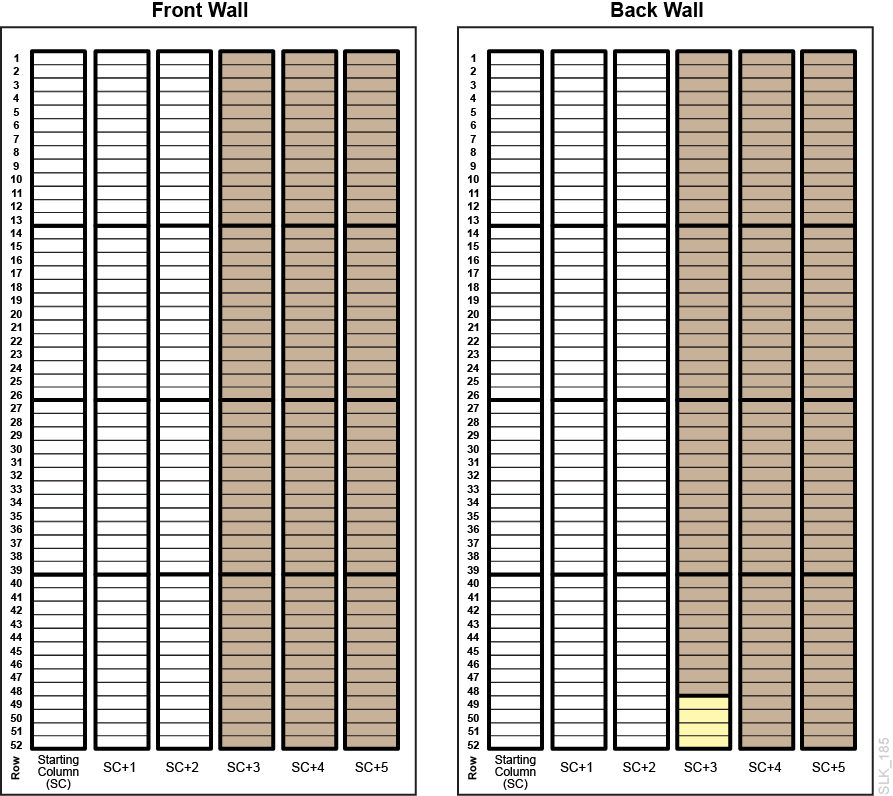

図B-9 パーキングモジュール、左

左の PEM、奥の壁面と手前の壁面

図B-10 パーキングモジュール、右

右の PEM、奥の壁面と手前の壁面

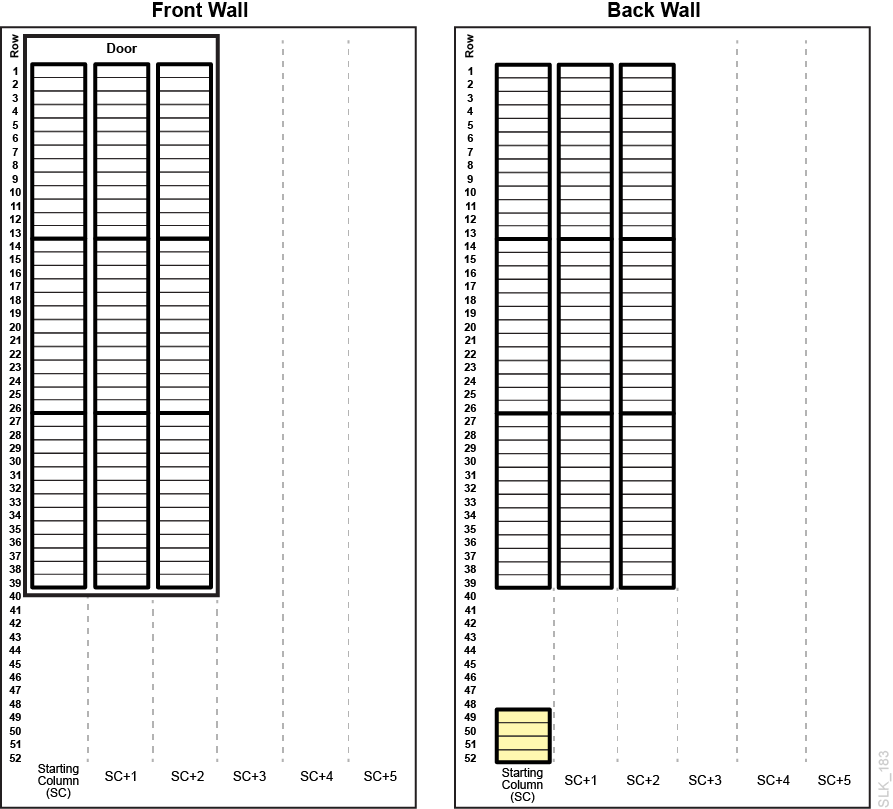

図B-11 アクセスモジュール、左

左の AEM、手前の壁面と奥の壁面

図B-12 アクセスモジュール、右

右の AEM、手前の壁面と奥の壁面
