B Informations de référence sur l'adressage de la bibliothèque

Remarque :

Sauf indication contraire, les mentions "gauche" et "droite" correspondent aux côtés de la bibliothèque lorsqu'on la regarde côté CAP (avant).

Contenu

Comparaison des schémas d'adressage des cellules

  • Schéma d'adressage des cellules de la bibliothèque (bibliothèque, rail, colonne, face, ligne) : Utilisé par les communications du microprogramme et internes pour représenter tous les périphériques et emplacements de la bibliothèque.

    • Commence à 1 et utilise des numéros négatifs.

    • La face indique la face avant ou arrière de la bibliothèque (B ou 1 pour la face arrière, F ou 2 pour la face avant).

  • Adressage des éléments SCSI : Utilisé par les hôtes avec les connexions FC-SCSI à la bibliothèque.

    • Utilise un numéro positif unique pour l'ID d'élément.

    • La numérotation commence à 2000 pour les cellules de stockage, à 1000 pour les baies de lecteur, à 10 pour les CAP.

    • Contrairement à la bibliothèque SL3000, la SL4000 affecte un numéro d'élément aux baies de lecteur vides.

    • La numérotation des éléments par défaut est réassignée à chaque modification de la configuration de la bibliothèque.

Ligne centrale des numéros de la bibliothèque et des modules

L'adressage utilise le bord gauche du module de base (vu depuis l'avant de la bibliothèque) comme point de référence, appelé ligne centrale. La figure ci-après indique l'emplacement de la ligne centrale pour diverses configurations de bibliothèque.

Les numéros de module commencent à la base, qui porte le numéro zéro (0), et sont incrémentés positivement vers la droite et négativement vers la gauche.

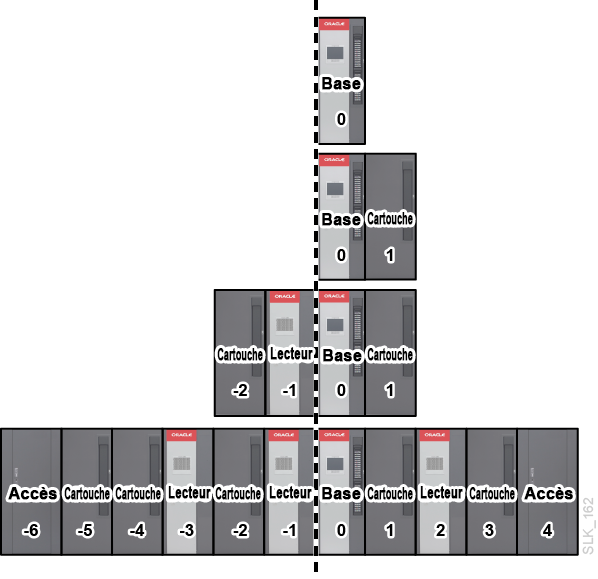

Emplacement de la ligne centrale pour différentes configurations de bibliothèque

Schéma d'adressage des cellules de la bibliothèque

Présentation de l'adressage des cellules

L'adresse d'une cellule désigne son emplacement physique à l'aide des paramètres Library (bibliothèque), Rail (rail), Column (colonne), Side (face), Row (ligne) - L,R,C,S,W. L'interface graphique n'utilise que (C, S, W) pour la bibliothèque SL4000.

Library

Toujours 1 pour les bibliothèques SL4000.

Rail

Toujours 1 pour les bibliothèques SL4000.

Column

Emplacement horizontal d'une cellule de stockage ou d'une baie de lecteur par rapport à la ligne centrale :

  • Une valeur positive (+) indique une colonne à droite de la ligne centrale

  • Une valeur négative (-) indique une colonne à gauche de la ligne centrale

  • Le zéro (0) n'est jamais utilisé comme numéro de colonne. La première colonne à droite de la ligne centrale (vue depuis l'avant de la bibliothèque) est la colonne 1. La première colonne à gauche de la ligne centrale est la colonne -1.

Module de base — Contient les colonnes 1 à 6 pour cellules de stockage et 1 à 4 pour les baies de lecteur.

Module de lecteur — Contient six colonnes pour cellules de stockage et quatre pour baies de lecteur. La numérotation des colonnes pour cellules de stockage se poursuit de manière consécutive à partir du module adjacent. Pour les baies de lecteur, la numérotation utilise les colonnes de cellule de stockage les plus proches de zéro. Par exemple, un module de lecteur situé immédiatement à droite du module de base contiendra les colonnes de cellules de stockage 7 à 12 et les colonnes de lecteur 7 à 10. Un module de lecteur situé immédiatement à gauche du module de base contiendra les colonnes de cellules de stockage -6 à -1 et les colonnes de lecteur -4 à -1.

Module de cartouche — Contient six colonnes pour cellules de stockage. La numérotation des colonnes se poursuit de manière consécutive à partir du module adjacent.

Module de stationnement — Contient trois colonnes pour cellules de stockage. Les trois colonnes les plus à l'extérieur sont inactives. La numérotation des colonnes se poursuit de manière consécutive à partir du module adjacent.

Module d'accès — Contient trois colonnes pour cellules de stockage. La numérotation des colonnes se poursuit à partir du module adjacent.

Side
  • Face arrière (côté lecteur) = 1 (B dans l'interface graphique)

  • Face avant (côté CAP) = 2 (F dans l'interface graphique)

Row

Emplacement vertical d'une cellule de stockage, numéroté de manière consécutive du haut vers le bas (1 à 52).

Adressage des cellules dans les baies de lecteur de bande

La bibliothèque distingue une baie de lecteur par ses numéros de colonne et de ligne. La valeur de Side est toujours 1 (B dans l'interface graphique).

Figure B-1 Exemple d'adressage des lecteurs de bande (vu depuis l'arrière de la bibliothèque)

Numérotation des baies de lecteur par le microprogramme interne

Adressage des cellules de CAP rotatif

Column

La colonne d'un CAP dépend de l'emplacement du module qui le contient. La valeur de la colonne du CAP correspond à la cinquième colonne à partir du côté gauche du module. Par exemple, le module numéro 2 (deuxième module à droite du module de base) contiendra les colonnes de stockage 13 à 18 et la colonne du CAP rotatif sera le numéro 17. Le module numéro -3 (troisième module à gauche du module de base) contiendra les colonnes de cellule de stockage -18 à -13 et la colonne du CAP rotatif aura le numéro -14.

Side

Toujours 2 (F dans l'interface graphique), étant donné que les CAP sont uniquement situés à l'avant du module.

Row

Lors de l'adressage d'une cellule spécifique : la valeur de ligne correspond à la cellule du magasin CAP (valeurs 1 à 26).

Exemple d'adresse de cellule de CAP

Pour cet exemple, la bibliothèque contient un module de cartouche, un module de lecteur, un module de base, et tous les modules comportent un CAP. La cellule supérieure du CAP du module de cartouche aura l'adresse (-8, F, 1).

Adressage des éléments SCSI

Remarque :

La modification de la configuration de la bibliothèque ou des partitions peut entraîner la réaffectation des ID d'élément par la bibliothèque.

L'adresse d'élément SCSI dépend du type d'élément. Chaque bibliothèque ou partition utilise une adresse de départ fixe pour chaque type d'élément. Puis, au sein de chaque type d'élément, les adresses des éléments sont séquentielles.

  • Eléments de stockage (cellules de stockage)

    • Commence à 2000 dans le module le plus à gauche.

    • Numérotation de haut en bas, de l'arrière vers l'avant et de gauche à droite.

  • Eléments d'importation/exportation (CAP)

    • Commence à 10 pour le CAP rotatif le plus à gauche dans la bibliothèque.

    • Tous les CAP rotatifs sont numérotés en premier (de haut en bas et de gauche à droite), suivis du CAP du module d'accès de gauche puis du CAP du module d'accès de droite (numérotés de haut en bas, de l'arrière vers l'avant et de gauche à droite).

  • Eléments de transfert de données (lecteurs et baies de lecteur vides)

    • Commence à 1000 dans le module de lecteur le plus à gauche ou le module de base et progresse par incréments de un pour chaque lecteur ou baie de lecteur vide.

    • Numérotation de haut en bas et de gauche à droite.

Voir aussi

Cartes des cellules

Légende

Cellule Description
cellule blanche Cellule de stockage de données normale
cellule verte Cellule CAP
cellule gris clair Indisponible avec aucun module à gauche
cellule gris foncé Indisponible avec aucun module à droite
cellule marron Indisponible dans un module de stationnement
cellule jaune Bloc d'identification de module (voir Bloc d'identification de module)
cellule bleue Cellule système pour bandes de nettoyage et de diagnostic

Figure B-2 Module de base - Face avant et face arrière avec 8 lecteurs

Face avant du diagramme des faces du module de base

Figure B-3 Module de base - Face arrière avec 16 lecteurs et 24 lecteurs

Face arrière du diagramme des faces du module de base

Figure B-4 Module de lecteur - Face avant

Face avant du diagramme des faces d'un module de lecteur

Figure B-5 Module de lecteur - Face arrière avec 8 lecteurs et 16 lecteurs

Face arrière de module de lecteur

Figure B-6 Module de lecteur - Face arrière avec 24 lecteurs et 32 lecteurs

Face arrière de module de lecteur

Figure B-7 Module de cartouche - Face avant

Face avant de module de cartouche

Figure B-8 Module de cartouche - Face arrière

Face arrière de module de cartouche

Figure B-9 Module de stationnement de gauche

Faces arrière et avant du module de stationnement de gauche

Figure B-10 Module de stationnement de droite

Faces arrière et avant du module de stationnement de droite

Figure B-11 Module d'accès de gauche

Faces arrière et avant du module d'accès de gauche

Figure B-12 Module d'accès de droite

Faces arrière et avant du module d'accès de droite
