B Referencia de direccionamiento de la biblioteca

Nota:

"Izquierda" y "derecha" hacen referencia a la vista de la biblioteca desde el lado del CAP (frente), a menos que se especifique lo contrario.

Contenido

Comparación de esquemas de direccionamiento de celdas

  • Esquema de direccionamiento de celdas de la biblioteca (biblioteca, guía, columna, lado, fila): utilizado por el firmware y las comunicaciones internas para representar todos los dispositivos y las ubicaciones dentro de la biblioteca.

    • Comienza en 1 y utiliza números negativos.

    • "Lado" indica la pared frontal o posterior de la biblioteca (B o 1 para la pared posterior, F o 2 para la pared frontal).

  • Direccionamiento de elementos de SCSI: utilizado por hosts con conexiones FC-SCSI a la biblioteca.

    • Usa un único número positivo para el ID del elemento.

    • Las celdas de almacenamiento comienzan en 2000, los alojamientos de unidad comienzan en 1000, los CAP comienzan en 10.

    • A diferencia del SL3000, el sistema SL4000 asigna un número de elemento a los alojamientos de unidad vacíos.

    • La numeración por defecto de los elementos se reasigna cuando se realiza cualquier cambio en la configuración de la biblioteca.

Línea central de la biblioteca y números de módulos

El direccionamiento usa el borde izquierdo del módulo básico (como se ve desde el frente de la biblioteca) como un punto de referencia, denominado línea central. La siguiente figura muestra la ubicación de la línea central para diversas configuraciones de la biblioteca.

Los números de módulos comienzan con el módulo básico como módulo cero (0) y se incrementa de manera positiva a la derecha y de manera negativa a la izquierda.

Ejemplos de diseños de bibliotecas que muestran la ubicación del eje central

Esquema de direccionamiento de celdas de la biblioteca

Visión general de direccionamiento de celdas

El direccionamiento de celdas designa la ubicación física mediante Library (Biblioteca), Rail (Guía), Column (Columna), Side (Lado), Row (Fila) (L, R, C, S, W). La interfaz gráfica de usuario solo utiliza (C, S, W) para el sistema SL4000.

Library (Biblioteca)

Siempre 1 para bibliotecas SL4000.

Rail (Guía)

Siempre 1 para bibliotecas SL4000.

Column (Columna)

Indica la ubicación horizontal de una celda de almacenamiento o un alojamiento de unidades a los que se hace referencia desde la línea central:

  • Un valor positivo (+) indica el lado derecho de la línea central

  • Un valor negativo (-) indica el lado izquierdo de la línea central

  • Cero (0) nunca se utiliza para un número de columna. La primera columna a la derecha de la línea central (vista desde el frente de la biblioteca) es la columna 1. La primera columna a la izquierda de la línea central es la columna -1.

Módulo básico: contiene las columnas 1 a 6 para celdas de almacenamiento y 1 a 4 para celdas de unidad.

Módulo de unidades: contiene seis columnas para las celdas de almacenamiento y cuatro para los alojamientos de unidades. La numeración de columnas para las celdas de almacenamiento continúa de forma consecutiva a partir del módulo adyacente. La numeración de columnas para los alojamientos de unidades utiliza las columnas de las celdas de almacenamiento que están más cerca de cero. Por ejemplo, un módulo de unidades inmediatamente a la derecha del módulo básico contendrá las columnas 7 a 12 de las celdas de almacenamiento y las columnas 7 a 10 de la unidad. Un módulo de unidades inmediatamente a la izquierda del módulo básico contendrá columnas -6 a -1 de las celdas de almacenamiento y las columnas de unidades -4 a -1 de las unidades.

Módulo de cartuchos: contiene seis columnas para las celdas de almacenamiento. La numeración de las columnas continúa de forma consecutiva a partir del módulo adyacente.

Módulo de detención: contiene tres columnas para las celdas de almacenamiento. Las tres columnas exteriores están inactivas. La numeración de las columnas continúa de forma consecutiva a partir del módulo adyacente.

Módulo de acceso: contiene tres columnas para las celdas de almacenamiento. La numeración de columnas continúa desde el módulo adyacente.

Side (Lado)
  • Pared posterior (lado de la unidad) = 1 (B en la interfaz gráfica de usuario)

  • Pared frontal (lado del CAP) = 2 (F en la interfaz gráfica de usuario)

Row (Fila)

La ubicación vertical de una celda de almacenamiento, numerada de forma consecutiva desde arriba hacia abajo (de 1 a 52).

Direccionamiento de celdas de alojamientos de unidades de cintas

El direccionamiento de la biblioteca distingue un alojamiento de unidad por columna y fila. El valor de lado es siempre 1 (se muestra como B en la interfaz gráfica de usuario).

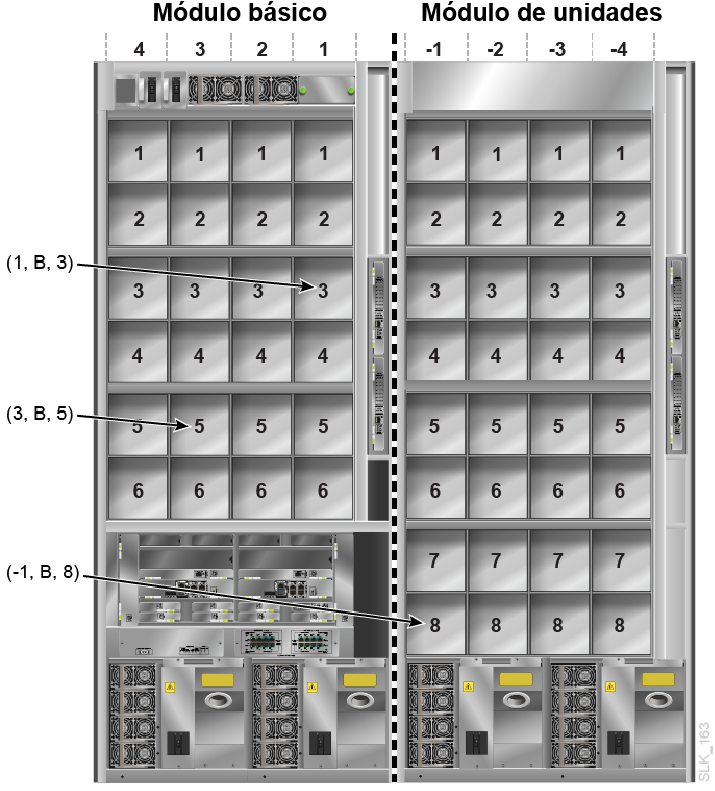

Figura B-1 Ejemplo de biblioteca de direccionamiento de unidades de cinta (vista desde la parte posterior de la biblioteca)

Numeración de firmware interno de los alojamientos de unidades

Direccionamiento de celdas de la celda del CAP giratorio

Column (Columna)

La columna del CAP depende de la ubicación del módulo que contiene el CAP. El valor de la columna del CAP coincide con la quinta columna del lado izquierdo del módulo. Por ejemplo, el módulo número 2 (segundo módulo a la derecha del módulo básico) tendrá las columnas de almacenamiento de 13 a 18, y la columna del CAP giratorio será la 17. El módulo número -3 (tercer módulo a la izquierda del módulo básico) tendrá las columnas de celdas de almacenamiento de -18 a -13, y la columna del CAP giratorio será -14.

Side (Lado)

Siempre 2 (se muestra como F en la interfaz gráfica de usuario), ya que los CAP solo se encuentran en la parte frontal del módulo.

Row (Fila)

Cuando se direcciona una celda específica: el valor de fila es la celda en el cargador del CAP (valores de 1 a 26).

Ejemplo de dirección de celda del CAP

Para este ejemplo, la biblioteca tiene un módulo de cartuchos, un módulo de unidad y un módulo básico, y todos los módulos tienen un CAP. La celda superior del CAP del módulo de cartuchos sería (-8, F, 1).

Direccionamiento de elementos de SCSI

Nota:

Si se cambia la configuración de la biblioteca o la configuración de la partición, es posible que la biblioteca reasigne los ID de los elementos.

La dirección del elemento de SCSI depende del tipo de elemento. Cada biblioteca o partición utiliza una dirección de inicio fija para cada tipo de elemento. Entonces, dentro de cada tipo de elemento, las direcciones de elementos son secuenciales.

  • Elementos de almacenamiento (celdas de almacenamiento)

    • Comienza en 2000 en el módulo que se encuentra más a la izquierda.

    • Están numerados de arriba hacia abajo, de la parte posterior a la parte frontal y de izquierda a derecha.

  • Elementos de importación/exportación (CAP)

    • Comienza en 10 para el CAP giratorios que se encuentran más a la izquierda de la biblioteca.

    • Todos los CAP giratorios se numeran primero (de arriba hacia abajo y de izquierda a derecha), seguidos por el CAL del módulo de acceso y luego por CAP del módulo de acceso derecho (numerado de arriba hacia abajo, de la parte posterior a la parte frontal y de izquierda a derecha).

  • Elementos de transferencia de datos (unidades y alojamientos de unidades vacíos)

    • Comienza en 1000 en el módulo de unidades o el módulo básico que se encuentra más a la izquierda y se incrementa de a uno por cada unidad o alojamiento de unidad vacío.

    • Están numerados de arriba hacia abajo, de izquierda a derecha.

Consulte también:

Mapas de celdas

Leyenda

Celda Descripción
celda blanca Celda de almacenamiento de datos normal
celda verde Celda del CAP
celda gris claro No disponible sin módulo a la izquierda
celda gris oscuro No disponible sin módulo a la derecha
celda marrón No disponible en un módulo de detención
celda amarilla Bloque de identificación de módulo (consulte Bloque de identificación de módulos)
celda azul Celda del sistema para cintas de limpieza y diagnóstico

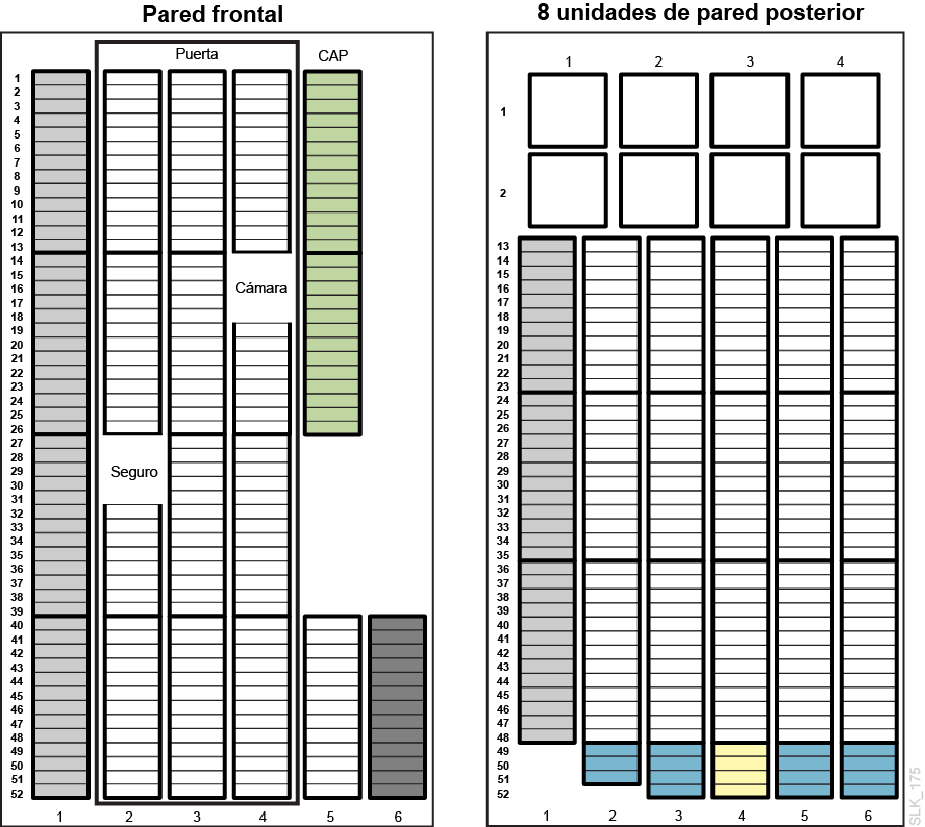

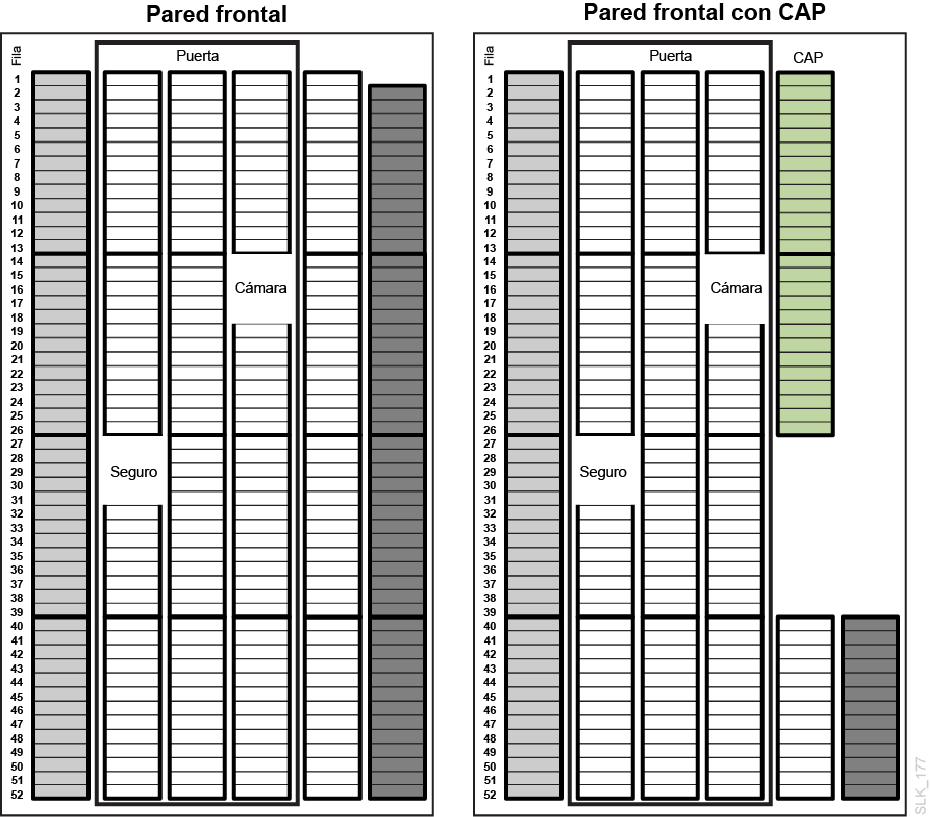

Figura B-2 Módulo básico: pared frontal y pared posterior con 8 unidades

Pared frontal en el diagrama de pared del módulo básico

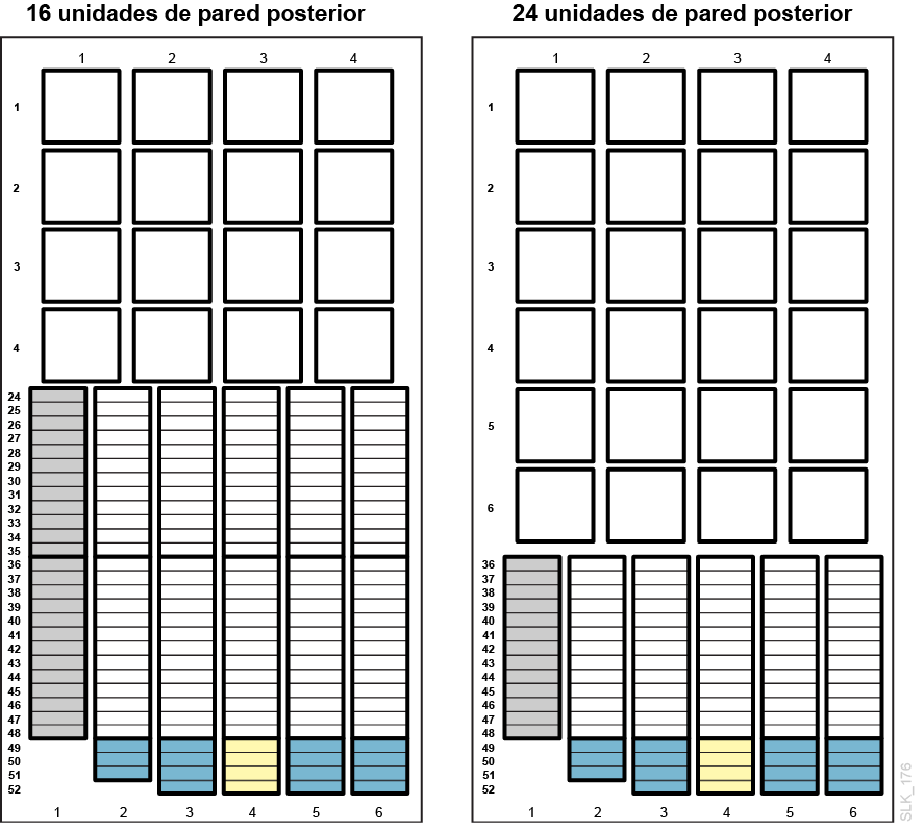

Figura B-3 Módulo base: pared posterior, 16 unidades y 24 unidades

Pared posterior en el diagrama de pared del módulo básico

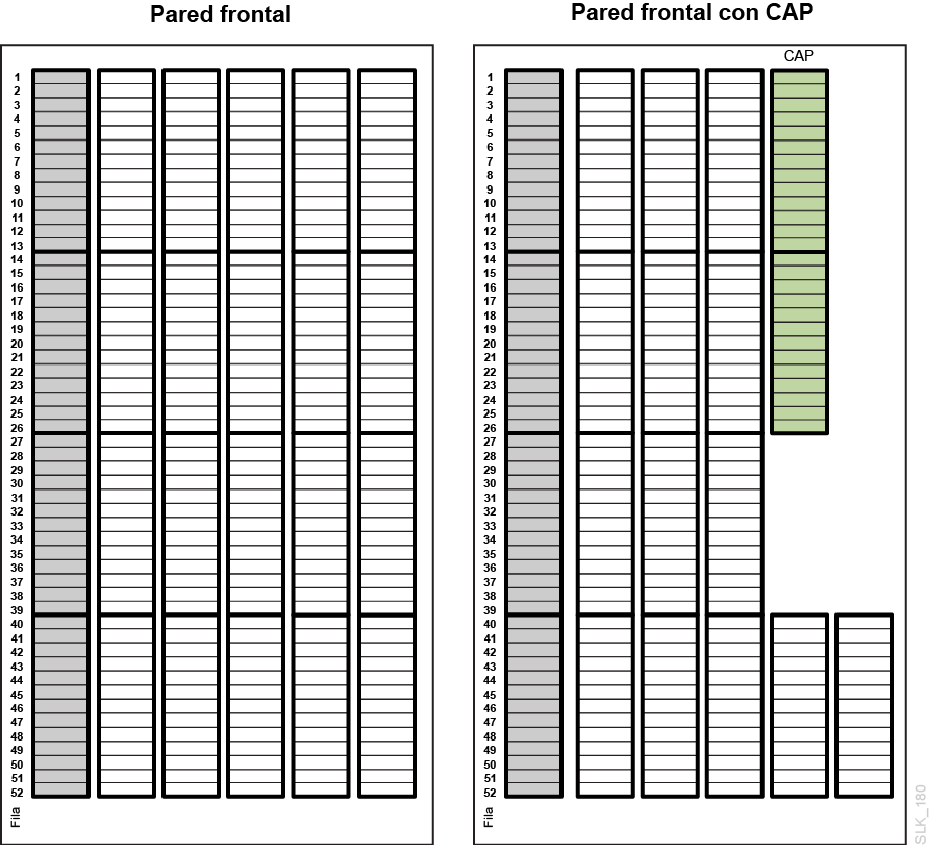

Figura B-4 Módulo de unidades: pared frontal

Pared frontal en el diagrama de pared de DEM

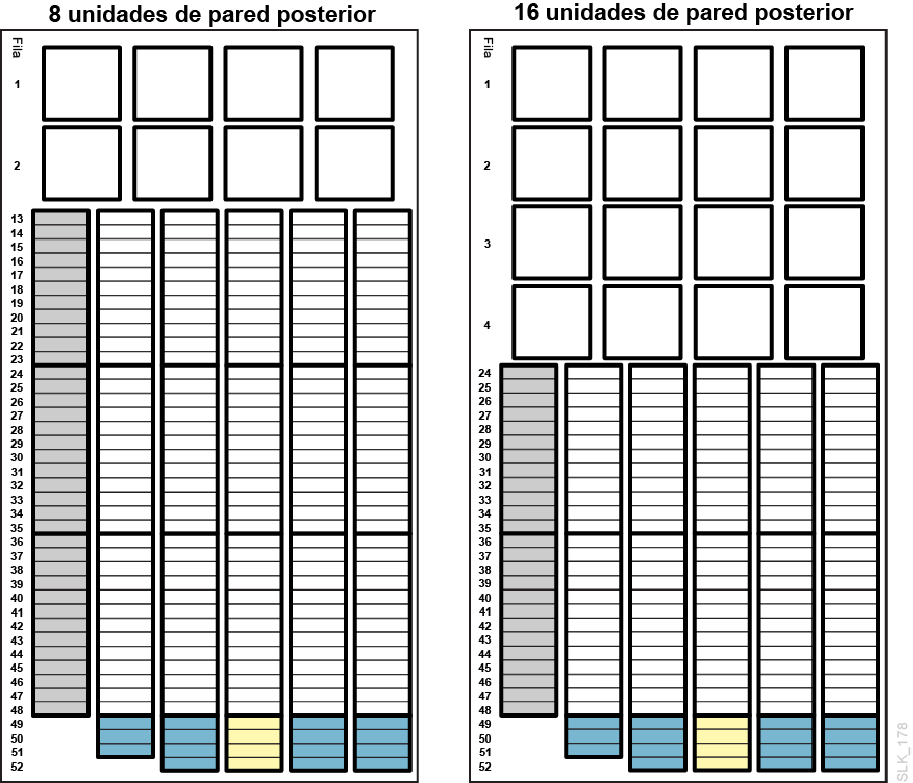

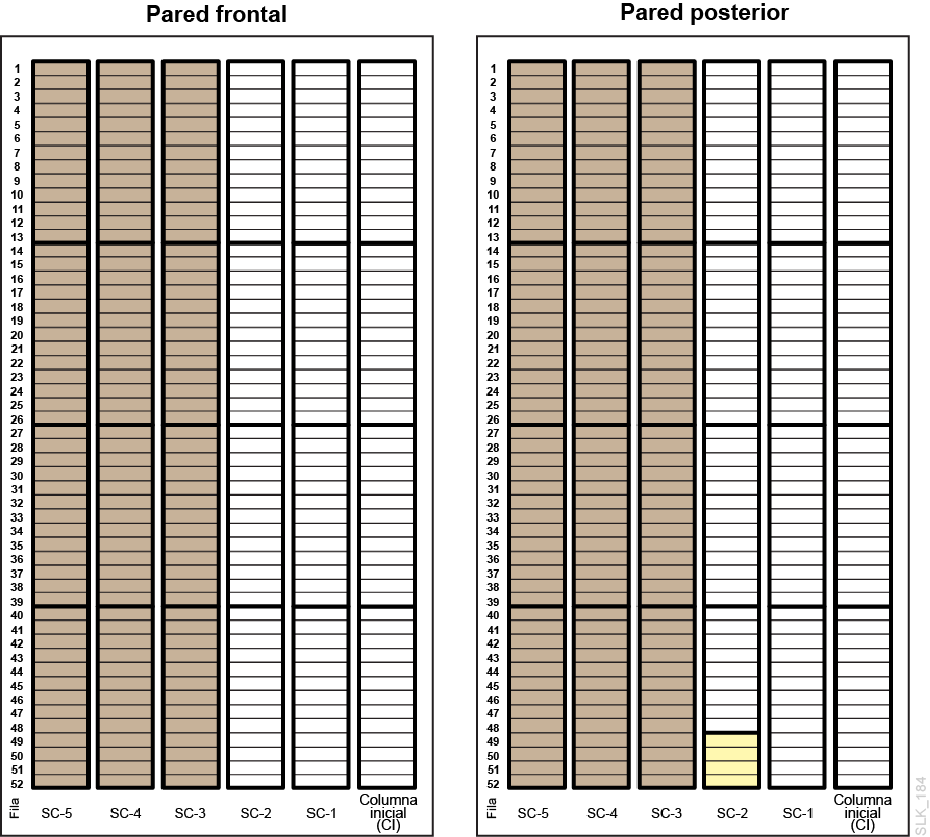

Figura B-5 Módulo de detención: pared posterior, 8 unidades y 16 unidades

Pared posterior del DEM

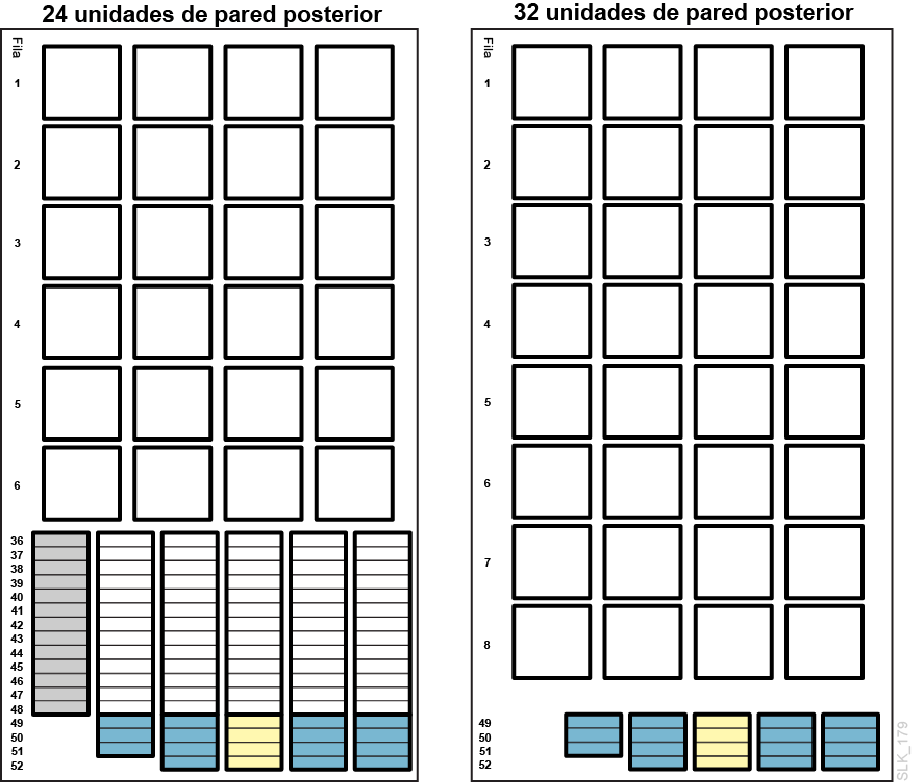

Figura B-6 Módulo de detención: pared posterior, 24 unidades y 32 unidades

Pared posterior del DEM

Figura B-7 Módulo de cartuchos: pared frontal

Pared frontal del CEM

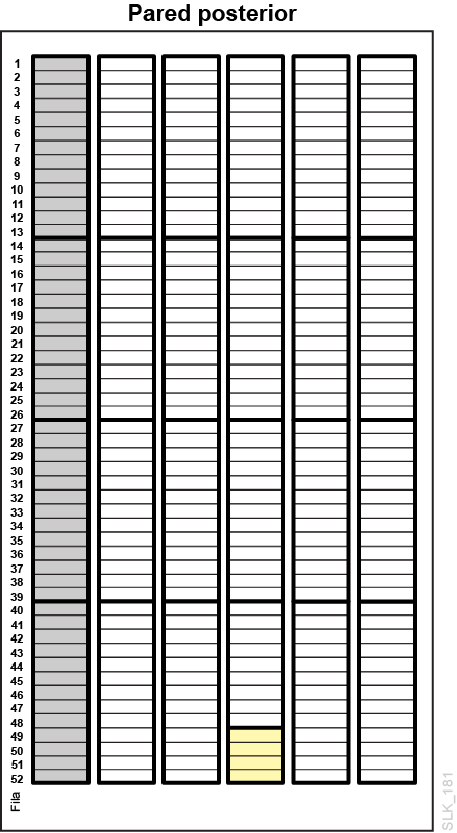

Figura B-8 Módulo de cartuchos: pared posterior

Pared posterior del CEM

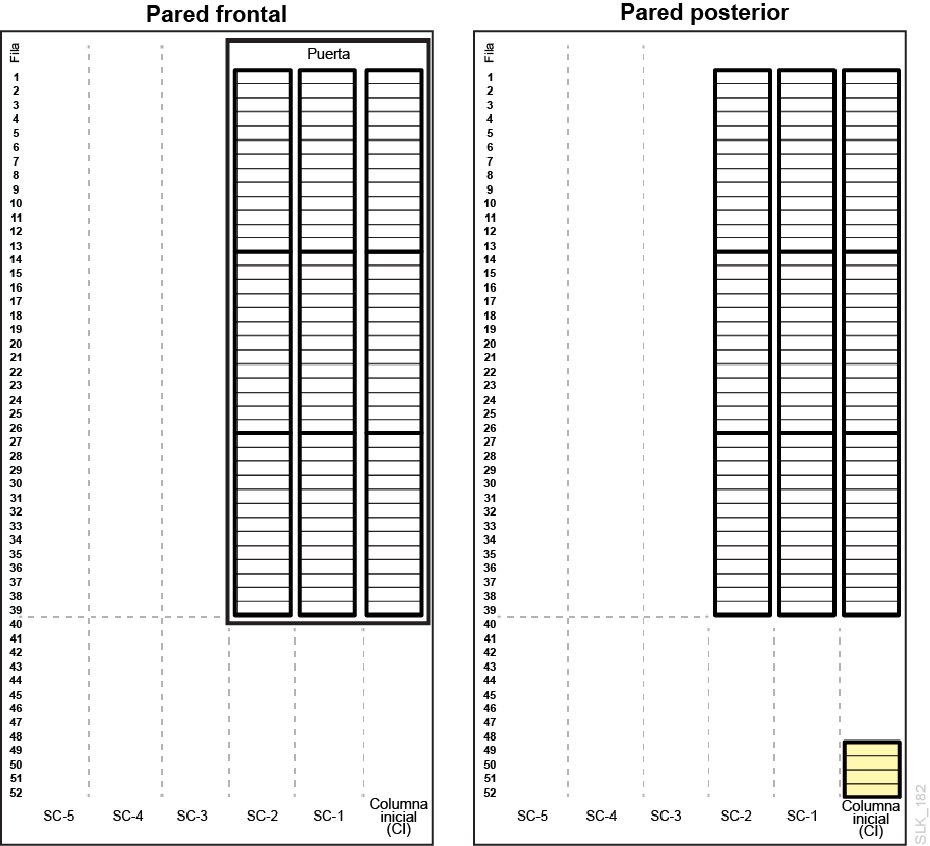

Figura B-9 Módulo de detención, izquierda

Paredes frontal y posterior del PEM izquierdo

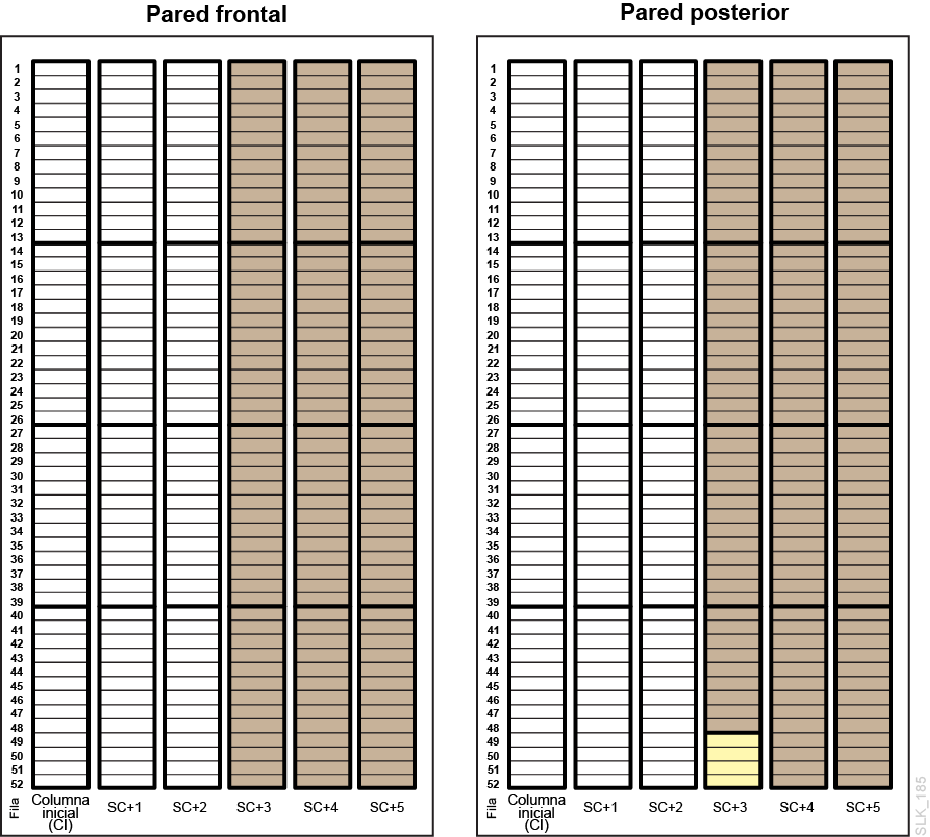

Figura B-10 Módulo de detención, derecha

Paredes frontal y posterior del PEM derecho

Figura B-11 Módulo de acceso, izquierda

Paredes frontal y posterior del AEM izquierdo

Figura B-12 Módulo de acceso, derecha

Paredes frontal y posterior del AEM derecho
